AutodeskInventor盘形凸轮机构建模教程

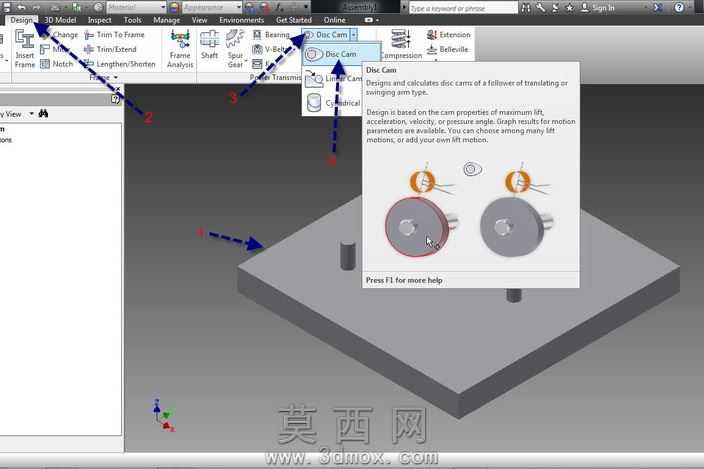

本次建模围绕直动从动件盘形凸轮机构展开，依托Autodesk Inventor的设计环境完成全流程搭建，首先确定设计基准：以标准安装平面作为装配基体，先完成基座平台的基础建模，采用拉伸特征生成带定位凸台的方形基座，凸台位置对应凸轮轴与从动件导路的安装点位，保证机构安装的同轴度与垂直度公差符合机械设计规范。进入凸轮生成环节，调用专用凸轮设计模块，先选定从动件类型为直动尖顶从动件，输入预设的运动规律参数，包括推程运动角、远休止角、回程运动角、近休止角的数值，匹配从动件的行程参数，软件可自动生成凸轮的轮廓曲线，过程中可实时预览轮廓曲率变化，避免出现尖点或运动失真的问题，确认轮廓后通过拉伸生成凸轮实体，添加中心轴孔与键槽特征，满足实际装配的连接需求。完成凸轮零件建模后，依次创建从动件杆件、导路套筒、支撑轴等配套零件，从动件端部与凸轮接触的位置做圆弧过渡处理，减少运动过程中的应力集中，导路套筒与从动件采用间隙配合的尺寸设定，保证从动件可沿导路顺畅做往复直线运动。装配环节采用自下而上的装配逻辑，先将基座固定在装配环境原点，依次装入凸轮轴、凸轮本体、导路套筒、从动件，添加对应的装配约束：凸轮与轴之间采用配合约束锁定相对位置，从动件与导路之间添加滑动约束限制其仅能沿轴向移动，同时添加凸轮与从动件端部的接触约束，为后续运动仿真做准备。完成装配后进入运动仿真环境，给凸轮轴添加旋转驱动，设定合理的转速参数，运行仿真可直观观测从动件的运动规律，可输出位移、速度、加速度的变化曲线，验证凸轮轮廓设计是否符合预期的运动要求，过程中可调整凸轮参数实时优化运动特性，整个建模流程逻辑清晰，从参数定义到实体生成再到仿真验证形成完整闭环，可帮助学习者快速掌握盘形凸轮机构的设计与建模方法，理解凸轮机构的运动原理与参数匹配逻辑。
