45度外螺纹液压管路弯头标准件

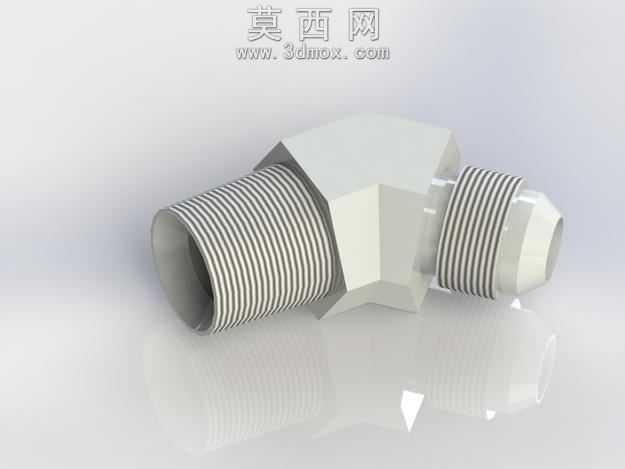

本作品为液压管路系统使用的45度外螺纹弯头标准件，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循液压管接头的通用尺寸规范，精准还原接头的每一处结构细节。建模阶段首先绘制接头两端的螺纹截面轮廓，通过螺旋扫描特征生成两端的外螺纹结构，其中一端为NPT锥管螺纹，用于与管路内螺纹接口实现密封连接，另一端为JIC外螺纹接头，适配对应的扩口式管路连接需求。中间的六角拧动结构采用拉伸切除结合倒角的方式制作，六角的对边尺寸符合标准紧固件的操作规范，方便使用扳手进行安装拧紧作业，六角与两端螺纹的过渡位置均做了合理的圆角处理，避免应力集中的同时也符合实际加工的工艺要求。整体45度弯折的流道部分采用平滑过渡的曲面构建，保证管路内部流体通行顺畅，不会出现直角弯折带来的流阻过大问题。渲染阶段采用哑光金属材质模拟不锈钢接头的真实质感，对螺纹牙型的细节做了凹凸纹理的强化处理，让螺纹的层次感更加清晰，场景搭配柔和的漫反射光源，在纯白色背景下呈现出接头的立体结构，底部添加轻微的反射效果提升整体渲染的真实感。设计过程中充分考虑该类接头的实际使用场景，所有尺寸均参考行业通用的标准参数，保证模型可以直接用于液压系统的装配模拟、管路布局校验等工作，模型的结构完整无破面，各部分特征参数清晰，能够直观展现45度弯头的连接方式与外形特点，可用于液压设备的三维装配设计、产品展示以及相关的教学演示场景，帮助设计人员快速完成管路系统的搭建，减少重复建模的工作量，提升液压系统设计的整体效率。
