垂直式快速夹肘节夹紧工装结构模型

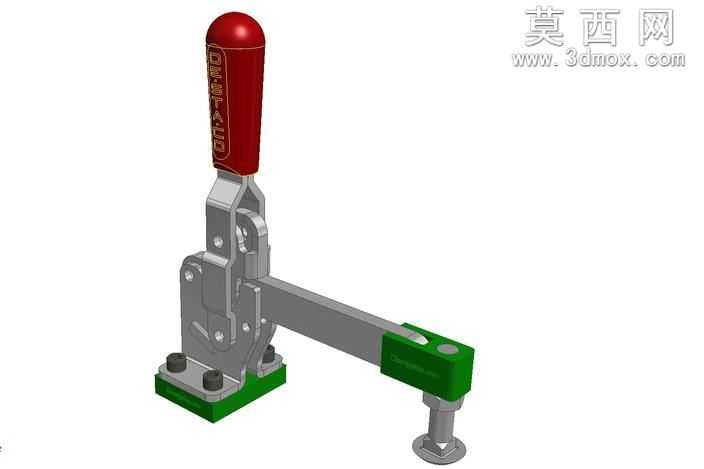

本模型为手动垂直式快速夹，也就是肘节式夹紧夹具的三维参数化模型，整体采用自底向上的装配建模思路完成搭建，建模过程中严格遵循机械加工的尺寸公差与装配约束逻辑，所有零件间的配合关系完全匹配实际工装的运动逻辑，可直接用于工装设计选型参考与机构运动仿真验证。模型整体结构分为操作手柄、连杆传动组、安装底座、压臂组件、可调压头五个核心模块：操作手柄部分做了符合人体工学的长柄造型，表面做防滑纹理处理，建模时通过曲面扫掠完成手柄的弧面造型，渲染阶段赋予红色酚醛塑料材质，还原真实夹具手柄的绝缘防滑质感；连杆传动组是实现肘节死点锁紧的核心结构，建模时精准控制各铰接点的相对位置，确保当手柄下压至锁紧工位时，连杆与连架杆的铰接点、连架杆与机架的铰接点三点共线，精准复现肘节夹具的死点锁紧原理，即锁紧状态下无论工件施加多大的反向反力，只要不超过结构破坏阈值，机构都不会发生松脱，连杆零件均赋予镀锌钢材质，渲染时做金属哑光质感处理，还原冲压五金件的表面镀层效果；安装底座为带安装孔的方形基座，底部增设绿色聚氨酯防滑垫，建模时预留标准螺栓安装孔位，可直接适配工作台面的安装需求，防滑垫赋予软质橡胶材质，渲染时调整粗糙度参数还原橡胶的漫反射质感；压臂组件采用加长水平臂结构，可适配更大范围的工件压紧尺寸，臂身与前端压头座采用刚性连接设计；末端可调压头为带橡胶缓冲垫的螺栓结构，建模时保留螺纹调节特征，可根据工件厚度灵活调整压紧高度，压头底部的缓冲垫可避免压紧过程中刮伤工件表面。渲染阶段采用工作室均匀布光方案，分别对金属结构件、塑料手柄、橡胶缓冲垫赋予对应的物理材质参数，调整环境反射强度突出金属件的棱边质感，同时通过爆炸视图可清晰展示各零件的装配关系，运动仿真可完整模拟手柄抬起松脱、下压锁紧的完整行程，验证机构运动过程中无干涉、死点位置准确，完全符合工业快速夹具的实际使用性能要求，可直接用于工装夹具方案设计的参考模型，也可作为机械原理课程中连杆死点机构的教学演示模型。
