智能PWM太阳能充电控制器外观结构设计

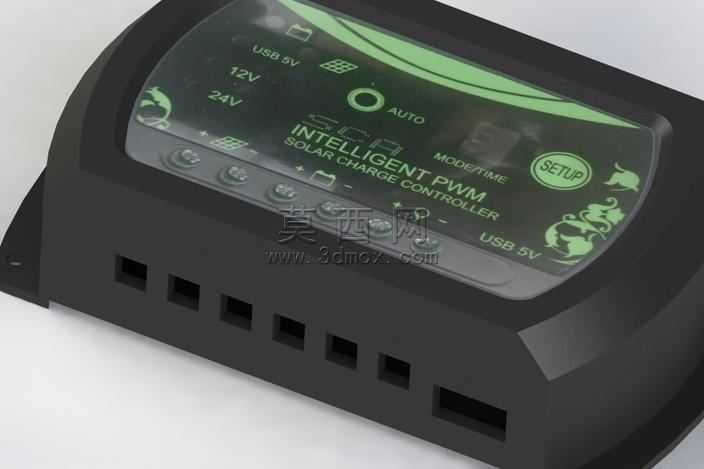

本作品为智能PWM太阳能充电控制器的三维建模设计，建模过程严格遵循实物产品的工业设计逻辑，采用SolidWorks完成全参数化建模，确保各部件尺寸精度与实际量产产品一致。建模初期先梳理产品的功能结构逻辑：该控制器作为小型离网光伏系统的核心管控部件，需要同时实现光伏输入、蓄电池充放电管控、负载输出、USB供电等功能，因此建模时优先搭建壳体的基础轮廓，采用带弧度的流线型上盖设计，既提升产品外观辨识度，也能避免直角结构带来的磕碰损伤，壳体侧边预留的安装固定耳做了圆角过渡处理，匹配实际安装场景的装配需求。

材质与渲染环节，主体壳体采用哑光黑色阻燃ABS材质参数，调整材质粗糙度模拟注塑件的细腻磨砂质感，避免高反光带来的廉价感；前面板操作区域采用半透墨绿色PC面板材质，设置轻微的透光属性，模拟实际产品工作时指示灯可透过面板显示的效果，面板上的功能标识采用丝网印刷的贴图处理，清晰标注12V/24V电压适配、AUTO自动模式、SETUP设置按键、双USB5V输出等功能区域，标识排版符合工控产品的易读性要求，按键区域做了微凸的弧面处理，还原实体按键的按压触感。

结构建模部分，壳体下方的接线端口采用等距排布的开槽设计，每个端口对应不同的接线功能，开槽边缘做了脱模斜度处理，符合注塑模具的生产工艺要求，避免建模结构出现无法开模的倒扣问题；前面板的操作按键与面板做了分层装配设计，预留合理的装配间隙，还原真实产品的装配层级关系；面板上的功能显示屏区域做了内凹处理，搭配周围的绿色装饰线条，既突出显示区域，也形成视觉上的层次感。

设计思路上，整体兼顾实用性与外观美观度，摒弃传统工控设备过于生硬的方正造型，通过上盖的弧形曲面、面板的装饰纹样提升产品的视觉亲和力，同时所有结构设计都服务于功能实现：双USB输出端口的位置设置兼顾用户插拔使用的便利性，状态指示灯的排布对应不同的工作状态，让用户可以快速识别设备运行情况，整体建模完成后通过装配干涉检查，确保所有部件装配关系合理，无结构冲突，可直接用于产品外观展示、结构验证以及3D打印手板制作。
