家用拉力式健身锻炼器械三维结构设计

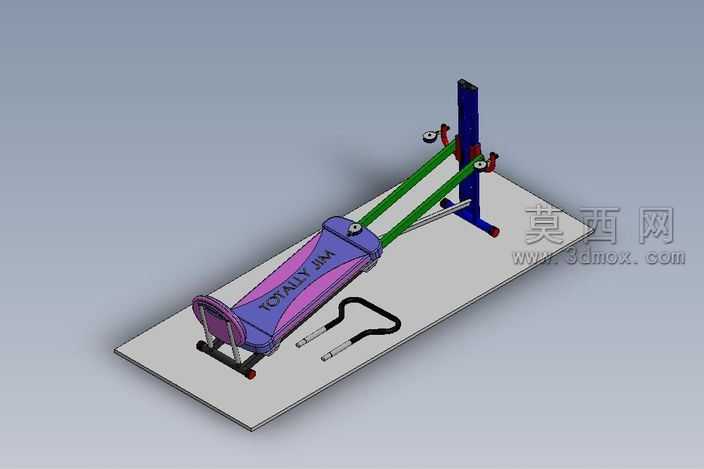

本作品为一款拉力式家用健身锻炼器械的三维建模成果，建模过程依托主流三维设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的运动干涉检查全部通过，符合实际器械的运动逻辑。首先在零件建模阶段，针对底部承载平台，采用钣金建模模块完成平板基体的创建，添加安装孔位、边缘折弯强化结构，赋予哑光磨砂金属材质，还原钢制健身底座的厚重质感与防滑属性；针对立式支撑立柱，采用拉伸凸台命令完成柱体主体建模，添加高度调节孔位、顶部安装座结构，赋予深蓝色喷塑金属材质，还原健身器材立柱的表面处理效果；针对拉力训练臂，采用焊件模块结合拉伸命令完成绿色弹性拉力臂的建模，还原弹性部件的弧度与连接结构，赋予高韧性工程塑料加弹性体的复合材质，模拟拉力臂的弹性形变视觉效果；针对人体贴合的躺卧支撑垫，采用曲面建模命令完成符合人体工学的弧面造型，添加表面防滑纹理、侧边包边结构，主体支撑部分赋予紫色高弹泡棉加防水皮革的材质，头枕区域添加软质绒面材质区分，提升视觉上的舒适感；配套的U型辅助拉手采用圆管扫描命令完成建模，赋予黑色防滑橡胶包裹金属管的材质，还原拉手的握持触感。渲染阶段采用工作室环境光源，添加柔和的地面阴影效果，调整各材质的反光度、粗糙度参数，让金属部件呈现出适度的冷硬反光，泡棉与橡胶部件呈现出哑光漫反射效果，整体渲染效果清晰展现器械的各个结构细节。设计思路上，该器械主打家用小空间健身需求，将躺卧支撑与高位拉力训练结构结合，使用者可躺卧在支撑垫上，通过抓握拉力臂末端的把手完成上肢拉力、核心力量的训练，也可借助配套拉手完成不同角度的力量训练，立柱的高度调节结构可适配不同身高、不同训练强度的使用需求，底部平台的大尺寸平板设计无需额外固定放置即可保证使用时的稳定性，整体结构简洁，零部件数量少，既适合家用日常锻炼，也可用于康复阶段的轻度力量训练，建模过程中所有连接部位都添加了销轴、紧固螺丝等标准件结构，还原真实器械的装配关系，确保模型可直接用于结构展示、生产参考等场景。
