卡塔尔适用双层铝制便携遮阳篷结构设计

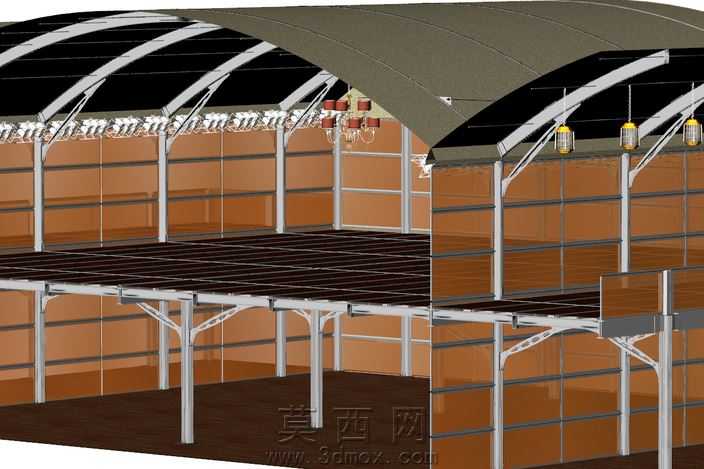

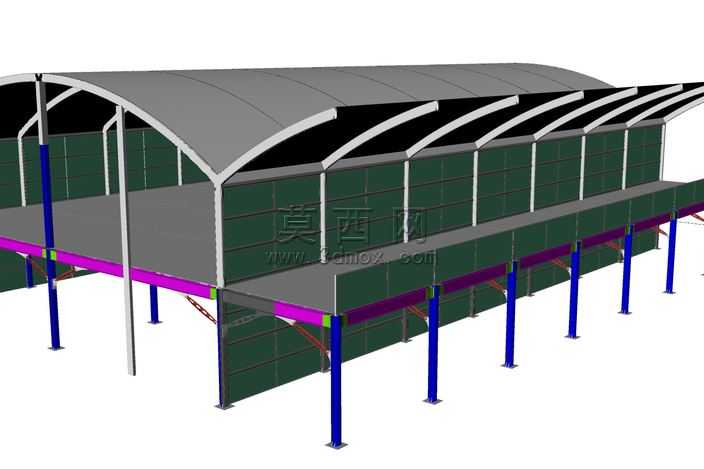

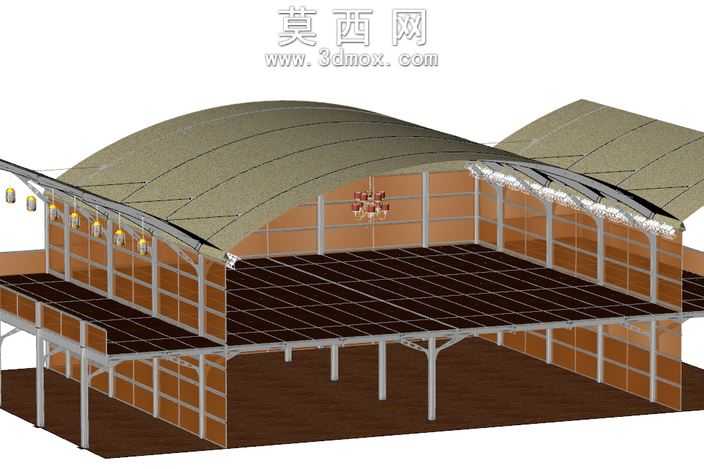

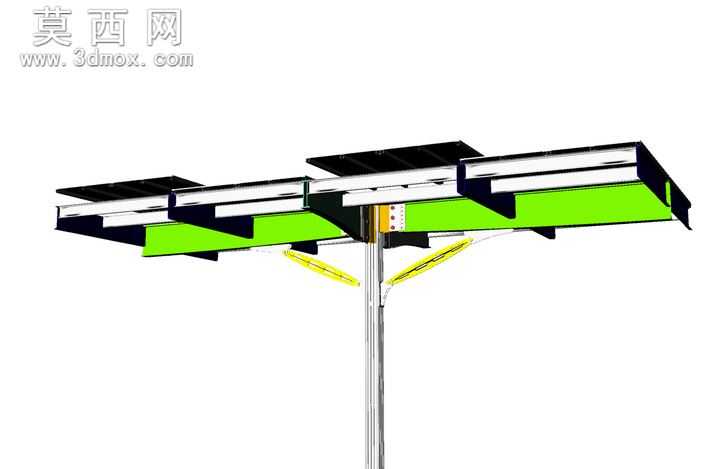

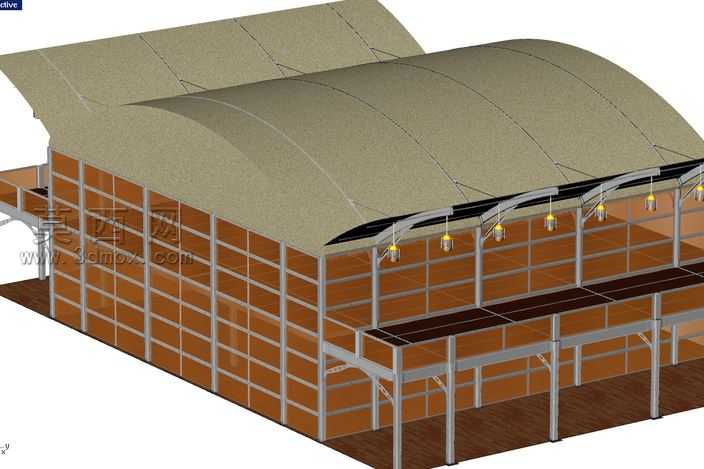

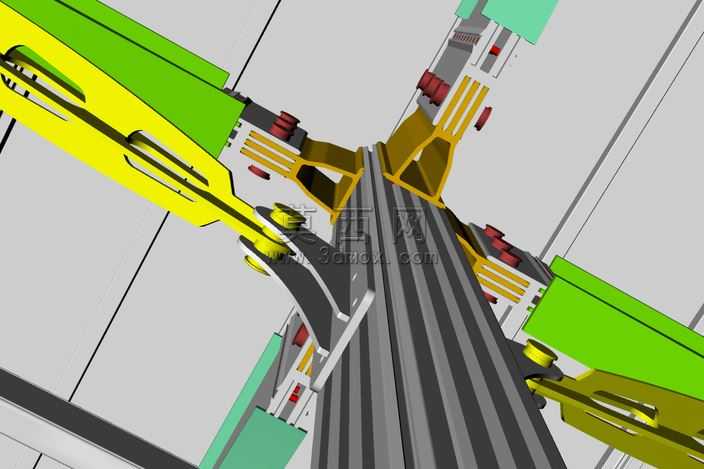

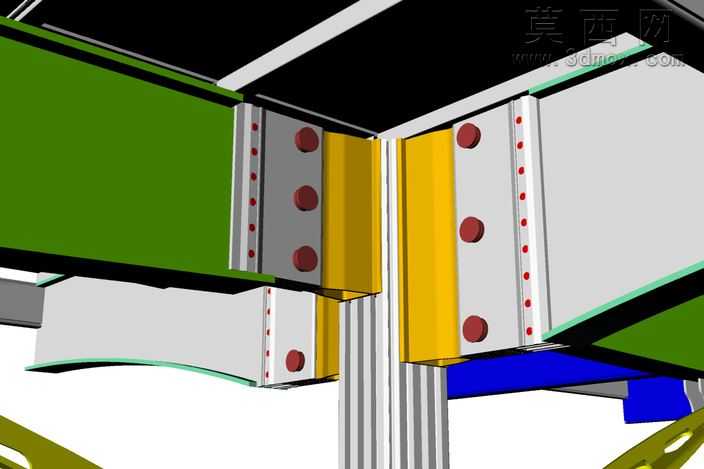

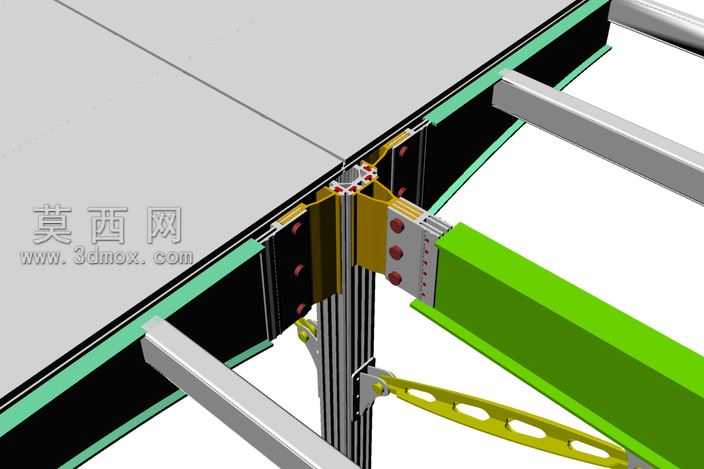

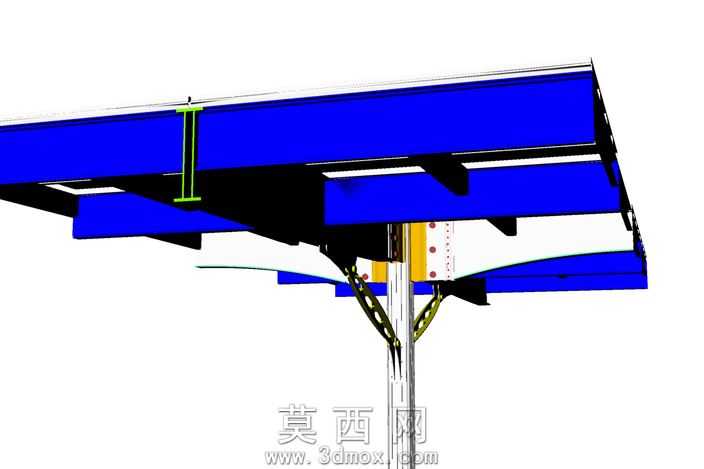

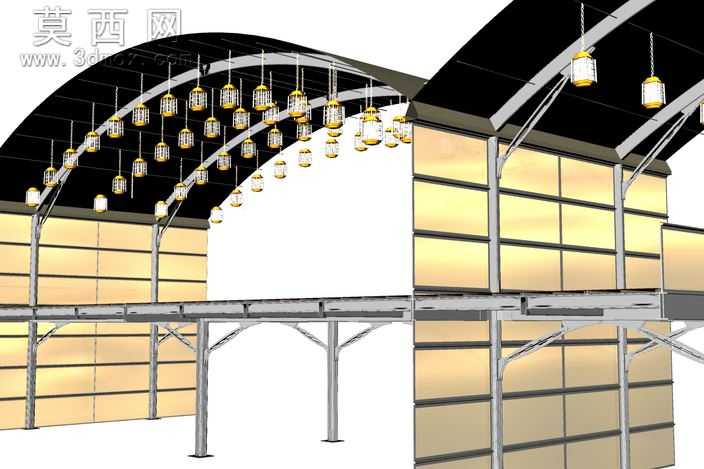

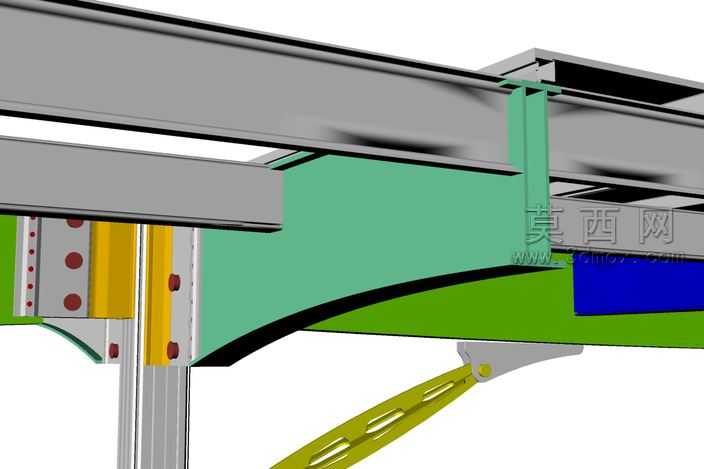

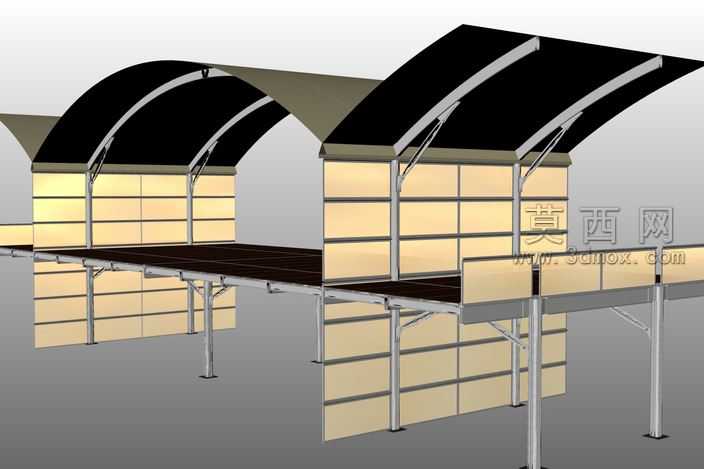

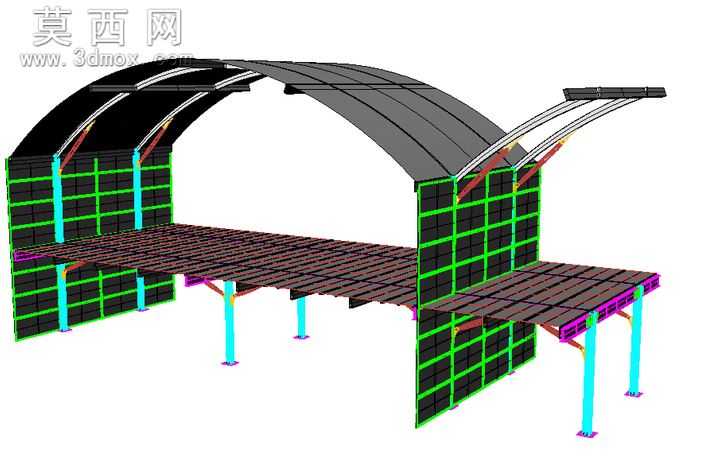

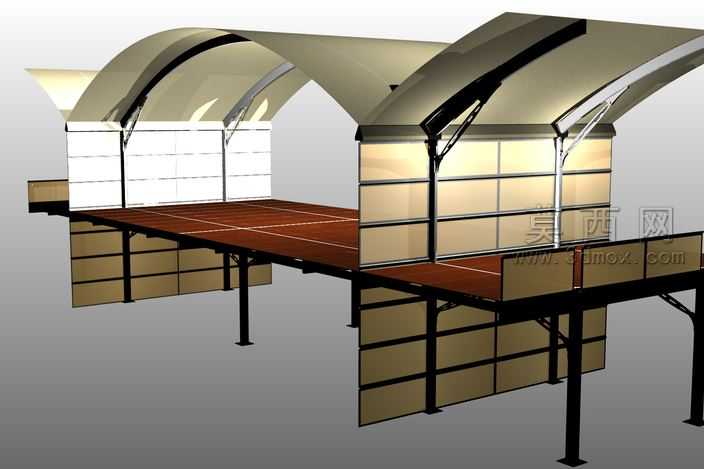

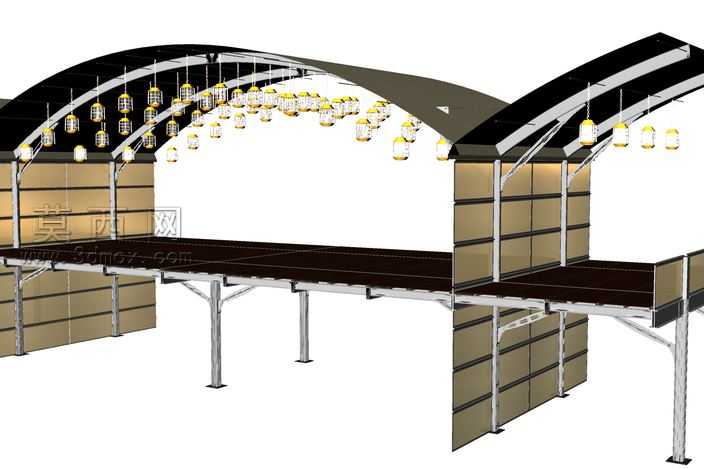

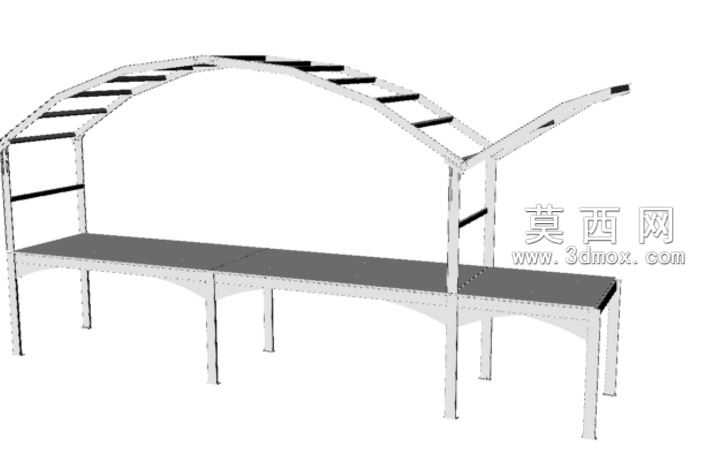

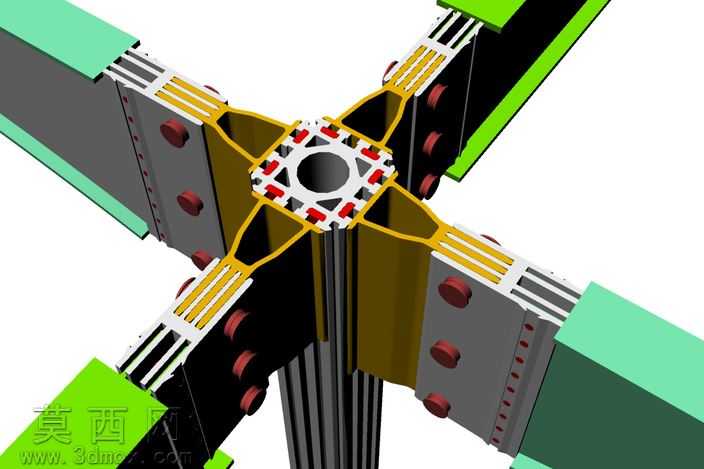

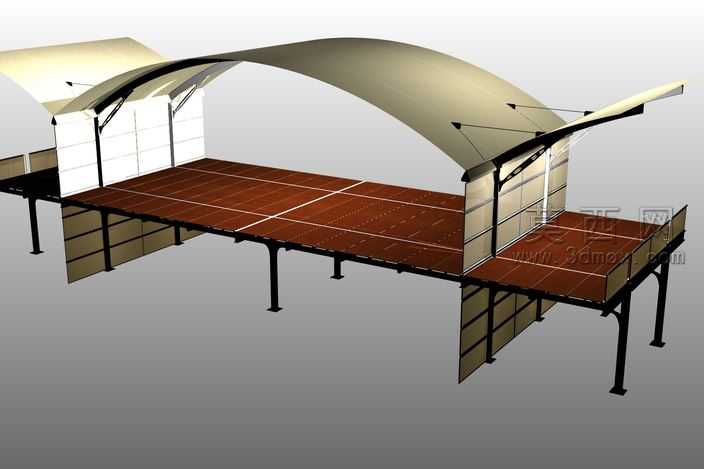

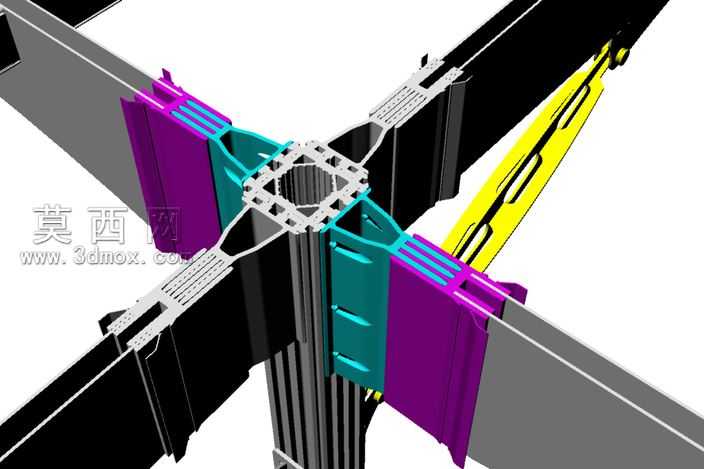

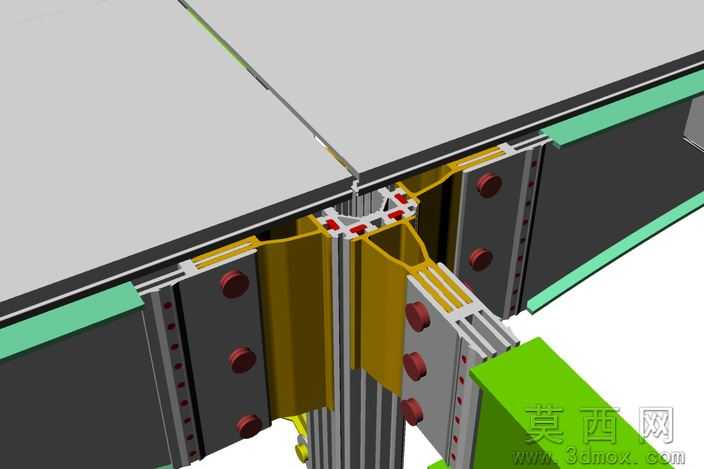

本作品为适配卡塔尔地区使用需求设计的双层铝制便携式遮阳篷三维模型，整体建模过程严格遵循轻量化快装的设计核心，在三维建模环节优先采用参数化草图驱动的特征建模方式，先搭建整体支撑框架的基准轴系，以铝合金立柱的安装点位为定位基准，依次完成竖向支撑柱、横向承托横梁、弧形顶篷支撑拱架的结构建模，所有金属构件的连接点位都预留了标准快装接口的结构尺寸，确保模型还原的实物可实现无重型设备快速装配，满足2天内完成现场安装的设计要求。材质渲染环节针对不同构件做了精准的材质属性匹配：竖向支撑柱与横向框架赋予哑光磨砂铝合金材质，调整金属粗糙度参数还原铝型材的真实质感，同时区分出框架表面阳极氧化处理的细腻哑光效果；顶篷部分采用双层结构设计，上层弧形顶篷赋予耐候性PVC涂层篷布材质，调整材质的半透明度与漫反射参数，模拟篷布在卡塔尔强光环境下的遮光与漫射透光效果，下层承托甲板部分赋予防滑铝合金花纹板材质，还原甲板表面的防滑纹理与金属反光特性；侧部围护的模块化墙板赋予米黄色耐候复合板材材质，匹配中东地区常用的建筑色彩偏好，同时调整材质的隔热属性参数暗示构件的隔热功能。结构设计上采用模块化拆分思路，整个遮阳篷拆分为顶篷拱架模块、侧墙围护模块、支撑立柱模块、甲板承托模块四大类可独立拆装的单元，每个模块的重量都控制在人工可搬运的范围内，完全规避重型吊装设备的使用需求；顶篷采用双拱弧形的树冠造型，既提升了篷内的净空高度，又通过弧形曲面引导热风快速从篷顶两侧排出，适配卡塔尔炎热干旱的气候特征；侧墙采用分块拼接的板式结构，可根据现场使用需求灵活调整围护的封闭程度，兼顾遮阳通风与临时围挡的功能。建模过程中对所有连接节点做了细节还原，包括顶篷拱架与支撑横梁的铰接撑杆结构、立柱与甲板的快装锁扣结构、墙板与框架的嵌装卡槽结构，确保模型的结构逻辑完全符合实际生产装配的要求，渲染阶段采用卡塔尔当地强烈日照的光照环境，模拟正午阳光照射下篷体的阴影效果与材质反光表现，直观呈现产品安装完成后的实际视觉效果。
