福特GT鼓风机连接板与滑轮组件结构设计

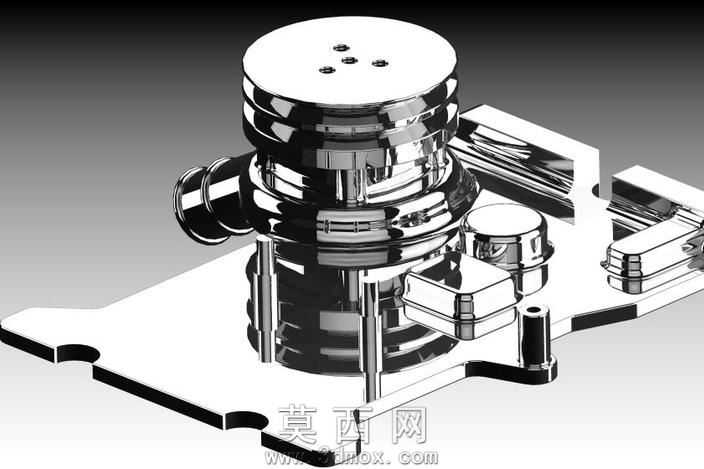

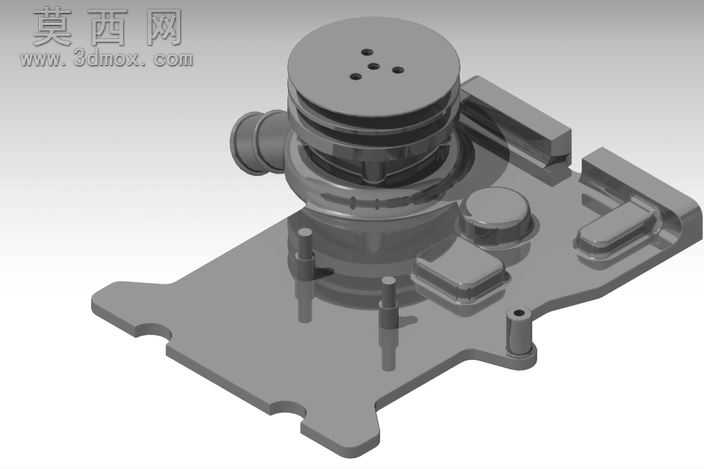

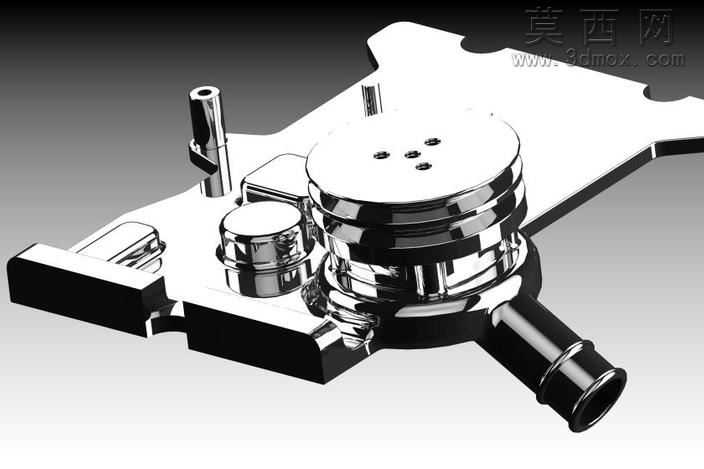

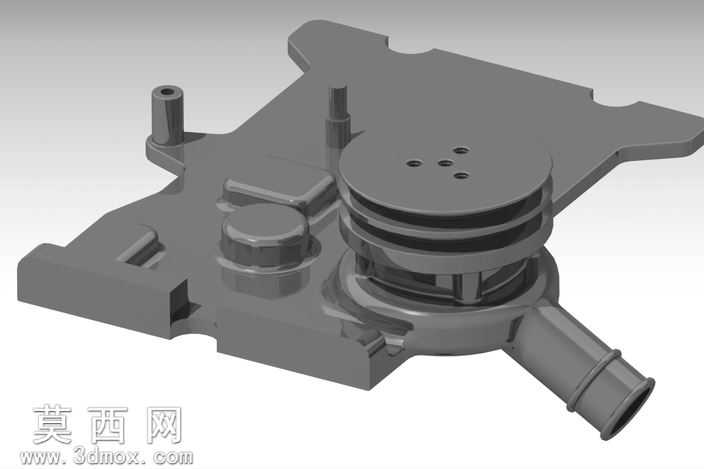

本模型围绕福特GT车型的鼓风机连接板与配套滑轮组件开展三维结构设计，建模过程中优先还原部件的实际装配逻辑与功能属性，先通过基准面定位确定连接板的整体安装轮廓，结合实车的安装点位逐一绘制板体上的定位凸柱、避让槽、加强筋结构，确保板体既能够为鼓风机主体提供稳定的承载支撑，又能适配周边车体构件的安装空间，避免出现装配干涉问题。建模时对板体的壁厚做了均匀化处理，在承力集中的凸柱根部做了圆角过渡设计，既兼顾注塑或压铸成型的工艺可行性，也能降低应力集中带来的结构失效风险。滑轮组件部分严格按照传动配合的尺寸要求建模，轮体上的多组安装孔位与鼓风机转轴端的定位结构完全匹配，轮体的环形槽结构适配传动带的缠绕尺寸，侧边的管路接口做了标准化的快插结构设计，接口处的限位凸台能够保证外接管路连接后的密封性与牢固度。渲染阶段采用哑光工程塑料材质模拟板体与滑轮的实际材质质感，对金属嵌件位置做了金属质感区分，通过光影调整清晰呈现部件的凹凸结构、装配层级与细节特征，让观看者能够直观辨识各部分的结构功能。设计过程中充分考虑部件的装配顺序，连接板上的定位柱高度、卡扣结构的形变余量都经过尺寸校验，滑轮与连接板的装配间隙控制在合理公差范围内，既保证转动部件的运转顺畅度，也避免间隙过大带来的传动抖动问题，整体模型完整还原了该配件的结构特征与装配关系，可用于汽车配件结构教学、维修参考以及改装方案的验证使用。
