钢制商用车轮毂三维结构设计

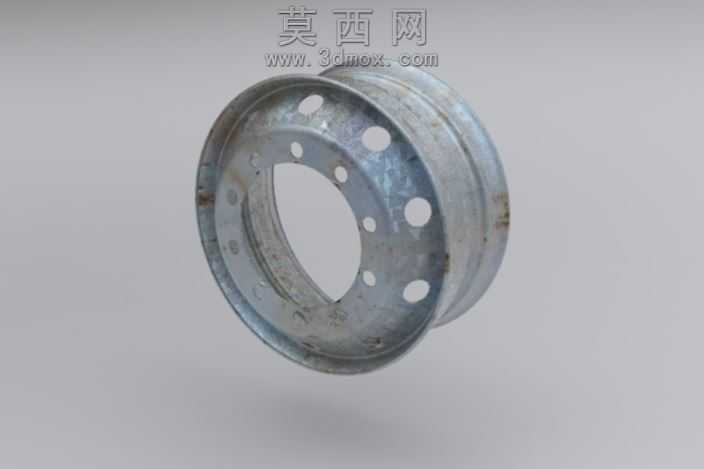

本作品为商用车钢制轮毂的三维参数化建模成果，建模过程严格遵循商用车车轮的实际装配尺寸规范，以Rhino三维建模软件为核心工具完成全流程构建。建模初期先梳理轮毂的功能结构逻辑：该轮毂为无内胎钢制轮辋结构，整体分为轮缘、胎圈座、轮辐、中心安装孔区四个核心功能段，建模时先以旋转成型指令构建轮辋的基础回转基体，精准控制轮缘的圆弧过渡半径、胎圈座的5°倾斜锥面角度，确保与标准商用车轮胎的装配贴合度符合行业规范。轮辐部分采用曲面拉伸结合布尔运算完成结构构建，沿轮辐圆周均匀排布10个圆形散热减重孔，孔位的排布角度、孔径大小经过反复校核，既保证轮辐的结构强度满足重载行驶的载荷要求，又能实现制动系统的通风散热需求，同时降低轮毂整体自重。中心安装区域预留了与车轴轮毂单元匹配的中心定位孔，以及环绕中心孔均匀分布的螺栓安装孔，孔位的节圆直径、孔深尺寸完全对标主流轻中型商用车的安装标准，保证模型的装配适配性。材质渲染阶段采用哑光银灰色金属材质，还原钢制轮毂经冲压焊接后的表面质感，添加细微的表面磨砂纹理与环境反射效果，让渲染效果贴近真实钢制轮毂的金属光泽，同时通过光影调整突出轮辋的曲面过渡、轮辐的孔位结构细节，清晰展现各部分的结构衔接关系。建模过程中对轮辋与轮辐的焊接衔接处做了平滑过渡处理，避免出现尖锐棱角与结构断层，所有圆角过渡均参考实际冲压工艺的圆角要求设置，保证模型既具备外观展示效果，也能为后续的结构力学仿真、工艺开模提供精准的三维数模参考，整体结构无冗余面、无破面，曲面连续性达到G2级别，可直接导出为通用格式用于工程分析、产品展示等场景。
