五辐运动款汽车改装轮毂三维设计

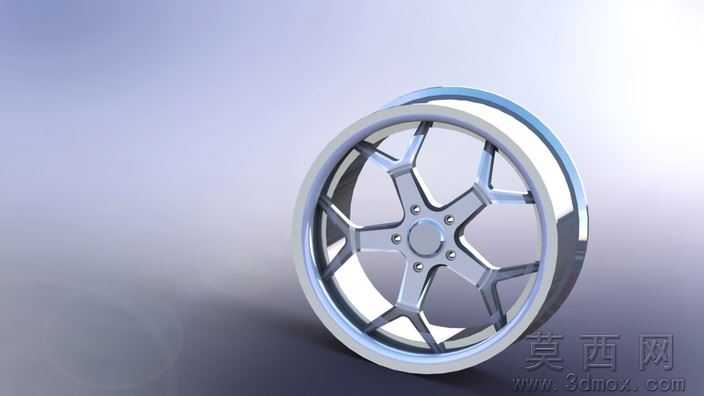

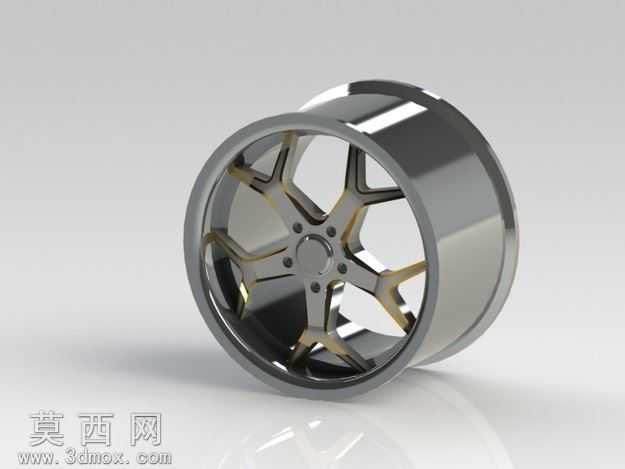

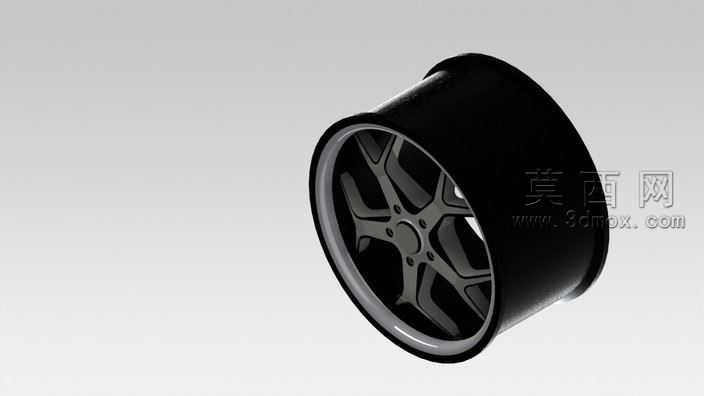

本作品为汽车改装用五辐运动款轮毂的三维数字化模型，建模过程依托主流三维CAD软件完成，整体遵循汽车零部件正向设计逻辑，从基础轮廓草绘开始逐步细化结构，首先绘制轮毂的中心安装基准面，确定PCD螺栓孔分布圆、中心定位孔的标准尺寸，保证安装接口符合常规乘用车的装配规范，后续通过旋转凸台命令生成轮辋的基础筒体结构，轮辋部分严格参考民用乘用车轮辋的标准轮廓曲线，预留了轮胎安装的胎圈座、轮缘的标准让位结构，确保后续虚拟装配轮胎时能够完全贴合匹配。轮辐部分采用五组双肋式运动造型设计，每一组轮辐从中心安装盘向外延伸至轮辋内侧，通过放样、拉伸切除命令塑造出富有层次感的立体切面，每一处棱边都做了等半径圆角过渡处理，既还原了改装轮毂的运动视觉效果，也在结构层面避免了应力集中问题，符合轮毂作为承重安全部件的结构设计要求。材质渲染阶段，轮辋边缘采用亮面抛光金属材质，模拟真实改装轮毂的车亮边工艺效果，轮辐主体采用哑光黑磨砂金属材质，中心安装盘区域做了同色哑光处理，螺栓孔位置预留了标准的沉头让位结构，整体渲染光影采用柔和的工作室环境光，多角度呈现轮毂的立体造型与材质质感。结构设计上充分考虑了轮毂的实际使用场景，轮辐的厚度从中心到轮辋位置做了渐变处理，中心安装区域厚度更大以保证安装强度，靠近轮辋的辐条末端适当收窄兼顾轻量化需求，轮辋筒体的壁厚按照常规铸造铝合金轮毂的工艺要求设置均匀厚度，适配低压铸造的生产工艺要求。整个建模过程全程保持参数化关联，后续可根据不同车型的参数需求，快速调整轮毂的J值、ET偏距、PCD孔距等核心参数，适配不同车型的改装需求，模型的曲面连续性达到G2级别，无破面、重叠面等几何错误，可直接用于后续的工程出图、渲染展示、3D打印验证或者数控加工编程使用，完整还原了运动款改装轮毂的外观特征与结构细节。
