霍尼韦尔HRS100SSAB090霍尔效应位置传感器

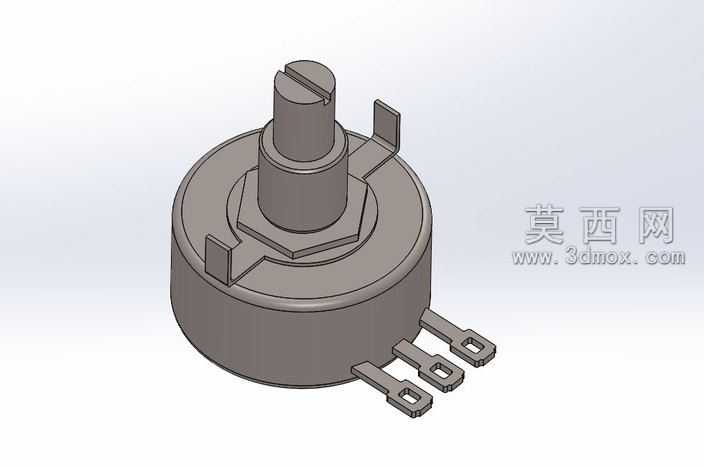

本模型为霍尼韦尔HRS100SSAB090霍尔效应位置传感器的三维建模作品，建模过程中严格参照实物尺寸比例，在三维软件中通过草图绘制、特征拉伸、旋转切除、阵列等操作完成整体结构搭建。首先针对传感器底部的圆形基座进行建模，通过旋转特征生成圆柱状主体外壳，外壳表面做哑光金属质感的材质处理，还原工业元件的磨砂金属外观，同时在基座侧面预留三个引脚的安装位，引脚部分通过拉伸生成扁平状带定位孔的结构，引脚表面做镀锡金属材质，还原接插件的金属光泽与规整形态。中部的六角定位结构通过多边形草图拉伸生成，精准还原实物的安装定位特征，保证模型可用于装配场景的干涉检查。上部的转轴部分采用同轴旋转特征生成，顶端的一字槽通过切除特征完成，转轴与基座的衔接处做了细微的倒角处理，还原实物的装配过渡细节，避免尖锐棱角不符合实际加工工艺的问题。建模过程中对所有结构的配合间隙做了还原，比如转轴与基座的转动配合间隙、引脚与基座的嵌合结构都做了精准刻画，材质分配上区分了外壳的锌合金材质、引脚的铜镀锡材质、转轴的不锈钢材质，不同材质的粗糙度、反光度参数都做了对应调整，渲染后可清晰区分不同部件的材质差异。设计思路上优先保证模型的结构准确性，兼顾工业展示与装配验证的使用需求，所有特征均采用参数化建模方式，可根据需求调整尺寸参数适配不同的设计场景，模型整体布线规整，无多余碎面，可直接用于工程装配、产品演示、教学素材等多种场景，完整还原了该款霍尔位置传感器的外观结构与装配特征，能够直观展现非接触式霍尔位置传感器的典型外部构造，为工控系统的装配设计、元件选型展示提供精准的三维参考。
