穿孔式电流传感器三维结构设计

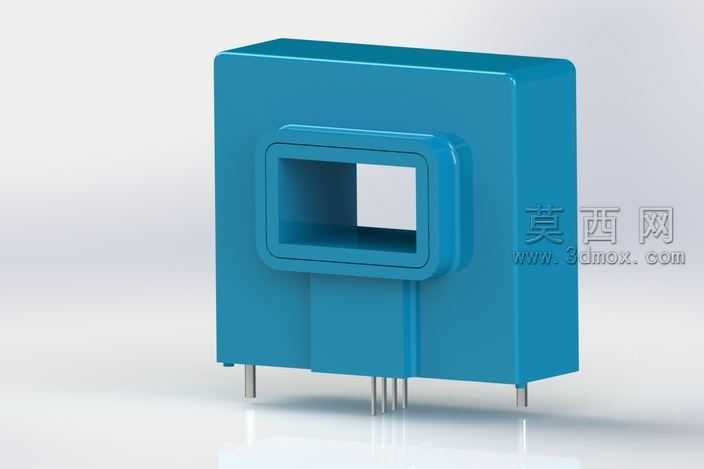

本作品为穿孔式电流传感器的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自顶向下的设计思路，先确定产品核心功能尺寸再逐步细化外部结构与安装特征。首先构建主体基座部分，采用圆角过渡的长方体作为主体承载结构，对所有棱边做R2-R5不等的圆角处理，既符合工业产品的注塑成型工艺要求，也避免尖锐边角带来的安装划伤风险，主体正面设计凸起的围边结构，围边内部预留矩形穿孔，该穿孔为被测电流导体的穿过区域，围边做加厚处理提升结构强度，同时对穿孔内壁做拔模斜度设置，适配注塑生产的脱模需求。在引脚设计部分，底部共设置五根直插式金属引脚，中间三根为信号输出引脚，两侧为固定引脚，引脚直径统一为0.8mm，引脚伸出主体底部的长度为6.5mm，引脚与主体衔接处做小凸台定位结构，保证引脚安装的垂直度与位置精度，适配PCB板的通孔焊接安装要求。材质渲染阶段，主体外壳部分采用哑光蓝色工程塑料材质，设置漫反射粗糙度为0.3，反射强度0.1，还原工业塑料的真实质感；引脚部分采用抛光金属材质，设置金属度0.9，粗糙度0.1，模拟镀锡铜引脚的金属光泽；渲染时采用三点布光方案，主光源从左上方45度照射，辅光源补亮暗部细节，背光源勾勒产品轮廓，底部添加柔光反射板，呈现出产品放置在光滑台面的真实展示效果。结构设计上充分考虑实际使用需求，主体背部做平整处理，保证安装时与PCB板贴合紧密，穿孔位置居中设计，确保导体穿过时的磁场分布均匀，保障电流检测精度，所有结构特征均做工艺合理性校验，不存在倒扣、壁厚不均等不利于量产的结构问题，整体模型尺寸比例协调，细节还原度高，可用于产品结构验证、安装干涉检查以及产品宣传展示等场景。
