联合缸铰接向心关节轴承三维设计

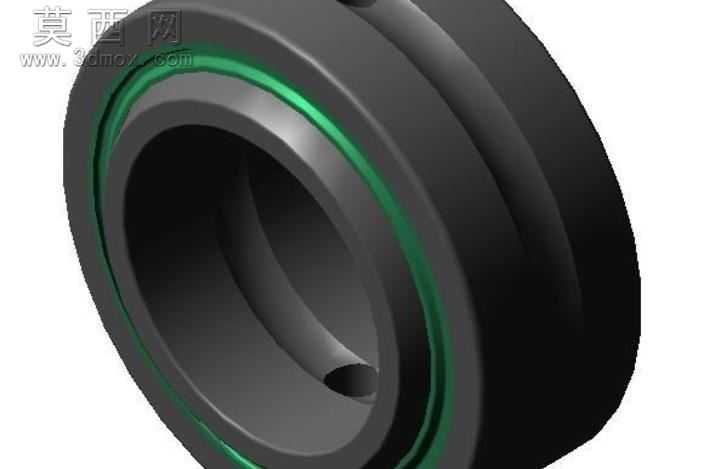

本模型为联合汽缸配套的铰接式向心关节轴承，规格为25×42×16，采用三维建模软件完成全参数化结构设计，建模过程严格遵循关节轴承的实际尺寸公差规范，先通过旋转特征构建轴承内圈、外圈的基础回转基体，再通过拉伸切除特征加工内圈的铰接通孔，同时在外圈外壁设计双道环形凹槽，用于配套安装限位卡簧实现轴承的轴向定位。模型渲染阶段采用金属材质体系，内圈与外圈主体赋予哑光深灰铸铁材质，还原轴承钢经热处理后的哑光金属质感，表面添加细微的磨砂纹理模拟实际加工的表面粗糙度，避免塑料感失真；嵌入外圈与内圈之间的密封件赋予亮面深绿色橡胶材质，调整材质的反光度与粗糙度参数，还原丁腈橡胶密封圈的半哑光弹性质感，同时在密封件与内外圈的接触位置添加细微的装配缝隙，还原真实的装配公差效果。结构设计上，该轴承采用向心接触结构，内圈外球面与外圈内球面为高精度配合面，可实现一定角度的摆动与旋转运动，适配联合汽缸铰接部位的多向受力需求，双道内置密封圈可有效阻挡外界粉尘、水汽进入轴承摩擦面，同时留存内部润滑脂，提升轴承在复杂工况下的使用寿命。设计过程中重点考量了铰接部位的受力特性，内圈通孔采用光滑圆柱面设计，可与汽缸铰接销轴实现间隙配合，外圈外壁的环形槽深度与宽度经过参数校核，可匹配标准孔用挡圈实现轴承在安装孔内的轴向固定，避免工作过程中出现窜动问题；模型的所有圆角、倒角特征均按照机械加工工艺要求设计，锐边位置添加0.2mm的工艺倒角，既避免应力集中问题，也符合实际零件的加工工艺逻辑，整体模型结构完整，装配关系清晰，可直接用于机构运动仿真、装配干涉检查以及后续的工程图导出工作。
