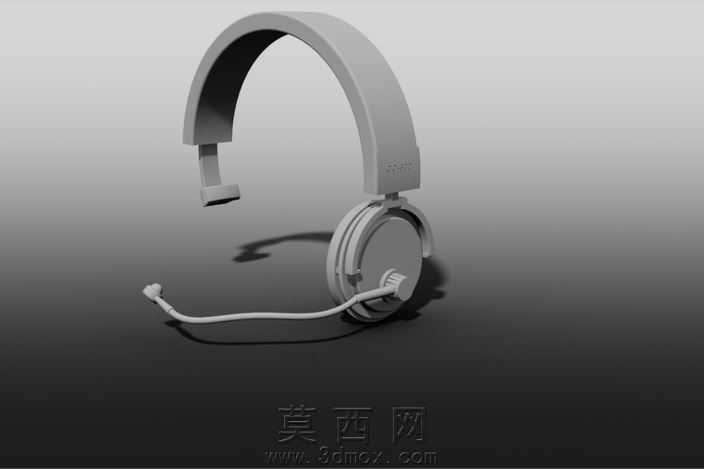

头戴式带麦通讯耳机结构设计方案

日常高频使用的头戴通讯耳机，最容易被忽略的加工痛点集中在头梁弯折疲劳、麦杆反复定位松旷、按键卡滞这三处，这款带相移键控的对讲耳机在结构处理上刚好踩中了这些实际使用中的矛盾点。头梁部分没有做等壁厚的整弧设计，内侧靠近耳罩衔接的位置做了渐变减薄的过渡区，外侧保留足够的刚性支撑层，既保证佩戴时贴合头型的形变量，又避免长期弯折后内侧应力集中出现发白断裂的问题，衔接耳罩的转轴位置预留了0.15mm的轴向窜动间隙，不会因为注塑件的收缩公差出现转动卡涩，也不会间隙过大佩戴时出现晃动感。耳罩外壳的曲面没有追求过度顺滑的高亮弧面，侧面做了一圈细微的防滑棱，既方便组装时夹持定位，日常使用摘戴时也不容易打滑脱手，耳罩和头梁的衔接卡扣做了防脱倒钩，组装时不需要额外打胶固定，后期维修更换耳罩垫也能直接拆卸，不会拆一次就断卡扣。延伸出来的麦杆采用内嵌金属定型丝的结构设计，外层包胶的厚度在靠近耳罩基座的位置做了加厚处理，避免频繁调整麦杆位置时根部反复弯折出现包胶开裂，麦头的拾音面做了15度的仰角预设，不需要用户反复调整就能对准嘴角位置，减少使用时的调整频次。侧面的相移键控按键没有做突出壳体太多的设计，按键边缘和壳体预留了0.1mm的活动间隙，按键下方的触发行程做了0.3mm的阻尼反馈，按动的时候不会出现空程感，也不会因为按压力度大出现卡键陷进去的问题，按键周边做了一圈微小的挡边，日常使用的汗液、灰尘不容易顺着缝隙进到壳体内部腐蚀电路板。耳罩内侧的衬垫安装位做了一圈嵌入式的卡槽，替换海绵套的时候能直接卡合到位，不会出现佩戴时海绵套移位滑落的情况，出声孔的位置做了错落的格栅排布，既不阻挡声音传出，也能避免大颗粒的灰尘直接进到单元腔体内部。整个结构没有多余的装饰性凸起，所有的曲面过渡都兼顾了注塑脱模的斜度要求，不需要做复杂的滑块抽芯结构，量产时模具加工难度低，成型后的件披锋少，后期修边的工作量也能大幅降低。
