托轮支撑卧式磷酸反应搅拌筒体结构

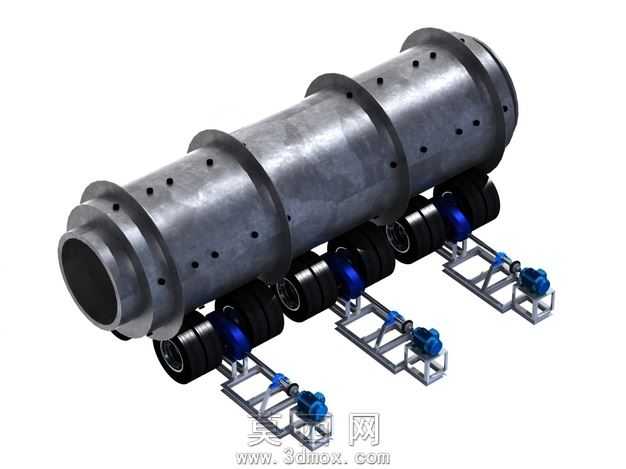

磷酸生产工况下，传统搅拌设备常因筒体刚性不足、支撑受力不均出现运行抖动、衬层脱落的问题，这类故障直接导致磷酸介质渗漏、非计划停机，给连续化生产带来不小损失。这款卧式搅拌筒体的托轮组排布，特意将每组托轮的支撑点对应在筒体外圈加强环的正下方，避开了筒壁薄段的受力区域，避免长期运行中筒壁受径向载荷出现椭圆变形，毕竟磷酸搅拌过程中筒内物料密度随反应进程波动，径向载荷并非恒定值，支撑点选在加强环位置，能把局部载荷直接传导到加强环的环形刚性结构上，不会让薄筒壁长期承受交变应力。筒壁上的径向开孔没有采用常规的等径直孔设计，每个开孔外侧都做了局部加厚凸台，凸台与筒壁的过渡段采用大圆角平滑衔接，既避免了开孔处的应力集中，也给后续安装测温、测压元件预留了足够的密封面厚度，不会因为筒壁薄导致密封螺纹啮合长度不足，出现介质沿螺纹缝隙渗漏的问题。托轮与筒体滚圈的接触面上，预留了0.2到0.3毫米的磨损补偿间隙，没有把配合公差卡得过死，毕竟磷酸生产现场多有粉尘、少量腐蚀性气溶胶，托轮轴承的润滑条件远不如洁净车间，过紧的配合会在托轮出现轻微磨损后出现卡滞，导致滚圈与托轮干磨，短时间内就会磨出深沟。驱动端的电机安装座采用了腰型孔设计，安装时可以微调电机与减速箱的同轴度，也能在传动皮带出现拉伸松弛后，快速调整张紧度，不需要额外加装张紧轮，减少了易损件数量。筒端的进料口采用了扩口式导向结构，物料进入筒体时不会直接冲刷筒壁的起始段，避免带颗粒的磷酸浆料长期冲刷同一位置造成局部磨穿，扩口段的内壁还做了倾斜导料角，能让进入的物料直接滑向筒体内部的搅拌区域，不会在端盖处积料结垢。底部的托轮支架没有采用整体焊接式结构，每组托轮的支架都通过螺栓与底部框架连接，单组托轮出现轴承损坏时，可以单独拆换维修，不需要把整个筒体吊离支架，大幅缩短了现场维修的停机时间。支架的型材选用了加厚的矩形管，而非角钢焊接结构，矩形管的抗扭刚性更强，即使四组托轮受力出现轻微偏差，支架也不会出现扭曲变形，能长期保持托轮的支撑角度稳定，避免筒体运行时出现轴向窜动。
