砖窑干燥室齿带传动锥盘搅拌装置

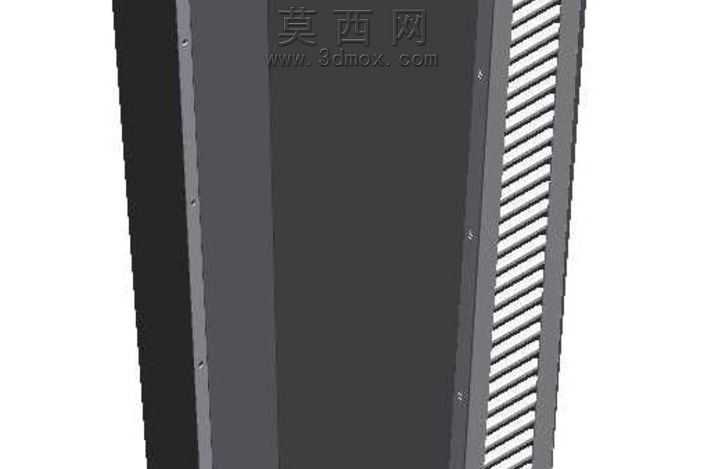

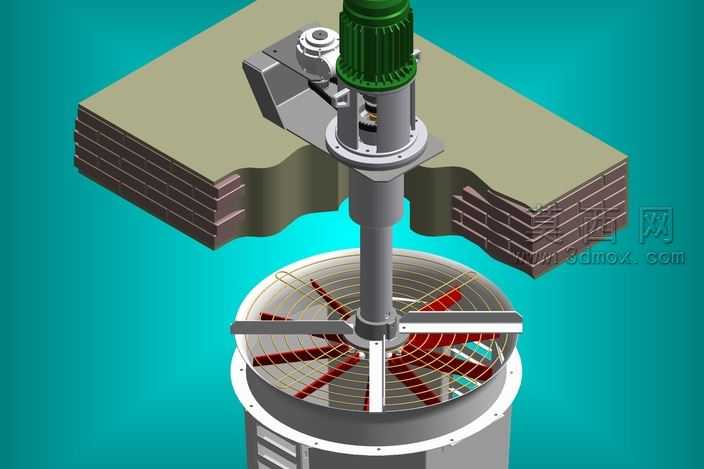

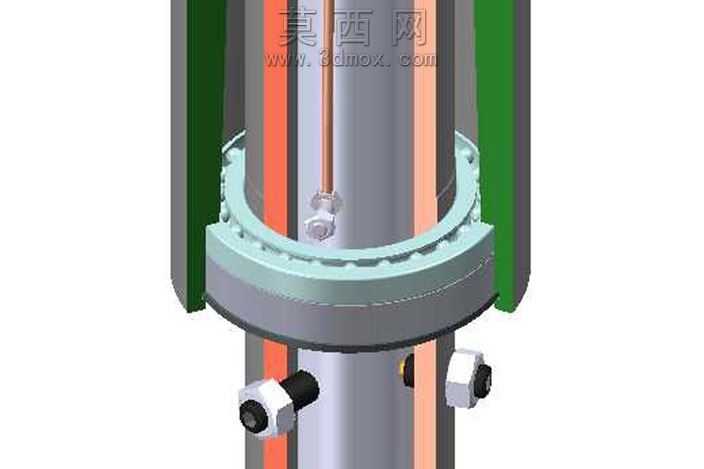

砖窑干燥室的作业环境常年充斥高湿含尘气流，常规侧装搅拌机构运行半年就会出现轴端密封漏灰、传动带打滑跳齿的问题，这套顶装式锥盘搅拌结构从加工适配维度做了全链路的细节调整，完全贴合窑顶安装的现场工况。安装基座直接贴合窑顶多层砌筑的砖面，没有额外做加厚找平法兰，加工时特意把基座贴合面留了0.8mm的铣削余量，现场安装时可以根据砖面的实际平整度配磨，不用在窑顶额外浇筑混凝土找平层，既减少了高空作业的施工量，也避免了找平层长期受窑体温差影响开裂脱落的隐患。传动部分没有用常规的直连联轴器，电机输出端和蜗杆减速箱之间用同步齿形带传递动力，加工时带轮的齿槽做了15'的角度偏置修正，就算安装时电机和减速箱的平行度存在0.2mm以内的偏差，齿带也不会出现偏磨掉屑的情况，适配窑顶安装时难以做到绝对同轴的现场条件，日常维护不用反复校准带轮位置，更换齿带只需要松开电机张紧螺栓就能操作，不用拆解上部的减速机构。伸入干燥室的搅拌轴没有做整根光轴设计，轴身靠近密封端的位置加工了三道螺旋回料槽，槽深1.2mm，导程和搅拌轴转向匹配，运行时飘到轴端的粉尘会顺着螺旋槽被送回干燥室内部，不用额外加高压气封就能阻挡粉尘进入上部轴承腔，轴承座的加工公差选了H7/k6的过渡配合，装配时不用冷缩就能压装到位，后期更换轴承只需要用拔轮器就能拉出，不会损伤轴身表面。下部的锥盘搅拌转子没有用整体铸造结构，六组径向搅拌叶片和锥盘底座采用螺栓连接，叶片的安装座加工了长条形调节孔，现场调试时可以根据窑内气流的实际走向调整叶片的安装角度，不用重新加工叶片就能适配不同产量下的搅拌强度需求，叶片边缘堆焊了2mm厚的耐磨层，加工时堆焊层做了退火处理，不会因为长期受含尘气流冲刷出现崩边脱落的问题。锥盘外圈的防护栏采用分段式扁钢焊接，每段护栏之间留了3mm的伸缩缝，适配干燥室启停时的温度变化带来的热胀冷缩，不会出现焊缝拉裂的情况，护栏和锥盘的连接螺栓全部加装了防松垫圈，就算长期受搅拌振动影响也不会出现螺栓松动脱落的问题。
