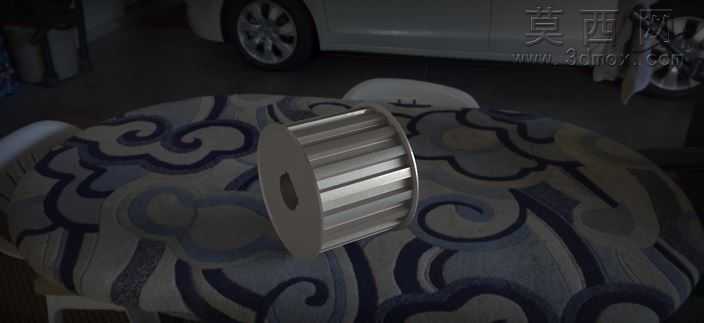

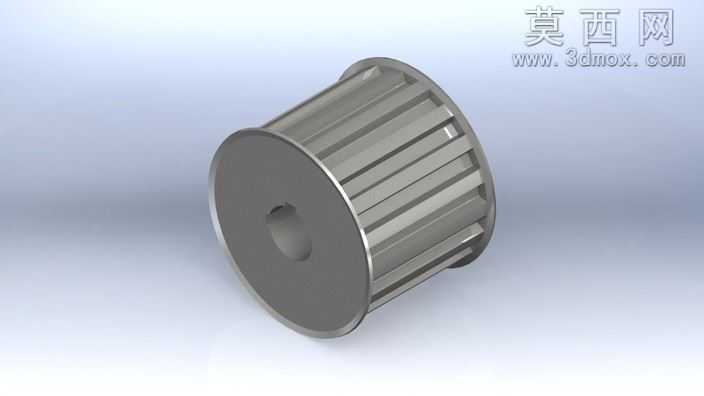

本计时皮带轮采用三维参数化建模方式完成整体结构设计,建模过程中严格遵循同步带轮的啮合传动标准,对轮齿齿形、轮毂结构、安装孔位进行了精准的尺寸约束。建模阶段首先绘制带轮的轴向截面草图,通过旋转凸台命令生成带轮的基体结构,随后依据齿距参数绘制单个轮齿的齿形轮廓,通过圆周阵列命令完成全部轮齿的排布,确保每一个轮齿的齿距误差控制在工业传动允许的公差范围内,保证与同步带啮合时不会出现跳齿、打滑的问题。带轮中心的安装孔采用键槽定位结构,建模时对键槽的宽度、深度以及孔的配合公差进行了参数化设定,能够适配标准的传动轴安装需求,两侧的挡边结构做了圆角过渡处理,避免传动过程中同步带出现跑偏、滑脱的问题。材质渲染阶段,为带轮主体赋予了哑光金属材质,模拟工业常用铝合金或钢材的表面质感,调整材质的粗糙度、反光度参数,还原机械加工后的金属表面哑光效果,渲染时采用柔和的环境光搭配定向主光源,清晰呈现轮齿的排布结构、轮毂的厚度变化以及键槽的细节特征,让整体模型的视觉呈现贴近真实工业零件的实物状态。设计过程中充分考虑了计时传动场景的高精度需求,轮齿的齿形采用适配同步带的梯形齿廓,保证传动过程中传动比恒定,无累计传动误差,能够满足需要精准计时、定比传动的机械设备使用需求,整体结构做了轻量化处理,在保证轮体结构强度、轮齿抗剪切能力的前提下,适当控制轮毂的厚度,降低带轮自身的转动惯量,减少传动过程中的动力损耗。模型的结构细节完整,轮齿的齿顶、齿根均做了微小的圆角处理,避免应力集中导致的轮齿断裂问题,安装孔与键槽的衔接处也做了倒角处理,方便实际加工时的装配操作,整体模型的结构完全符合实际加工生产的工艺要求,可直接用于传动机构的装配验证、运动仿真以及生产加工的参考。
- 上一篇:20度槽型带式输送机托辊组结构设计
- 下一篇:单杆耳环式液压油缸三维结构设计
- 全部评论(0)
- 模板大小 1.2 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2012,AutoCAD2012,STEP/IGES,STL,
- 软件分类 通用机械零部件
