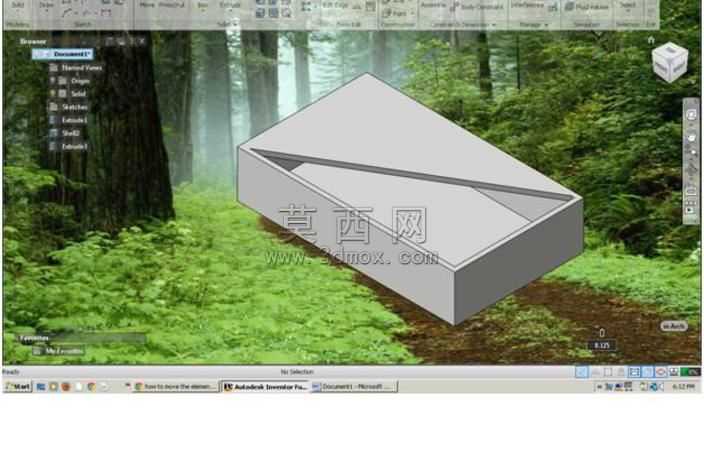

斜槽式长方体收纳盒结构设计

薄壁壳体类零件的注塑成型环节，最容易出现的问题就是侧壁翘曲与内槽脱模卡滞，这款带斜向内置槽的长方体盒体结构，在壁厚过渡处做了0.3度的微小拔模斜度，没有生硬的直角转折，所有内角都预留了R0.8的圆角，既避免了注塑时应力集中导致的开裂，也让顶出过程中塑件不会被模腔勾住。斜槽的深度控制在盒体总高度的三分之二，槽底与盒体外底之间保留了2mm的实体壁厚，不会因为槽体过深导致底部出现缩痕，日常放置卡片、薄型工具类物件时，斜向的导向面能让物件顺着斜面滑入槽底，不会出现平置盒体里物件堆叠卡滞、取放时刮蹭边缘的问题。盒体的外边缘没有做尖锐的直角封边，而是做了1mm的圆弧倒角，日常拿取时不会硌手，也避免了边角磕碰后出现崩缺。斜槽与盒体内壁的衔接处，没有采用直接贯通的设计，而是在槽的两端保留了1.5mm的连接筋，既强化了槽体与盒壁的连接强度，就算长期放置有一定重量的金属小零件，槽体也不会因为受力出现变形断裂，也让注塑时的熔料流动更顺畅，不会在衔接处出现缺胶、熔接痕明显的问题。很多同类薄壁盒体为了省料会把侧壁做的过薄，稍微受力就会出现侧壁凹陷，这款盒体的侧壁厚度均匀控制在1.8mm，没有厚薄突变的区域，注塑冷却时的收缩率一致，成型后的盒体平面度能控制在0.1mm以内，放置在平整台面上不会出现翘边晃荡的情况。斜槽的倾斜角度经过反复调整，最终定在12度，这个角度下物件不会因为盒体轻微晃动就从槽内滑出，取放时只要顺着斜面轻推就能取出，不会出现卡滞过紧需要抠取的情况。盒体底部的四个角位置预留了微小的防滑垫安装位，深度0.2mm，粘贴防滑垫后不会突出底面，既能保证放置时的稳定性，也不会因为防滑垫突出导致盒体放置不平。整个结构没有多余的装饰性特征，所有的曲面与转折都服务于成型工艺与使用体验，没有为了造型牺牲结构强度与加工便利性，就算采用普通的ABS材质注塑，也能达到不错的结构强度，日常使用场景下不容易出现损坏。
