双立柱斜撑式金属承重置物支架

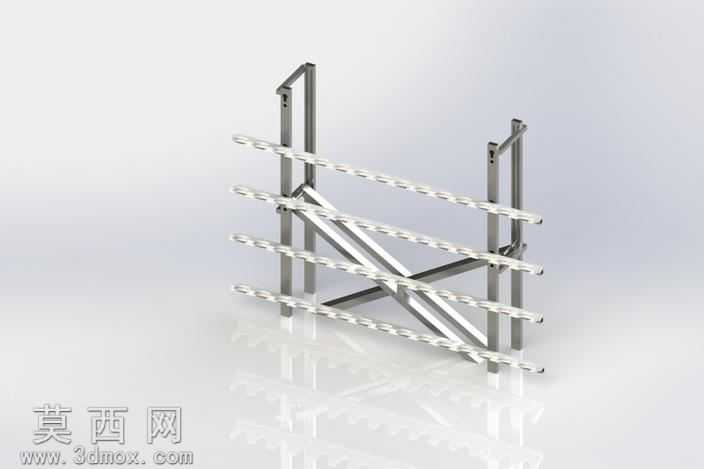

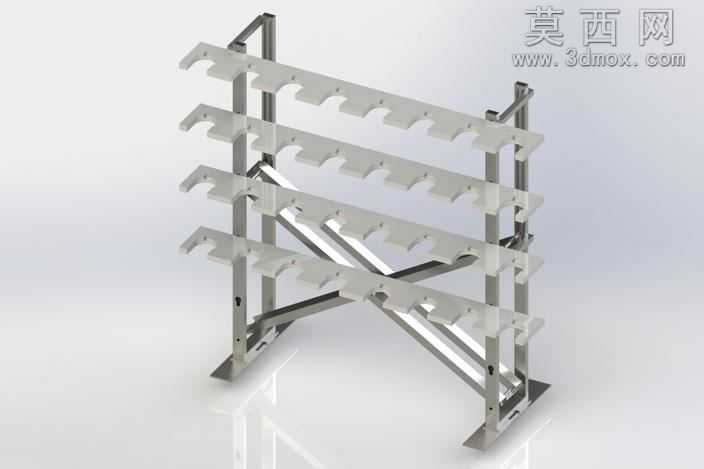

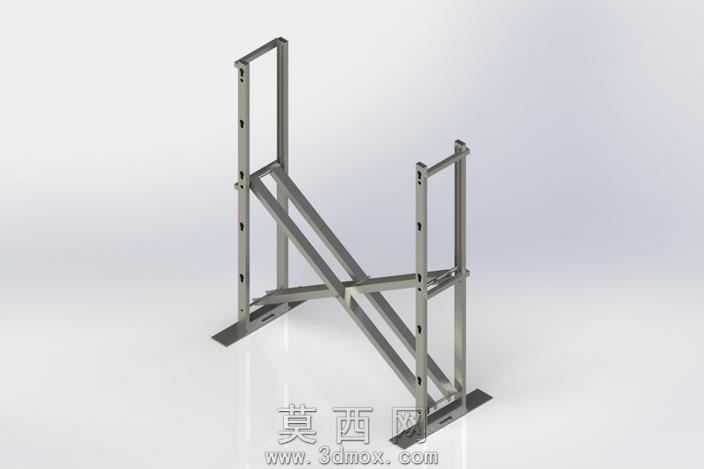

车间现场落地支架常出现立柱根部焊缝撕裂、侧向晃动超标的问题，根源在于常规直连结构未考虑地面不平整带来的附加弯矩，斜撑与立柱的连接点选在立柱中段时，受力会直接传递到立柱最薄弱的开孔区域，长期承重后立柱易出现局部屈曲变形。这款支架的斜撑采用交叉斜向布置，两根斜撑的交汇点刻意避开立柱的安装孔位，斜撑端部与立柱的贴合面做了铣平处理，避免焊接时出现虚缝，落地底板上的长圆孔预留了地面膨胀螺栓的安装调节余量，就算地面存在3mm以内的高低差，也能通过垫片调整保证立柱垂直度，不会出现强行锁死螺栓带来的装配内应力。立柱上的等距开孔做了翻边强化处理，普通支架直接在方管上冲孔会切断管材的纤维流线，承重时孔边易出现应力集中开裂，翻边后孔位周围的材料强度提升近40%，安装配套置物层板时，插销卡入翻边孔的贴合度更好，不会出现层板晃动的异响。斜撑与底板的连接位置做了三角加强筋，常规设计常把斜撑直接焊在底板边缘，受力时底板易出现翘曲变形，加强筋把斜撑的受力分散到底板整个接触面，就算单侧承受偏载，底板也不会出现局部变形。立柱顶端做了封板焊接，避免车间内的切削液、灰尘进入方管内部造成锈蚀，封板上预留的小孔可用于安装顶部挡条，防止放置的物件从后侧滑落。实际装配时，两根立柱的平行度可通过交叉斜撑的安装间隙微调，不需要额外做定位工装，普通焊工就能快速完成组焊，焊后整体的形位公差能控制在1mm以内，不需要后续二次校形。表面做了镀锌钝化处理，相比普通喷漆层，镀锌层的耐磨性能更好，车间内搬运物件磕碰后也不会出现大面积掉漆锈蚀，适配生产车间、仓储区域的重载置物需求，放置较重的工装夹具、加工件时，整体结构的形变量能控制在安全范围内，不会出现垮塌风险。
