气动流体作业实训系统结构设计

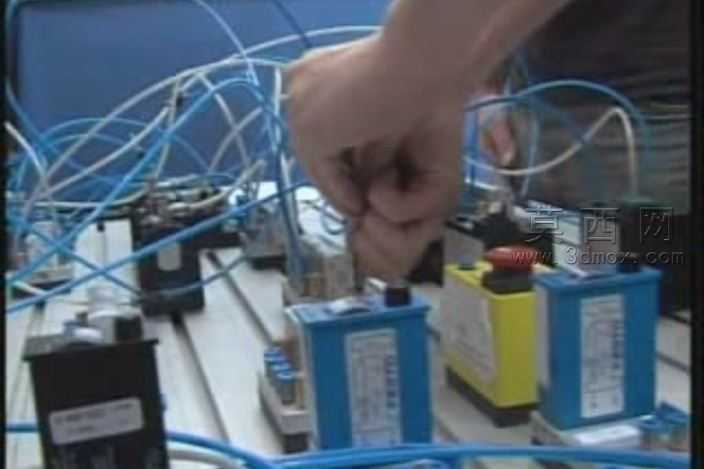

车间实训台搭建时最容易忽略的是气动管路的弯折应力隐患，很多初装的系统刚跑两周就出现气管开裂、接头漏气，根源是布管时没有给执行元件的动作预留足够的管路冗余，硬拽着气管接阀组，长期受交变拉扯应力，密封件提前老化。这套气动作业系统的布管逻辑完全避开了这类问题，每根蓝色气管的走线路径都顺着阀组到执行端的动作轨迹排布，靠近手动操作位的管路特意留了15度的自然弯折弧度，没有出现直角硬折的情况，哪怕操作人员频繁扳动手动阀、调整气缸行程，管路也不会被反复挤压磨损。阀组的安装位特意错开了操作手的活动范围，黄黑配色的急停按钮凸出于阀组安装面3毫米，不需要低头找就能伸手按到，紧急工况下的响应速度能缩短近半秒。不同功能的阀块用蓝、黄两色的壳体做区分，接气管的时候不用反复核对气路编号，顺着颜色就能快速区分进气管路、出气管路和泄压管路，实训时学员接错管路的概率能降六成。管路接头全部采用快插式结构，但在靠近阀组的位置都加了一小段硬质护套，避免插拔气管时接头根部的气管被反复弯折产生裂纹，之前见过不少实训台因为没加这个护套，学生反复插拔练习后，接头处的气管三天两头裂，漏得整个台面都是气，带教老师天天忙着换气管。台面的元件排布没有追求视觉上的横平竖直，而是顺着操作人员的手部动作轨迹排布，常用的手动调压阀放在右手自然下垂就能碰到的位置，不常用的泄压阀放在台面靠里的位置，不会在操作时被胳膊误碰。气路的走线全部集中在阀组后方的理线区域，没有散落在操作台面，操作时不会被杂乱的管线勾到工具或者碰歪元件。每一路气路的调压范围都匹配对应执行元件的额定压力，不会出现高压气直接吹到密封件上导致密封件提前击穿的问题，泄压口的方向全部朝向台面内侧，不会对着操作人员的方向排气，避免高压气流带起的杂物溅到人。这套系统的结构设计没有追求花哨的外观，所有细节都对着实训场景里的常见问题做优化，不管是给学员做气动回路接线练习，还是做流体传动的原理演示，都能减少很多不必要的故障，让实训过程更顺畅，也能让学员在实操时直观感受到合理布管、元件排布对系统稳定性的影响，而不是对着一堆堆杂乱的管线摸不着头脑。
