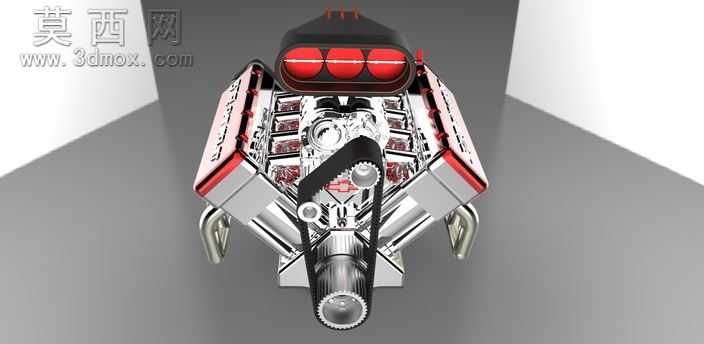

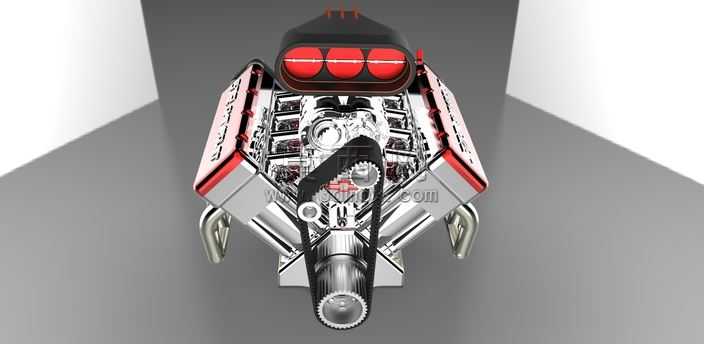

V8鼓风式内燃机动力总成结构展示

小排量V8机型加装顶置鼓风机后，最容易被忽略的是缸盖螺栓的预紧力衰减问题——增压器基座的持续振动会顺着进气歧管传递到缸盖结合面，原厂缸垫的压合冗余在高增压工况下会快速耗尽，不少复刻机型在台架测试阶段就出现过水套渗漏的问题。这套三维结构在设计时特意把鼓风机安装座的固定点做了分散处理，没有直接把基座压在进气歧管的薄壁区域，而是通过两侧延伸的铸铝支架把载荷传递到缸体两侧的加强筋位置，从根源上降低了结合面的交变应力幅值。正时同步带的张紧轮布置也避开了鼓风机皮带的干涉区间，以往不少改装机型为了压缩顶部空间，把两个张紧轮的旋转平面错开角度过小，高速运转时皮带容易出现轴向窜动，这套结构里张紧轮的安装座预留了0.8mm的轴向调整垫片空间，装配时可以根据皮带的实际张紧度微调偏移量，不用额外打磨支架。缸体两侧的排气歧管接口做了1.5度的微小倾角，别小看这个角度，加工时如果完全垂直于缸盖平面，排气管安装法兰的螺栓会因为热胀冷缩出现剪切应力，长期工况下容易断螺栓，这个微小倾角刚好给热变形留出了释放余量，装配时也能避免密封垫被过度挤压破损。顶部的三个进气喇叭口做了渐扩式内曲面，曲面过渡处的曲率半径控制在12mm，既不会因为曲率过小产生进气紊流，也不会因为曲面过缓占用过多的顶部空间，和鼓风机的压气机出口对接时，气流能平顺进入各个进气道，减少泵气损失。气门室盖的边缘做了外翻的加强卷边，铝合金薄壁件在压铸后容易出现翘曲变形，这个卷边结构能把平面度公差控制在0.1mm以内，不用后续额外铣削加工就能保证密封性能，还能提升整体的视觉质感。曲轴前端的皮带轮做了镂空减重处理，镂空的位置刚好对应平衡重的缺口，旋转时不会额外产生不平衡量，皮带轮的轮槽表面做了细微的滚花纹理，能提升和传动皮带的摩擦力，避免高转速下出现打滑丢转的问题。
