通用电气轻量化连接支架结构设计

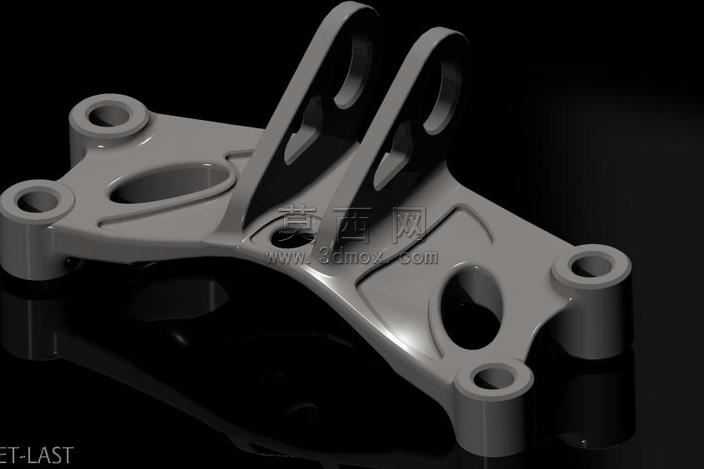

金属支架在交变载荷工况下最容易出现的问题，从来不是整体强度不足，而是局部应力集中超过屈服极限后产生的微裂纹扩展，最终引发无预兆的脆性断裂。这款连接支架在初始拓扑优化阶段，就把四个安装孔的周圈做了加厚凸台处理，凸台与基板的过渡没有采用常规的直角倒角，而是用了连续变曲率的圆弧过渡，避免铣削加工时在转角处留下刀痕应力源，同时也能让螺栓预紧力沿着圆弧面均匀扩散到基板区域，不会在孔边形成应力断崖。

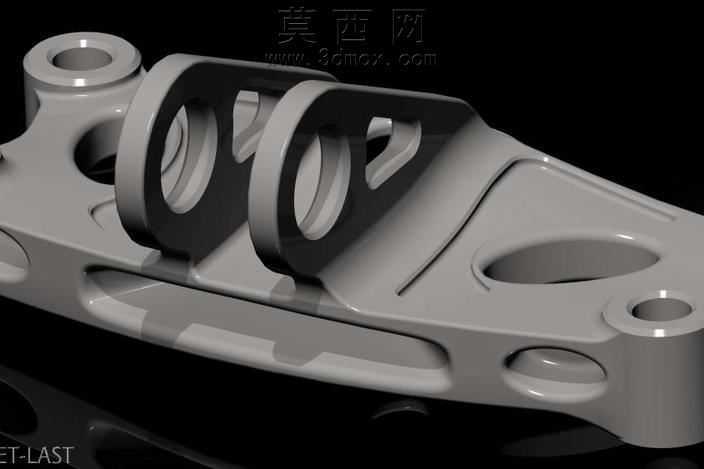

中间区域的大尺寸镂空不是单纯为了减重抠除材料，每一处镂空的轮廓都顺着拓扑计算得到的应力流线排布，镂空边缘同样做了等半径的圆角过渡，避免冲压或铣削加工时出现边缘撕裂，也能减少使用过程中杂物卡滞在镂空缝隙的概率。两个向上延伸的安装支耳，内侧的加强筋没有做满整个支耳高度，而是在支耳与基板连接的根部做了渐变加厚，筋条的厚度从根部到顶端逐渐收窄，既保证了支耳承受侧向载荷时的抗弯刚度，又不会因为筋条过厚在铸造或压铸时产生缩孔缺陷。

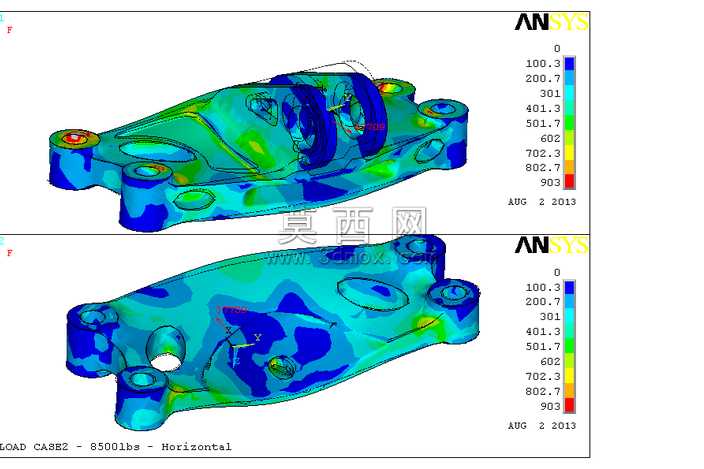

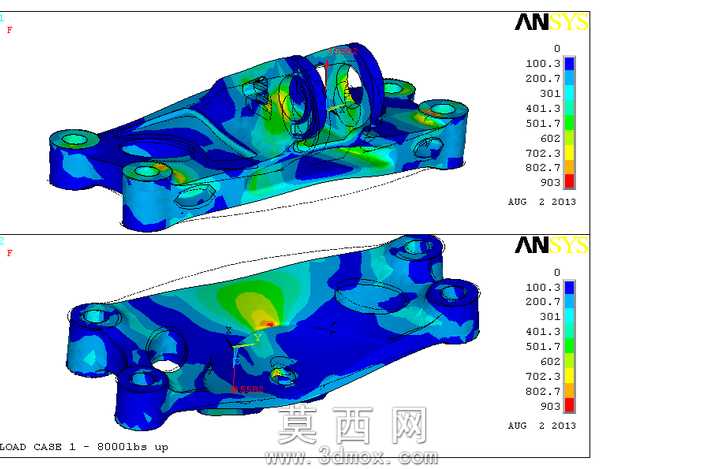

从仿真标注的结果能看到，优化后整重控制在0.468公斤，相比同载荷等级的实心支架减重超过七成，局部高应力区域的数值刚好卡在材料屈服强度的临界值附近，没有过度冗余的材料堆积，也没有留下强度缺口。支耳上的安装孔做了同轴度公差预留，孔壁的粗糙度要求控制在Ra1.6，既能保证连接销轴的装配顺畅，又不会因为孔壁过于光滑降低摩擦锁紧的效果。基板底面没有做全平面加工，只在四个安装凸台的底面预留了加工余量，其余区域保留锻造或压铸的原始表皮，减少不必要的机加工工序，降低加工成本的同时也能减少大面积平面加工带来的平面度变形问题。

这类支架在电气设备的传动连接部位使用时，常年承受设备运行带来的微幅振动，结构上的每一处细节取舍，都在平衡强度、重量、加工成本三者的关系，没有多余的装饰性结构，每一处曲面、每一个倒角、每一处镂空都对应实际工况下的受力需求，哪怕是支耳侧面的微小凹槽，也是为了装配时给卡簧预留安装位置，避免装配时出现干涉。
