立式带座外球面轴承三维结构设计

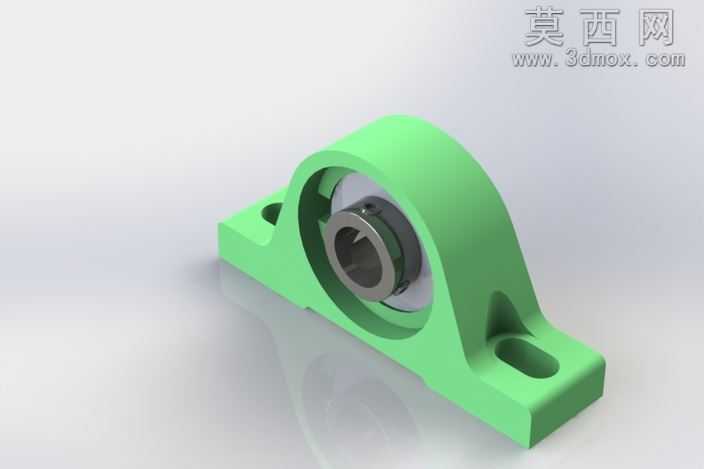

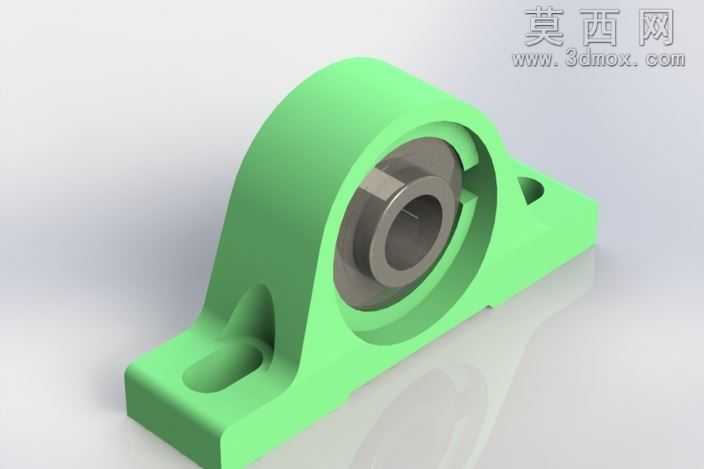

本作品为立式带座外球面轴承的三维参数化建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轴承内孔3/4英寸即19.05毫米的核心安装尺寸为基准，先完成外球面球轴承本体的结构绘制：依次构建内圈的通孔安装面、内圈外侧的球面配合面、滚动体的环形阵列排布、外圈的内球面配合结构以及两侧的密封挡边结构，保证轴承本体的旋转配合间隙符合通用机械传动的公差设计要求。随后完成立式P型轴承座的结构建模，轴承座采用整体式铸造型腔结构，主体为包裹轴承外圈的圆弧承托面，两侧延伸出带长圆形安装孔的固定支脚，支脚位置设计有三角形加强筋结构，提升轴承座的径向承载能力，避免安装受力后出现支脚断裂的问题，安装孔采用长圆孔设计，可适配安装位置的小范围公差调整，降低现场安装的对位难度。材质与渲染阶段，为轴承座赋予哑光绿色铸塑/喷塑材质效果，还原工业场景中带座轴承的常见外观涂层，轴承的内外圈赋予银灰色金属磨砂材质，滚动体赋予高反光的轴承钢亮面材质，通过场景打光突出轴承座的加强筋结构、安装孔位细节以及轴承与座体的配合关系，渲染时添加柔和的地面反射效果，提升模型的展示真实感。设计过程中严格遵循带座外球面轴承的通用安装规范，保证座体的承托面与轴承外圈的球面配合完全贴合，两侧支脚的安装孔中心距、承托面中心高度均符合行业通用尺寸标准，模型可直接用于传动机构的装配模拟、安装干涉检查以及非标设备的方案展示，完整还原了该类轴承作为传动支撑部件的全部结构特征，兼顾了结构合理性与展示直观性。
