剪叉式手摇驱动高度可调节工作台

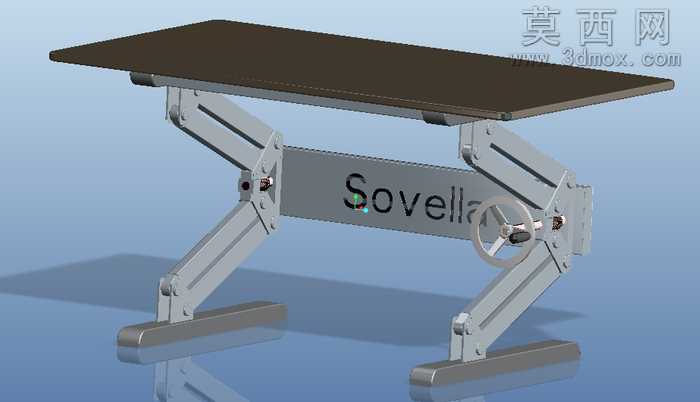

本作品为剪叉式结构的高度可调节工作台三维建模作品，整体建模过程围绕升降功能的实现展开，首先完成桌面、底部支撑底座、两侧对称剪叉臂组、侧边手摇轮、中部传动横梁等核心部件的独立建模，再按照实际装配逻辑完成各部件的约束配合，还原真实产品的运动逻辑。建模时针对剪叉臂的铰接点位做了精准的尺寸匹配，确保两侧臂组升降过程中运动同步无卡滞，所有铰接孔位、连接轴的尺寸都做了公差适配的建模处理，符合机械装配的常规设计规范。传动部分的建模重点还原了齿轮、蜗轮蜗杆的啮合结构，两侧剪叉臂的蜗轮部件通过传动轴实现动力连通，手摇轮转动时动力通过齿轮组传递至传动轴，同步驱动两侧蜗轮带动剪叉臂完成开合动作，进而实现桌面高度的平稳升降，建模时对齿形、蜗轮蜗杆件的啮合间隙做了合理设置，既还原真实传动结构的特征，也预留了三维模型运动仿真的活动空间。材质渲染部分，桌面采用哑光深色耐磨板材的材质设置，还原工业工作台桌面的耐磨质感；剪叉臂、传动横梁、手摇轮等金属结构件采用哑光银灰色金属材质，模拟钢制喷塑工业构件的表面质感；底部支撑脚做了防滑质感的材质区分，整体渲染效果贴近真实工业作业台的视觉表现。设计思路上采用对称式双剪叉臂的支撑结构，相比单臂升降结构拥有更好的承重稳定性，手摇驱动的设计无需外接动力源，可根据使用需求手动调整桌面高度，适配坐站交替的不同作业场景；建模过程中对结构未完善的部分做了标注说明，清晰呈现核心升降传动的设计逻辑，完整展示了剪叉升降结构与齿轮蜗轮传动结合的机械设计方案，可作为同类可调高度工作台设计的结构参考。
