航空发动机涡轮结构剖视三维设计作品

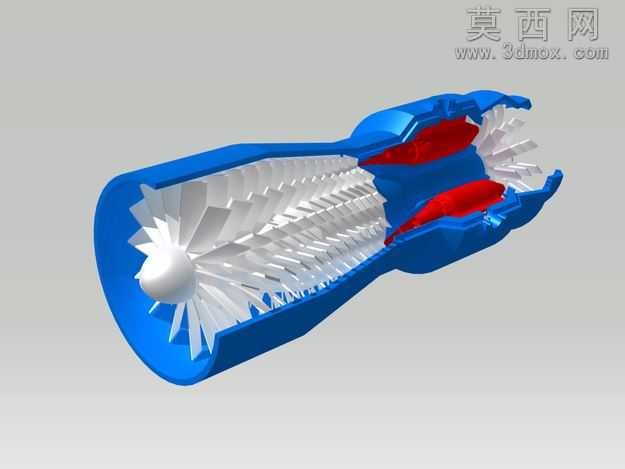

本作品为航空发动机涡轮的剖视结构三维建模成果，建模阶段采用参数化设计逻辑，先以基准轴为核心定位，依次构建进气道整流帽罩、多级压气机叶片、燃烧室腔体、涡轮导向叶片与工作叶片的基础轮廓，每一级叶片的叶型都按照气动流线规律做扭转角度渐变处理，保证叶根到叶顶的弦长、安装角符合流体力学设计要求，相邻级叶片的排布做了错位避让，避免气流干涉。建模过程中对机匣的双层结构做了细节还原，外层蓝色机匣做了剖切断面的厚度表现，内部红色的燃烧室隔热层单独做了曲面拆分，清晰区分不同功能区域的结构边界，叶片部分采用阵列特征批量生成，同时对每片叶片的前缘、后缘做了圆角过渡处理，避免锐边结构不符合实际加工工艺要求。材质渲染阶段，机匣部分采用哑光蓝色工程合金材质，添加细微的磨砂颗粒质感模拟高温合金的表面处理效果，燃烧室区域采用高饱和度的红色耐高温陶瓷涂层材质，表面带有轻微的反光特性体现隔热涂层的致密质感，叶片与整流帽罩采用亮银色高温合金材质，添加轻微的金属拉丝纹理，还原涡轮叶片经过精密铸造后的金属光泽，背景采用浅灰色渐变背景，搭配柔和的三点布光，主光从左前方45度照射突出叶片的层叠结构，辅光从右后方补光弱化阴影死区，顶光勾勒机匣的外轮廓线条，让整个剖视结构的层级关系清晰可辨。设计思路上采用半剖展示形式，既保留了涡轮发动机完整的外部气动外形，又将内部多级压气机、燃烧室、涡轮段的核心结构完整暴露，能够直观呈现空气从进气道进入后，经过多级叶片压缩、在燃烧室燃烧膨胀、推动涡轮做功的完整气流路径，所有内部结构的连接关系都做了还原，包括叶片与轮盘的榫卯连接结构、机匣与燃烧室的支撑定位结构，没有做过度的艺术化简化，既保证了视觉展示的直观性，也兼顾了机械结构的严谨性，适合用于航空动力结构的教学演示、原理展示场景。
