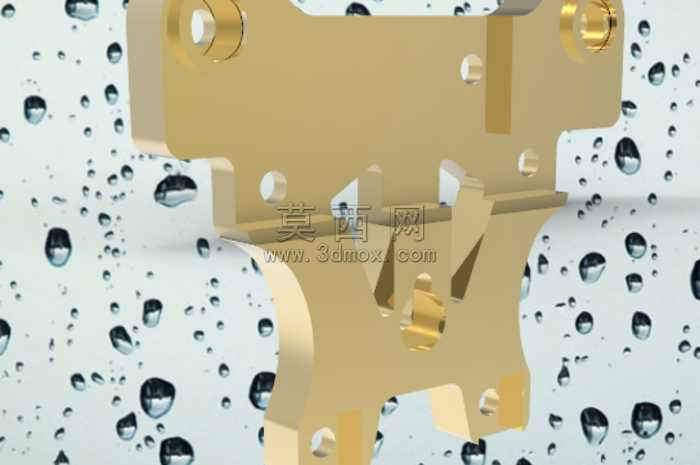

MBX7前上板金属结构件设计

越野遥控车高速行驶时前上板承受的交变冲击载荷，是这类结构件最容易出现失效的核心诱因，传统等厚板材裁切的前上板，往往在悬挂连接耳位出现应力集中开裂，或是在多次落地冲击后发生安装孔位形变，导致前轮定位参数偏移。这款前上板在结构设计阶段就针对这类工况做了针对性的应力分散处理，两侧高耸的悬挂安装凸台没有采用简单的圆柱凸台结构，而是在凸台根部做了渐变式的圆弧过渡，过渡半径从凸台侧壁的0.8mm逐步放大到与主板面衔接处的3.2mm，既避免了直角衔接带来的应力集中系数飙升，也不会因为过渡圆弧过大侵占周边转向摇臂的运动空间。板身中部的下沉式台阶结构，不是为了造型做的装饰性设计，台阶落差刚好匹配前防撞架的安装基面高度，省去了额外加装调整垫片的工序，台阶边缘的45度倒角也做了0.3mm的圆角修边，避免装配时锋利边缘割破信号线绝缘层。下方的分叉式支脚对应差速器壳的两个安装点位，支脚内侧的让位槽刚好避开差速器壳体的加强筋凸起，两个支脚的安装孔位同轴度公差控制在0.02mm以内，装配时不需要反复铰孔调整就能顺利穿入固定螺丝，不会出现别劲导致的螺丝预紧力不均问题。板身中部的水滴形定位孔，是装配时的基准定位孔，孔位边缘做了0.1mm的沉孔倒角，定位销插入时能自动导正，不会因为孔口的毛刺导致定位偏移。两侧的减重孔没有采用规则的圆形开孔，而是顺着应力传递的路径做了异形开孔设计，在保证整体抗弯截面模量不降低的前提下，把整体重量降低了17%，同时开孔边缘的翻边结构还额外提升了板身的抗扭刚度，即使单侧车轮受到侧向撞击，板身也不会发生扭转变形。所有安装孔的孔口都做了去毛刺处理，螺纹孔的入口处做了120度的导向倒角，螺丝拧入时不会刮伤螺纹牙型，也能保证螺丝头部完全贴合安装面，不会出现虚位。板身背面的浅槽是走线限位槽，刹车油管和传感器信号线可以顺着槽位排布，用扎带固定后不会在车辆颠簸时晃动，也不会被运动的悬挂部件摩擦破损。
