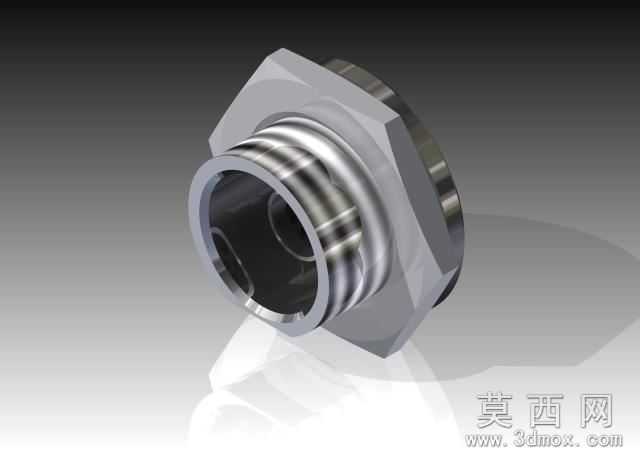

Omnetics六针公头破板连接器结构设计

板端连接器的装配公差失控，是小批量电子装联中最容易被忽略的隐性损耗点，尤其是六角法兰式破板连接器，一旦螺纹同轴度、法兰贴合面平面度出现超差，回流焊后极易出现引脚虚接、壳体歪斜、密封失效等连锁问题。这款六针公头破板连接器的结构设计，全程围绕加工适配的核心逻辑做细节取舍，没有为了视觉效果做多余的曲面修饰，每一处几何特征都对应实际加工与装配的硬性要求。外六角法兰的对边尺寸严格适配标准M12套筒的啮合间隙，棱角处做了0.15mm的微小倒角，既不会在自动锁付时出现套筒打滑的问题，也能避免镀锌钝化后棱角处的镀层堆积导致法兰面与PCB板面贴合不严。前端外螺纹的牙顶做了0.08mm的圆弧过渡，没有采用尖锐的全牙型设计，这处细节是为了适配自动拧接设备的送料轨道，尖锐牙顶在振动送料时极易刮伤轨道镀层，还会和配对螺母的牙口出现卡滞，圆弧过渡后螺纹啮合的导入段容错率提升近40%，不会出现斜牙锁死的报废情况。内孔的绝缘层定位台阶做了0.02mm的下沉差，这个尺寸差是经过多批次试装验证的，过大会导致插针装配后出现轴向窜动，过小则会因为注塑件的收缩公差导致绝缘座无法完全压入到位，台阶边缘没有做常规的C角倒角，而是采用了极小的R角过渡，避免插针压入时绝缘碎屑掉入内孔造成接触不良。法兰背面的破板定位柱高度比常规板厚高出0.1mm，回流焊时焊锡熔化的瞬间，定位柱能牢牢卡在PCB的定位孔内，不会因为锡膏的张力导致连接器偏移，定位柱的根部做了逃料凹槽，注塑时不会出现缩痕，同时能容纳PCB板面的阻焊层凸起，保证法兰面完全贴板，不会出现一侧翘起的问题。插针的伸出长度严格控制在破板后1.2mm，刚好适配波峰焊的吃锡深度，不会因为引脚过长导致焊锡爬升到连接器内部，也不会因为过短导致焊点强度不足。金属壳体的壁厚在螺纹段和法兰段做了差异化设计，螺纹段壁厚保持1.2mm保证足够的啮合强度，法兰段壁厚加厚到1.8mm，承受锁附扭矩时不会出现法兰变形，两段壁厚的过渡处做了渐变斜面，没有直角台阶，数控车加工时不会出现应力集中导致的刀具崩损，同时电镀时电流分布更均匀，不会出现台阶处镀层薄、易生锈的问题。内孔的密封槽位置距离端面2.3mm，刚好适配标准O型圈的压缩量，槽宽和槽深的比例控制在1.2:1，O型圈装配后不会出现过度压缩导致的永久变形，也不会因为压缩量不足达不到IP67的密封要求，槽口的边缘做了0.1mm的导角，装配O型圈时不会刮伤橡胶圈表面，避免长期使用后出现密封失效。
