PP材质鸡蛋运输防护托盘结构设计

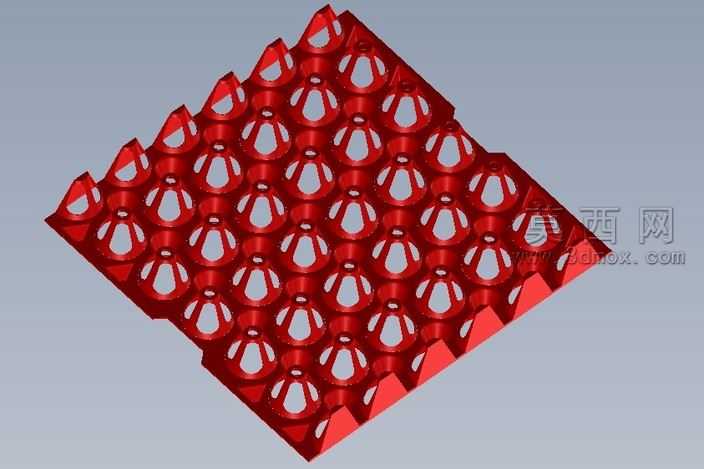

PP塑料注塑成型的蛋托，最容易被忽略的加工痛点是脱模斜度与蛋窝支撑强度的矛盾——常规蛋窝为了抱紧鸡蛋做深弧面，脱模时斜度不足会拉毛内表面，斜度过大又会让鸡蛋在窝内晃动，运输途中发生磕碰。这款蛋托的每个蛋窝侧壁做了三段式渐变弧面，靠近托盘顶面的入口段做1.5度脱模斜度，方便注塑件顶出时不粘模，中间承托段做内收的微弧贴合鸡蛋中下部曲面，底部预留3mm的缓冲沉台，既不会让鸡蛋直接接触托盘底面硬接触，也能在堆叠时给上层蛋托的支撑脚留出嵌入空间。相邻蛋窝之间的连接筋没有做等厚设计，靠近蛋窝边缘的筋位厚度2mm，跨接在四个蛋窝中间的交汇节点加厚到3.5mm，注塑时熔料从节点向四个蛋窝流动时不会出现缺胶，冷却后也不会因为筋位厚薄差过大产生缩痕，托盘整体平面度能控制在0.8mm以内，多层堆叠时不会出现偏滑倾倒。蛋托边缘的围边做了外翻的小折边，折边内侧留了0.5mm的定位凸台，上下叠放时上层托盘的折边刚好卡在下层凸台外侧，不需要额外的卡扣结构就能实现堆叠限位，搬运时哪怕托盘倾斜15度也不会错位滑落。每个蛋窝的侧壁开了四个对称的竖向通槽，不是为了省料，是让PP材质的窝壁具备微形变能力，鸡蛋放入时窝壁能轻微外扩贴合蛋形，遇到运输颠簸时窝壁的形变能吸收横向冲击力，避免鸡蛋受硬力挤压破裂。通槽的边缘做了R0.3的圆角过渡，不会出现注塑飞边，清洗时也不会残留污渍。托盘四个角的支撑脚做了内凹的锥面，堆叠时支撑脚刚好嵌入下层托盘对应位置的沉台，接触面积比普通平脚大60%，整垛托盘堆到12层时底层托盘的形变量不超过1mm，不会出现底层蛋窝被压塌碰碎鸡蛋的情况。材质选用食品级PP，韧性足够在-10℃的冷链运输环境下不会脆裂，表面做亚光蚀纹处理，既不会因为太光滑导致搬运时脱手，也不会因为反光过强在自动化分拣线上干扰视觉识别。
