双槽连体真空吸塑食品承载托盘

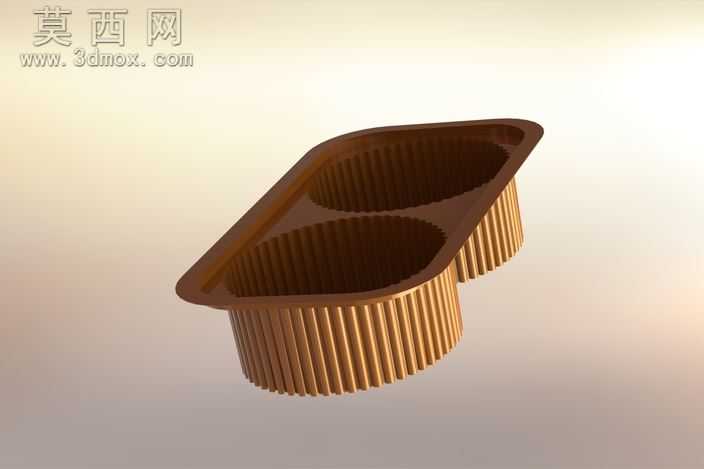

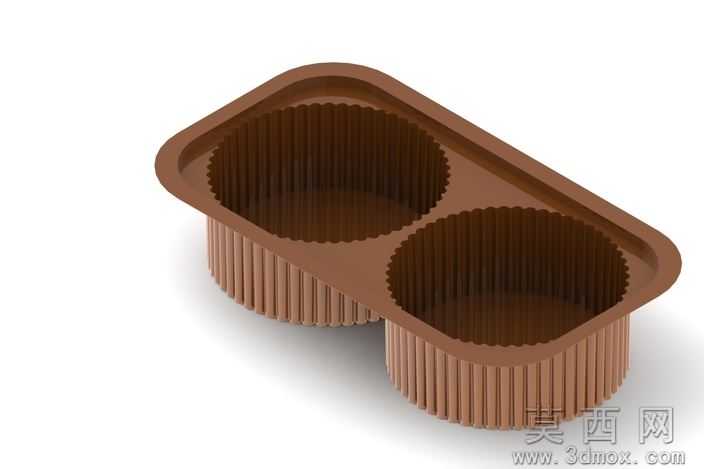

薄壳吸塑制品最容易在脱模后出现侧壁翘曲、槽口变形的问题，尤其是双槽连体的托盘结构，两个型腔之间的连接筋位如果厚度把控失当，要么在吸塑成型时出现料流堆积导致局部壁厚超差，要么在冷却收缩时因为两个型腔的收缩应力拉扯，让连接部位出现内凹变形，直接影响后续自动化生产线的抓取定位精度。这款双槽托盘的侧壁做了全周竖向棱纹设计，并非单纯为了外观质感，每一条棱纹的凸起高度和间距都经过反复调试，棱纹深度控制在0.8mm，间距2mm，刚好能在0.3mm厚度的片材成型后，给侧壁提供足够的纵向支撑刚度，哪怕盛放带一定重量的烘焙食品，侧壁也不会因为外力挤压出现向内塌陷的情况，同时竖向棱纹还能在吸塑脱模时减少侧壁与模具的接触面积，降低脱模阻力，避免真空吸附导致的侧壁拉薄破损。两个型腔的边缘做了向外延伸的外翻边，翻边宽度统一为5mm，翻边位置的圆角半径做了1.2mm的过渡处理，没有尖锐棱角，既可以避免使用过程中划伤操作人员手部，也能在自动化包装线的吸盘取件时，给吸盘提供足够的平整吸附面，不会因为边缘弧度突变导致吸盘漏气掉件。两个型腔之间的连接桥位置，特意做了0.2mm的局部减薄处理，这个厚度差不会影响托盘整体的结构强度，却能在需要单独拆分单个型腔时，沿着连接桥位置轻松掰断，不需要额外的裁切工序，适配不同场景的分装需求。槽体底部的圆角做了差异化处理，内侧圆角半径3mm，外侧圆角半径5mm，这种非等圆角设计可以让片材在真空吸塑时，料流更顺畅地填充到型腔底部角落，不会出现局部缺料导致的破洞，同时冷却后底部的收缩应力会沿着大圆角均匀分散，不会出现底部向上拱起的变形，保证托盘放置在平面上时的平整度，不会出现放不稳晃荡的情况。托盘整体的拔模斜度控制在1.5度，这个角度刚好平衡了成型脱模的顺畅度和槽体内部的有效盛放容积，斜度过大会浪费槽内空间，斜度过小则会在脱模时刮花侧壁表面，影响成品外观。棱纹的顶端做了0.3mm的小圆角过渡，避免棱纹过于尖锐在堆叠时刮花下方托盘的表面，同时堆叠时上下托盘的棱纹可以互相嵌合，堆叠高度可以精准控制，不会出现堆叠打滑歪斜的情况，大幅提升仓储运输时的空间利用率。
