小型农用迷你联合收获机械结构设计

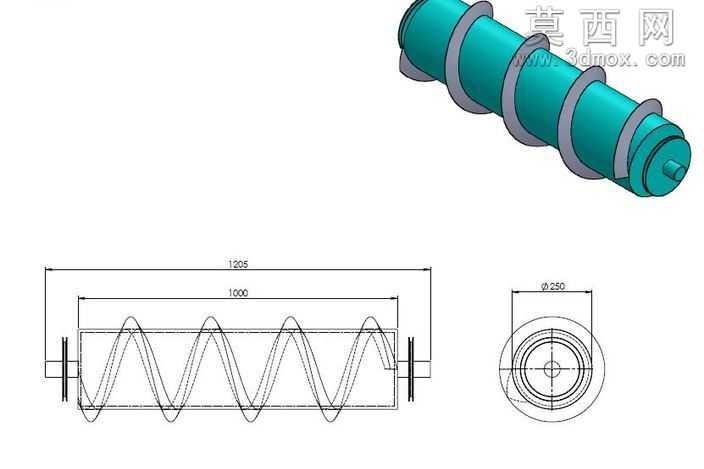

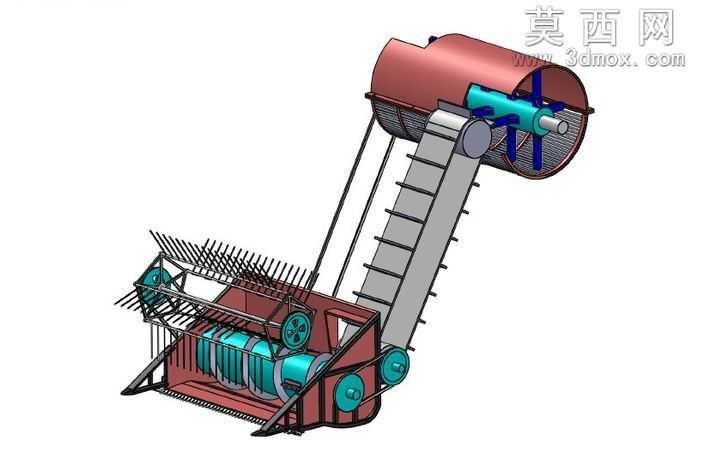

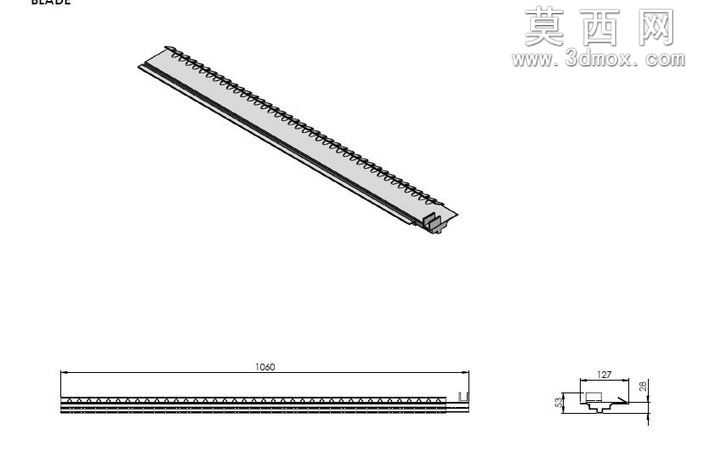

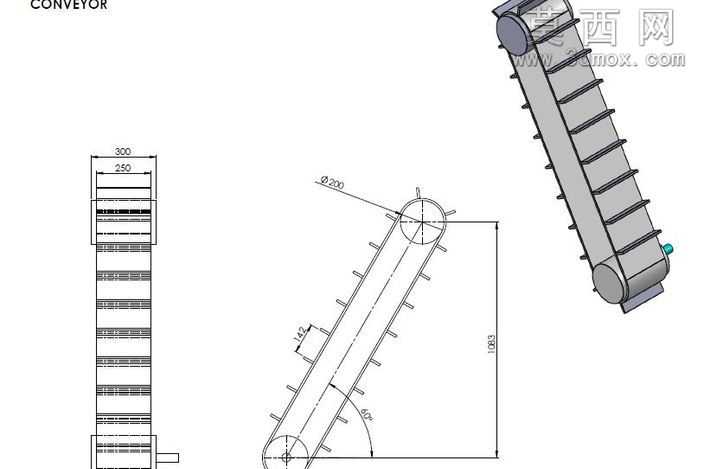

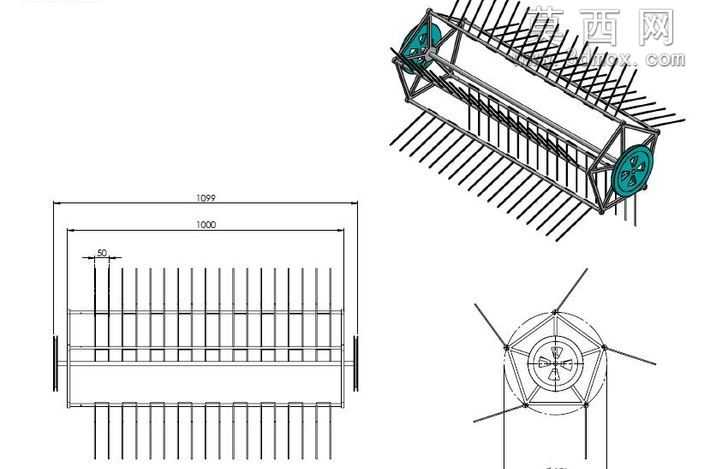

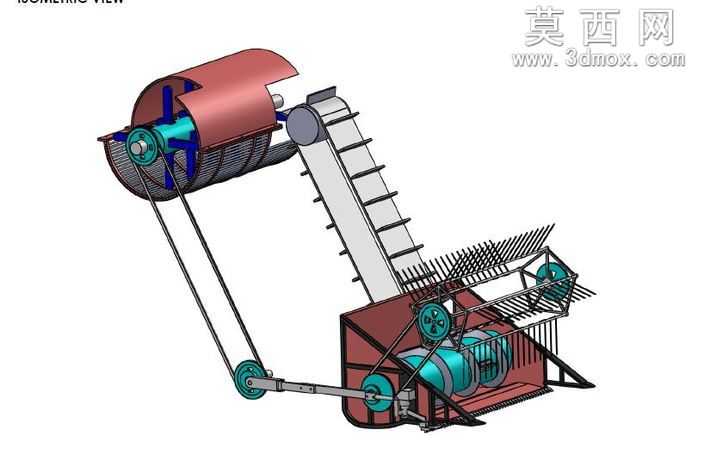

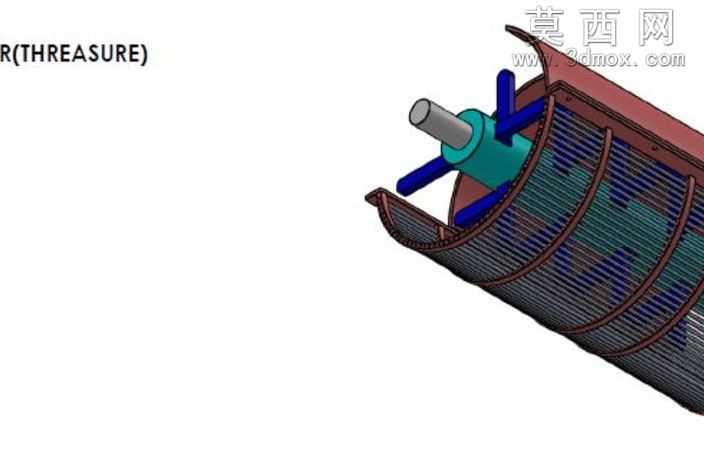

本作品为面向小地块农田作业场景设计的迷你型收获机三维结构模型，采用SolidWorks完成全参数化建模，整体装配逻辑严格遵循实际农业机械的运动传递关系，所有零部件均按照真实机械加工的公差要求完成配合约束，可直接用于结构验证、运动仿真与方案展示。模型整体采用模块化拆分设计，从前至后依次分为前端收割台、倾斜输送装置、滚筒脱粒室三大核心功能区段，各模块间通过铰接支座与紧固件完成连接，既保证了结构强度，也预留了后续调整优化的改装空间。前端收割台部分设置了往复式切割器与拨禾轮组合结构，拨禾轮采用辐条式设计，通过带轮传动获得动力，可将待收割作物顺畅导向切割器，完成茎秆切断后有序送入输送通道；倾斜输送装置采用刮板链条式结构，槽体两侧设置可调式张紧轮，可根据作业时的作物喂入量调整链条张紧度，避免输送过程中出现堵塞、打滑问题，刮板与槽体间保留合理间隙，既降低输送阻力，也能保证作物输送过程中不会出现散落。上部的脱粒滚筒采用纹杆式结构，外部设置弧形罩壳与凹板筛，罩壳做了半剖式展示处理，可直观看到内部滚筒的支撑轴、辐盘、纹杆组件的装配关系，滚筒通过带传动与下部动力仓连接，动力仓内设置了双皮带轮传动组，可将动力同步分配给收割台、输送装置与脱粒滚筒，保证各部件运动节奏匹配，避免出现作业时序错乱。建模过程中对所有金属结构件赋予了哑光红漆、镀锌金属、橡胶带等差异化材质，渲染时采用柔和的均匀布光，清晰展现各部件的轮廓与装配关系，没有添加冗余的装饰性元素，完全服务于结构展示的核心需求。设计初衷是作为毕业项目探索小型化收获设备的结构可行性，针对丘陵地带零散小地块的作业需求，压缩整体设备尺寸，简化不必要的复杂结构，在保证核心收割、输送、脱粒功能完整的前提下，降低设备的制造成本与操作难度，模型中所有传动轮的直径、传动带的长度、轴件的支撑跨度均经过运动干涉校验，不存在部件碰撞、运动卡滞的问题，可直接作为小型农用收获设备研发的参考原型，后续还可根据实际动力配置情况，补充动力输入接口、清选组件、出料仓等结构，进一步完善设备的完整作业功能。
