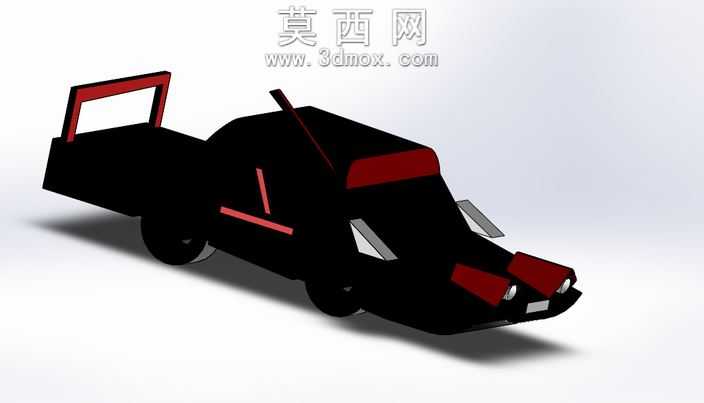

黑红撞色创意皮卡造型概念载具设计

小批量试制非量产概念载具时，外露装饰条与车身主体的粘接公差最容易出现批量残次，这款黑红撞色皮卡的外观结构在设计阶段就针对这类加工痛点做了适配调整。车身上所有红色装饰构件都没有采用薄贴片式设计，而是将嵌合边做了0.8mm的内凹止口，对应车身覆盖件上预留同深度的卡槽，粘接时胶层可以完全藏在止口缝隙内，不会出现溢胶蹭黑漆面的问题，哪怕是手工粘接的实训场景，也能把装配误差控制在视觉可接受的范围内。货厢上方的红色防滚架没有做和货厢边沿齐平的常规设计，而是向外探出3mm形成微小的遮挡边，刚好能盖住货厢上沿的切割毛边，后续做哑光黑喷塑处理时，不需要额外对毛边做打磨倒角，就能让视觉衔接处保持利落的线条，省去了两道后处理工序。车头两侧的红色灯组装饰块做了1.2度的微小倾斜角，和车头曲面的法向保持一致，安装时不需要反复调整角度就能和曲面完全贴合，不会出现边缘缝隙宽窄不一的问题。后视镜采用独立的灰色硬质构件，和车身连接的位置做了圆柱形定位销，直接插入车身上预留的定位孔即可，不需要额外做粘接对位，哪怕是新手操作也能装到正确位置，不会出现两侧后视镜角度不对称的问题。车身侧面的红色装饰线条没有做等宽设计，靠近车门把手位置的宽度比前后两端窄1mm，刚好能避开把手安装位的凸起结构，不会出现装饰条被顶起翘边的情况。车轮和轮拱之间的间隙预留了2mm的余量，哪怕是采用FDM工艺打印轮拱部件出现轻微的翘曲变形，也不会出现轮胎蹭到轮拱的问题，不需要反复打磨调整轮拱内侧。货厢内部的边角都做了微小的圆角过渡，没有尖锐的直角结构，脱模或者打印时不会出现应力集中导致的边角开裂问题，后续如果要在货厢内加装小尺寸的载物配件，也不会被直角边卡住。所有外露的红色构件都采用了和黑色车身不同的表面质感设计，红色部分做半光质感，黑色部分做哑光质感，两种质感的碰撞不需要额外做分色遮蔽，装配完成后自然形成清晰的视觉层次，哪怕不做后期的渲染修图，实体成品的视觉完成度也足够高。这类适配小批量加工的结构调整，没有追求炫技的复杂曲面，所有细节都围绕降低加工难度、减少装配误差来设计，很适合作为载具外观结构设计的实训案例，能让学习者直观理解结构设计如何对接实际加工环节，避免做出只能看没法落地的外观方案。
