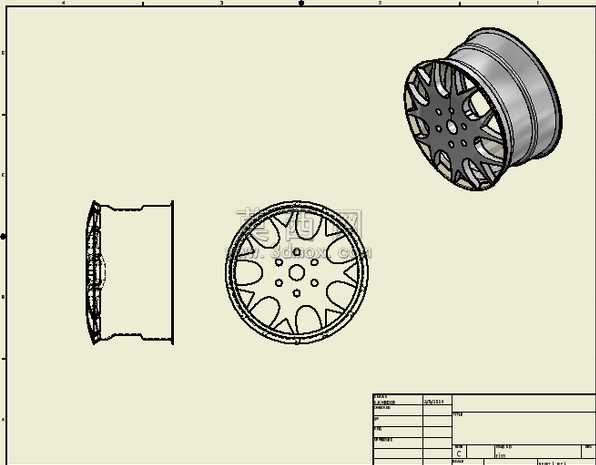

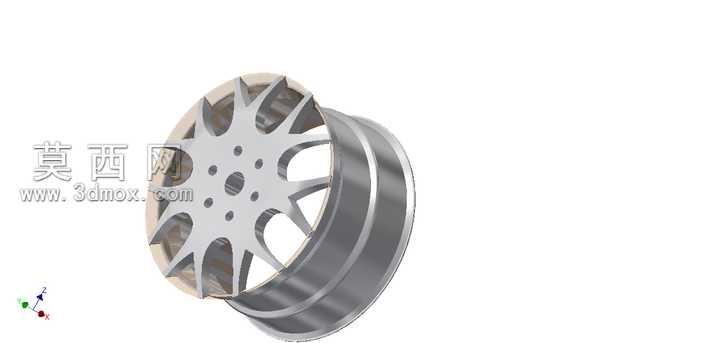

多辐条乘用车辆铝合金轮毂结构设计

低压铸造铝合金轮毂的生产环节里，轮辐与轮辋过渡区的缩松缺陷一直是良品率卡脖子的核心问题，不少量产件在台架径向疲劳测试中，恰恰是在这个应力集中位置萌生裂纹，最终导致整轮失效。这款轮毂的结构设计，在过渡圆角的曲率匹配上做了针对性调整，没有沿用行业通用的R5等半径圆角，而是顺着辐条的载荷传递路径做了变曲率过渡，靠近轮心安装座的位置曲率半径更大，往轮辋方向逐步收窄，既保证了金属液充型时的流道顺畅，减少冷隔缺陷的产生概率，也让路面传递上来的冲击载荷能顺着辐条均匀分散到整个轮辋圈，不会在局部形成应力峰值。轮心的安装孔位排布，没有一味追求螺栓数量的堆砌，而是结合常见乘用车型的轴头尺寸，把五个螺栓孔的中心距公差控制在极小范围，孔位周边做了微凸的安装贴合面，避免装车时因为贴合面不平整导致的螺栓预紧力不均，高速行驶时出现车轮抖动的隐患。轮辋的胎圈座位置做了细微的防滑凸筋设计，不用额外增加轮辋壁厚，就能提升轮胎充气后的贴合紧密度，哪怕遇到低胎压行驶的极端工况，轮胎也不容易和轮辋发生相对位移造成脱圈。辐条表面的曲面做了渐变式的凹陷处理，不是单纯为了造型好看，凹陷的深度顺着辐条长度方向变化，靠近轮心位置凹陷更深，能在不增加整体重量的前提下提升辐条的抗弯截面模量，比等厚度的平板辐条抗冲击能力提升不少，同时还能给刹车系统留出更多的散热空间，长距离制动时热量能顺着辐条间的空隙快速散出，不会因为热量堆积导致刹车热衰减。轮缘位置做了加厚的防擦设计，日常路边停车时哪怕轻微蹭到路肩，也不会轻易损伤轮辋的密封面，不用因为小剐蹭就更换整轮。气门嘴的安装位置特意选在了两根辐条之间的空档处，安装胎压监测模块的时候不会和辐条发生干涉，后续充气、检修操作都有足够的操作空间，不会被辐条挡住工具。整个轮毂的壁厚分布完全顺着铸造工艺的补缩路径设计，厚大截面都集中在靠近浇口的轮心位置，往轮辋方向壁厚逐步减薄，铸造时金属液从轮心往轮辋方向充型，顺序凝固的过程里能有效减少内部缩孔，不用额外增加太多工艺补正量就能满足强度要求，后续机加工的余量也能控制在合理范围，减少原材料浪费和机加工工时。
