带双散热风扇的紧凑型热交换器结构设计

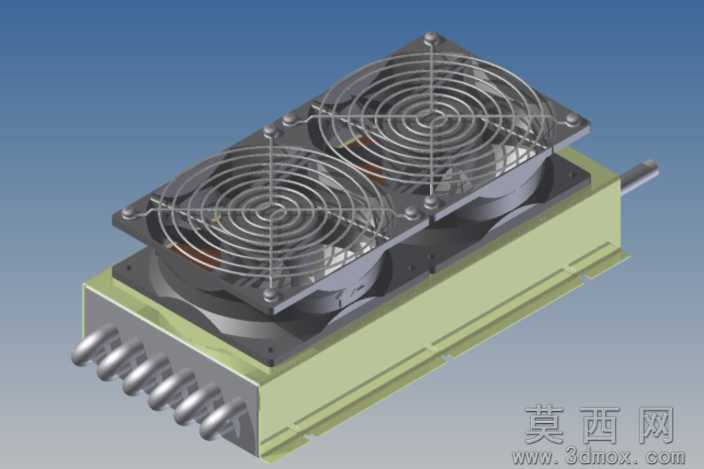

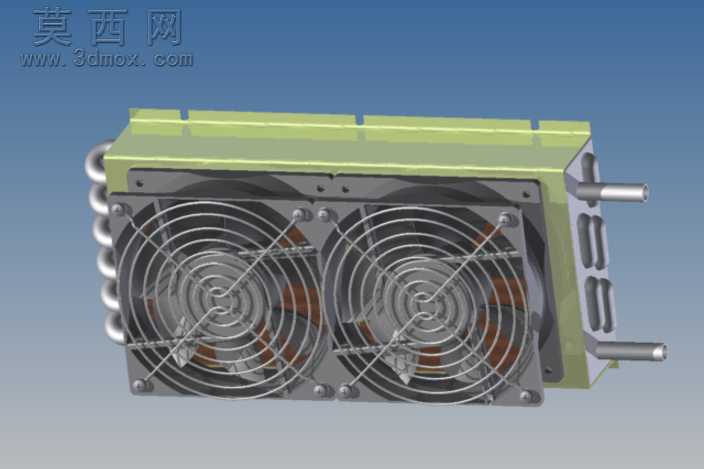

本作品为紧凑型风冷式热交换器三维建模成果，建模过程中严格遵循工业换热设备的设计逻辑，先完成核心换热腔体的主体结构搭建，再依次排布侧边换热流道接口、顶部风扇安装位的结构细节，整体比例协调，各部件装配关系完全符合实际工业产品的装配要求。建模阶段对每一处结构的尺寸做了合理推演，侧边的多组圆柱状换热接口采用等距阵列排布，接口端部做了适配管路连接的圆弧过渡处理，避免应力集中的同时兼顾实际安装的便利性；顶部的双散热风扇安装位预留了标准的螺丝固定孔位，孔位位置与常规工业散热风扇的安装尺寸完全匹配，风扇防护网采用同心圆金属丝加径向支撑筋的结构，通过环形阵列与径向拉伸的建模方式完成，还原了金属防护网的通透质感与结构强度。材质渲染阶段，换热腔体主体采用哑光军绿色金属漆材质，模拟工业设备常用的喷塑壳体质感，表面添加细微的颗粒质感提升真实度；侧边换热接口采用抛光金属铝材质，呈现银亮的金属反光效果，还原金属换热接头的材质特性；顶部散热风扇的扇叶采用哑光黑色工程塑料材质，防护网采用细金属丝的亮面金属材质，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果层次分明，各部件的材质区分清晰可辨。结构设计上采用风冷与液冷结合的换热思路，腔体内部预留换热介质流道空间，顶部双风扇形成的强制对流可以快速带走腔体传导到表面的热量，相比单风扇结构换热效率提升明显，整体结构紧凑，占用安装空间小，侧边的伸出管路接口可以直接对接外部循环管路，无需额外加装转接结构，适配小空间内的散热换热场景。建模过程中对各部件的干涉情况做了全面检查，风扇转动区域与防护网、壳体之间预留了足够的安全间隙，固定螺丝的长度与螺纹深度做了匹配设计，避免出现螺丝过长穿透腔体或者固定不牢的问题，整体结构具备实际生产参考价值，可作为小型换热设备设计、散热系统改造的三维参考模型。
