重型商用车转向操控台及方向盘结构设计

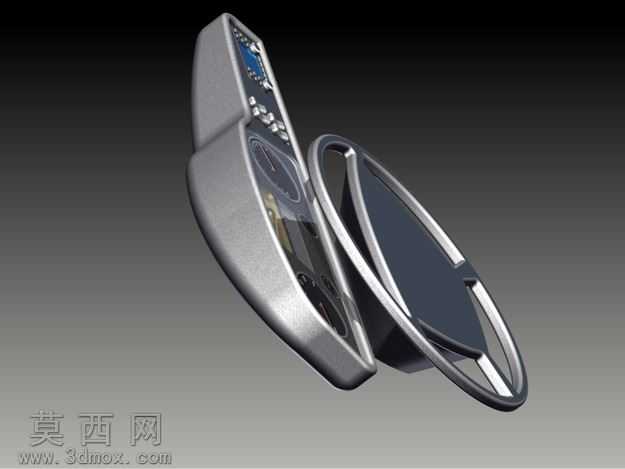

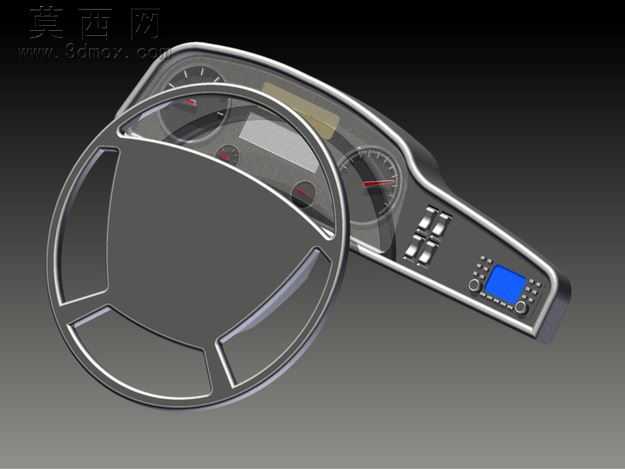

重型商用车长期在颠簸路段、长距离运输工况下运行，转向部件的加工适配性直接决定整车驾驶安全性与零部件使用寿命，这套转向操控台与方向盘的结构设计，全程围绕量产加工的落地可行性做细节打磨。方向盘轮圈采用变截面圆弧过渡，没有出现曲率突变的硬棱，既规避了注塑成型时熔体填充不均导致的表面缩痕，也让包胶工序中皮革或软质PVC的贴合张力更均匀，不会出现长期握持后边缘起翘脱胶的问题。三辐式支撑筋的背面预留了均匀的壁厚差，最薄处控制在2.8mm，最厚的轮毂连接位也不超过6mm，从根源上避免了厚壁位置冷却收缩产生的内部气孔，省去了后续二次补缩的工艺调整成本，支撑筋表面的细微拔模斜度控制在1.5度，既不会影响外观的一体感，也能让脱模过程中顶针受力均匀，不会在零件表面留下顶白痕迹。

旁边的仪表盘集成壳体，所有按键安装位的止口都做了0.15mm的公差预留，适配不同批次冲压按键的尺寸波动，不会出现按键卡滞或者松旷晃动的问题。仪表盘面罩的安装沉台做了一圈0.8mm深的溢胶槽，打胶装配时多余的密封胶会流入槽内，不会溢出到外观面影响整洁度，也能保证长期颠簸下的密封效果，避免灰尘水汽进入仪表内部导致电路故障。下方的多功能按键区域，每个按键的触发行程都预留了1.2mm的按压间隙，按键周边的缝隙均匀控制在0.3mm，既不会因为缝隙过大进灰，也不会因为热胀冷缩出现按键卡死的情况。

仪表盘侧面的小尺寸显示屏安装位，做了四个带缓冲垫的固定柱，缓冲垫采用邵氏硬度40度的橡胶材质，能过滤行驶过程中发动机传递过来的高频振动，避免显示屏长期受振出现花屏、接触不良的问题。整个操控台壳体的分型线都设置在零件的下边缘与侧方隐蔽位置，合模时产生的飞边经过简单打磨就能完全隐藏，不会出现在驾驶员日常可见的外观区域，减少了后续外观修整的工时。方向盘中央的盖板安装位，做了三个弹性卡扣与两个定位柱，装配时不需要额外打螺丝，徒手就能卡接到位，卡扣的卡接量控制在1.2mm，既保证装配后不会松脱，后续维修拆解时也不会轻易断裂。

所有与人手接触的表面都做了细微的皮纹蚀纹处理，蚀纹深度控制在0.08mm，既提升了握持时的摩擦力，长时间驾驶不容易打滑，也不会因为纹路过深积攒污渍，日常擦拭就能清理干净。转向柱连接的花键孔位，做了0.02mm的精度公差控制，与转向柱装配后同轴度偏差不超过0.03mm，高速行驶时不会出现方向盘抖动的问题，孔位周边做了一圈加强筋，分散转向时传递的扭矩，避免长期受力出现孔位开裂的情况。
