厂房布局用冷却水管排布设计方案

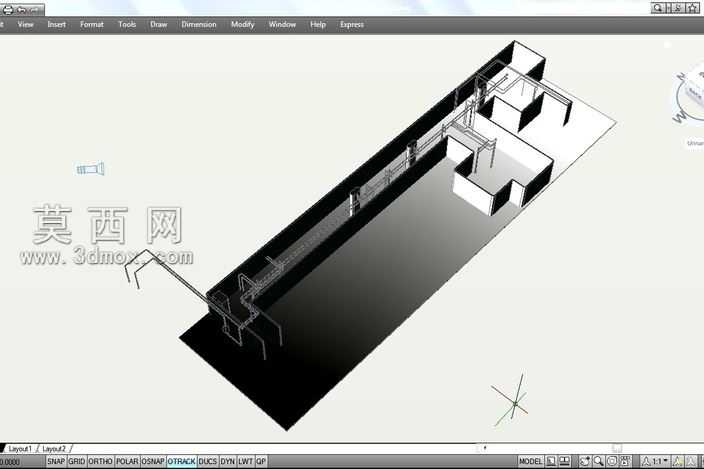

现场管线安装最常碰到的问题，就是冷却水管与厂房结构、其他工艺管线的干涉冲突，很多前期排布没考虑现场余量的管路，进场安装时要么硬掰管材产生应力集中，要么临时改线打乱整个冷却回路的压损平衡，用不了半年就出现焊缝渗漏、管段变形的问题。这套冷却水管排布方案，从加工适配的角度把所有现场可能碰到的安装矛盾提前消化在三维排布阶段，每一段管的转弯半径、支吊架预留位置、与墙体结构的净距都留足了现场操作空间。管段转弯处没有采用生硬的直角弯折，全部匹配对应管径的标准弯头曲率，既减少冷却水在转角处的湍流压损，也避免现场煨弯时出现管材壁厚减薄的隐患，不同管径的管段衔接处，异径接头的位置特意避开了管卡固定点，防止后期锁紧管卡时对接头处产生额外的径向应力。沿墙体敷设的主冷却水管，与墙面的净距刚好预留出保温层施工和后期检修的操作空间，不会出现管体贴墙导致保温层裹不严、凝露水侵蚀墙面的问题，分支管引出的位置全部设置在主管的侧上方，避免主管内的杂质沉积在分支管口堵塞末端冷却点位。排布时特意把所有需要安装阀门、流量计的管段位置，留足了操作手柄的转动空间，不会出现阀门装好后被旁边结构挡住没法开关的尴尬，跨区域的长距离直管段，每隔固定间距就预留了自然补偿的弯管段，不用额外加装补偿器就能消化管材热胀冷缩产生的形变，减少了管路的漏点风险。不同回路的管段分层排布时，冷却水管全部设置在其他工艺管线的下方，避免管线凝露水滴到其他设备管路上，所有穿墙的管段都预留了套管位置，安装时不用临时打洞破坏墙体结构，套管与水管之间的间隙也留足了密封填充的空间。每一个管段的下料长度都匹配标准管材的定尺长度，减少现场切割的废料量，管段之间的焊口位置全部避开了支吊架的受力点，防止焊缝长期承受管路重量产生疲劳开裂。排布时还考虑了后期管路维护的需求，需要经常拆检的过滤器、软接头位置，周围没有其他管线遮挡，检修时不用大范围拆除周边管路就能操作，整个管路的坡度也顺着冷却水的流向设置，能保证系统停机时管内的存水可以完全排空，避免冬季停机时管内积水冻裂管材。
