简易轮式传动小车结构设计作品

铝型材框架的孔位同轴度偏差，是这类简易轮组传动结构最容易在装配阶段踩的坑。框架上用于穿设轮轴的长条安装孔，若孔边存在冲压毛刺或者孔位轴线偏移，轮轴穿入后会出现卡滞，直接导致轮组转动阻力陡增，甚至出现单侧轮组抱死的情况。设计时特意将轮轴安装位的孔径预留了0.12mm的间隙公差，既不会因为间隙过大导致轮轴晃动，也能抵消铝型材切割、冲孔环节带来的微小形位误差，装配时无需额外修锉孔位就能顺利穿轴。

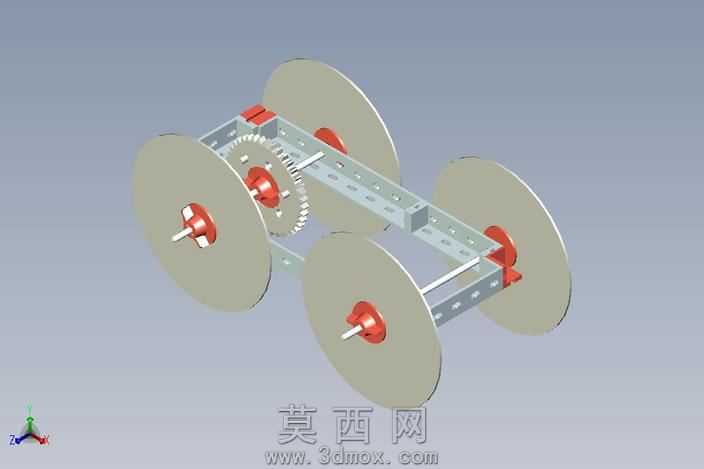

红色的轮毂固定件采用轴肩定位的方式，直接卡在轮轴的台阶位置，省去了额外的轴用挡圈或者顶丝固定结构，减少零件数量的同时，也避免了紧固件松动导致的轮组窜动。大直径的薄轮片选用平面度较好的板材加工，轮片与轮毂的贴合面做了浅沉台设计，装配时轮片卡入沉台就能自动找正中心，不会出现轮片偏摆导致的行驶走偏问题。

框架中部的传动齿轮组，啮合间隙控制在0.08mm到0.15mm之间，间隙过小会导致齿轮传动卡滞、磨损加快，间隙过大则会出现传动回程差，动力传递出现迟滞。齿轮的安装轴直接固定在铝型材框架的预留槽位内，槽位的长度方向预留了微调空间，装配时可以根据实际啮合手感调整齿轮轴的位置，调整到位后再用紧固件锁死，不需要额外做定位工装就能保证啮合精度。

框架上的长条镂空槽并非单纯为了减重，槽位的位置刚好避开了轮组转动的干涉区域，同时也能作为后续加装传感器、电池模块的安装位，拓展功能时不需要重新在框架上打孔，直接利用现有槽位加装紧固件即可。轮轴伸出轮毂的长度做了严格控制，既不会因为轴伸过长剐蹭到轮片外侧，也不会因为轴伸过短导致轮毂固定不牢，轮片转动时的端面跳动量可以控制在0.2mm以内，低速行驶时不会出现明显的颠簸晃动。

这类简易传动结构没有冗余的装饰零件，所有结构件都兼顾功能与装配便利性，哪怕是初次接触机械装配的实训人员，也能顺着零件的定位结构完成整机组装，不需要反复对照装配图调整零件位置，装配过程中出现错装的概率极低。传动路径从齿轮组直接传递到前后轮轴，没有多余的中间传动件，动力传递的损耗被压到最低，哪怕用小功率的驱动模块也能带动整台小车平稳行驶。
