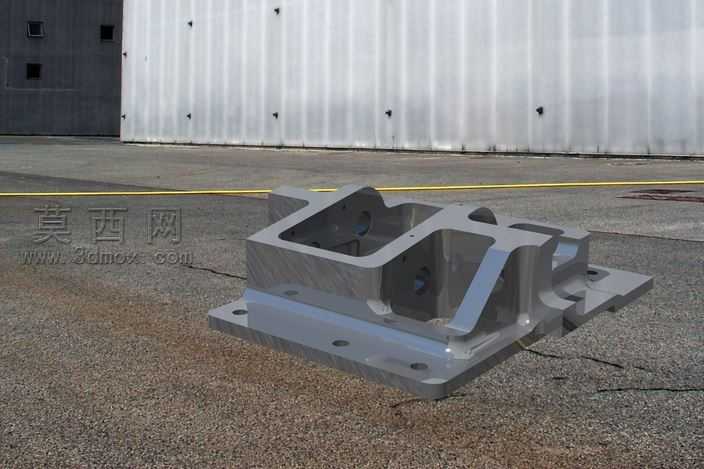

门窗用金属安装基座加工组件

门窗五金件的安装基座长期承受反复启闭带来的交变载荷，传统铸造成型的基座常因壁厚不均出现应力集中，在高频使用场景下容易在转角位置萌生裂纹，直接影响门窗的开合精度与使用寿命。这款金属基座的结构设计完全围绕加工落地的可行性做调整，底部安装法兰的沉孔位置特意做了0.2mm的让刀余量，避免铣削加工时刀具在孔边缘留下振纹，装配时密封胶圈能完全贴合沉孔端面，不会因为加工刀痕出现雨水渗漏的问题。腔体内部的加强筋没有采用常规的等厚设计，靠近安装孔位的筋条厚度比远端厚1.5mm，既保证了螺栓锁紧时的结构刚性，又不会因为局部材料堆积在热处理环节出现变形翘曲。侧壁的减重槽不是单纯为了抠除材料减重，槽体的转角全部做了R3的圆弧过渡，铣刀可以连续走刀完成加工，不需要频繁换刀清角，能把单工件的加工时长压缩近两成。基座与门窗型材贴合的安装面特意留了0.1mm的刮研余量，现场安装时可以根据型材的实际平面度做微量修配，不会因为型材生产的尺寸公差导致安装后基座出现倾斜，影响后续传动组件的啮合精度。腔体内部的走线槽边缘做了倒钝处理，穿设线路时不会刮破线缆绝缘层，哪怕是长期处于潮湿的户外工况，也不会出现线路短路的隐患。法兰面的定位销孔采用了配作工艺的预留设计，加工时不需要做过高的位置精度要求，现场装配时可以根据相邻构件的实际位置做最终铰孔，能抵消前期加工累积的位置误差，让整套五金组件的装配同轴度控制在0.05mm以内。筋条与腔体壁的衔接位置没有做直角连接，全部采用渐变圆弧过渡，既减少了加工时的应力残留，也能在承受冲击载荷时把应力均匀分散到整个基座结构上，不会在衔接位置出现应力断裂。整个构件的所有外露棱边都做了C0.5的倒角处理，安装时不会划伤施工人员的手部，后续做表面氧化处理时，药液也能均匀覆盖所有表面，不会在棱边位置出现镀层厚度不均的问题，提升构件的抗腐蚀能力。
