超立方体进化版双喷头3D打印设备

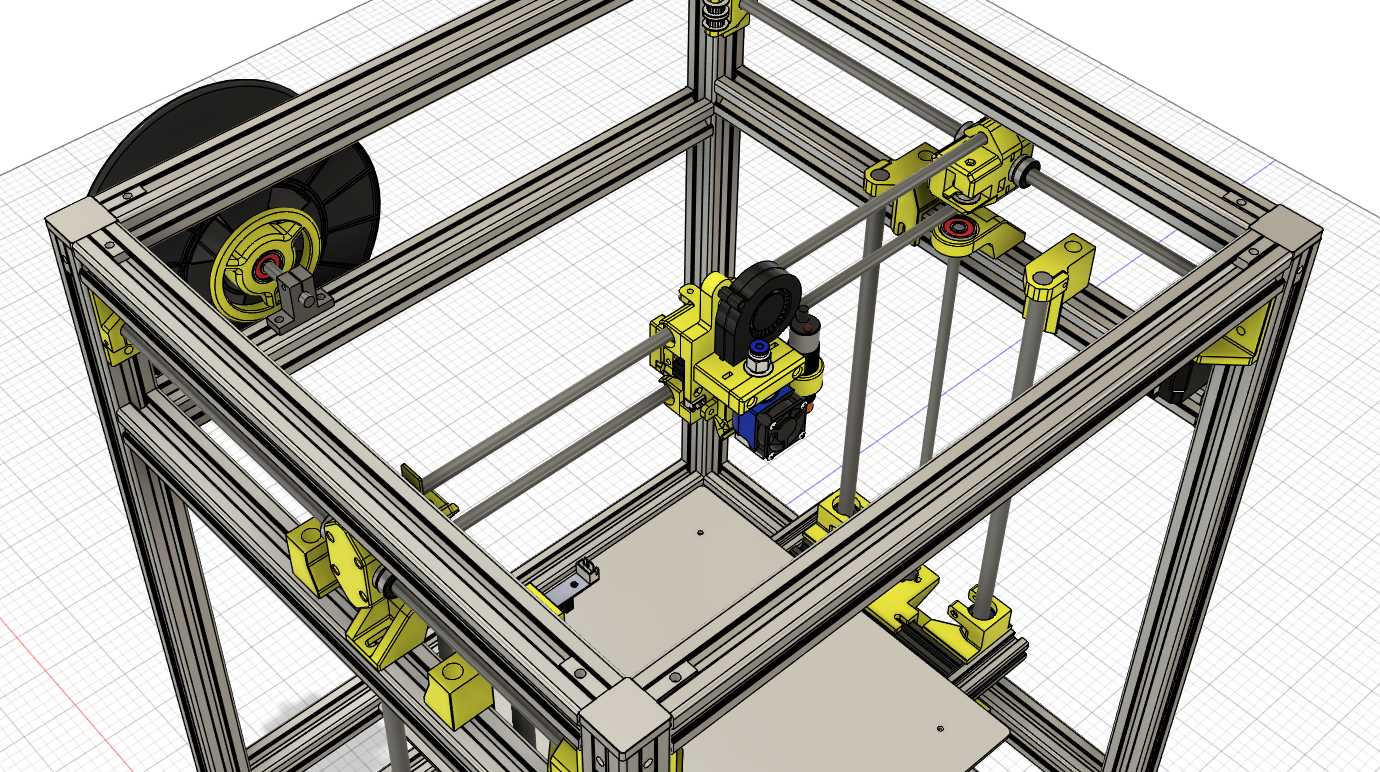

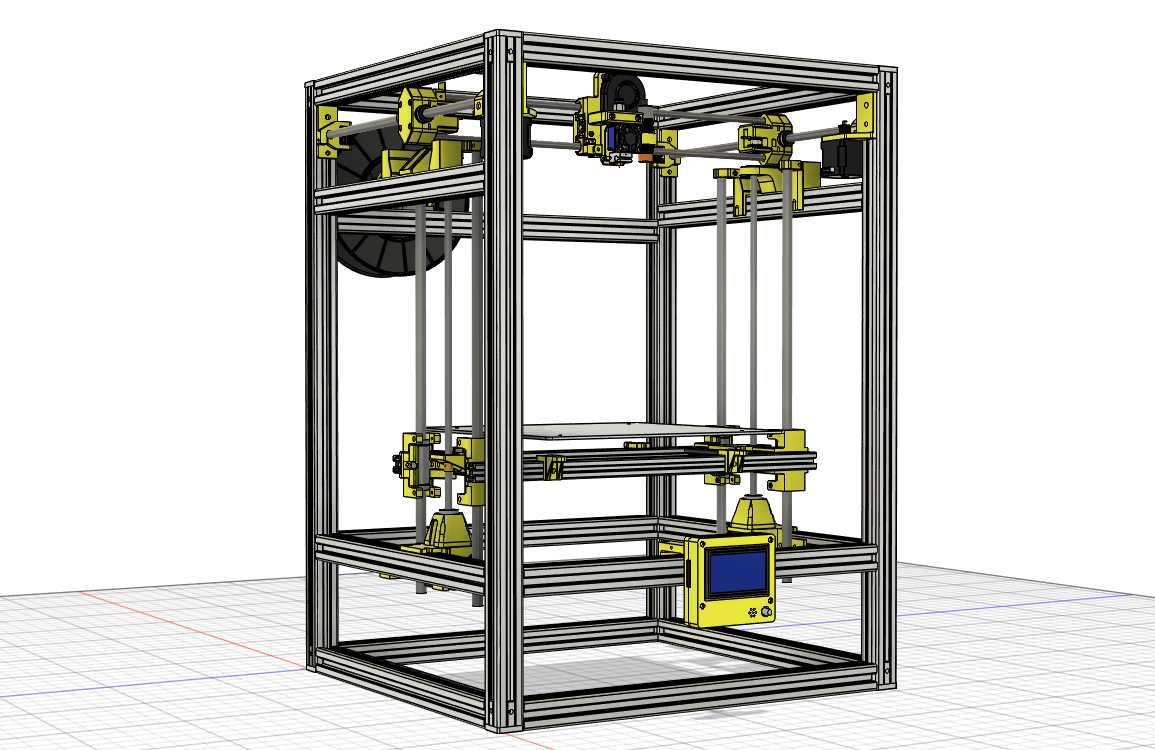

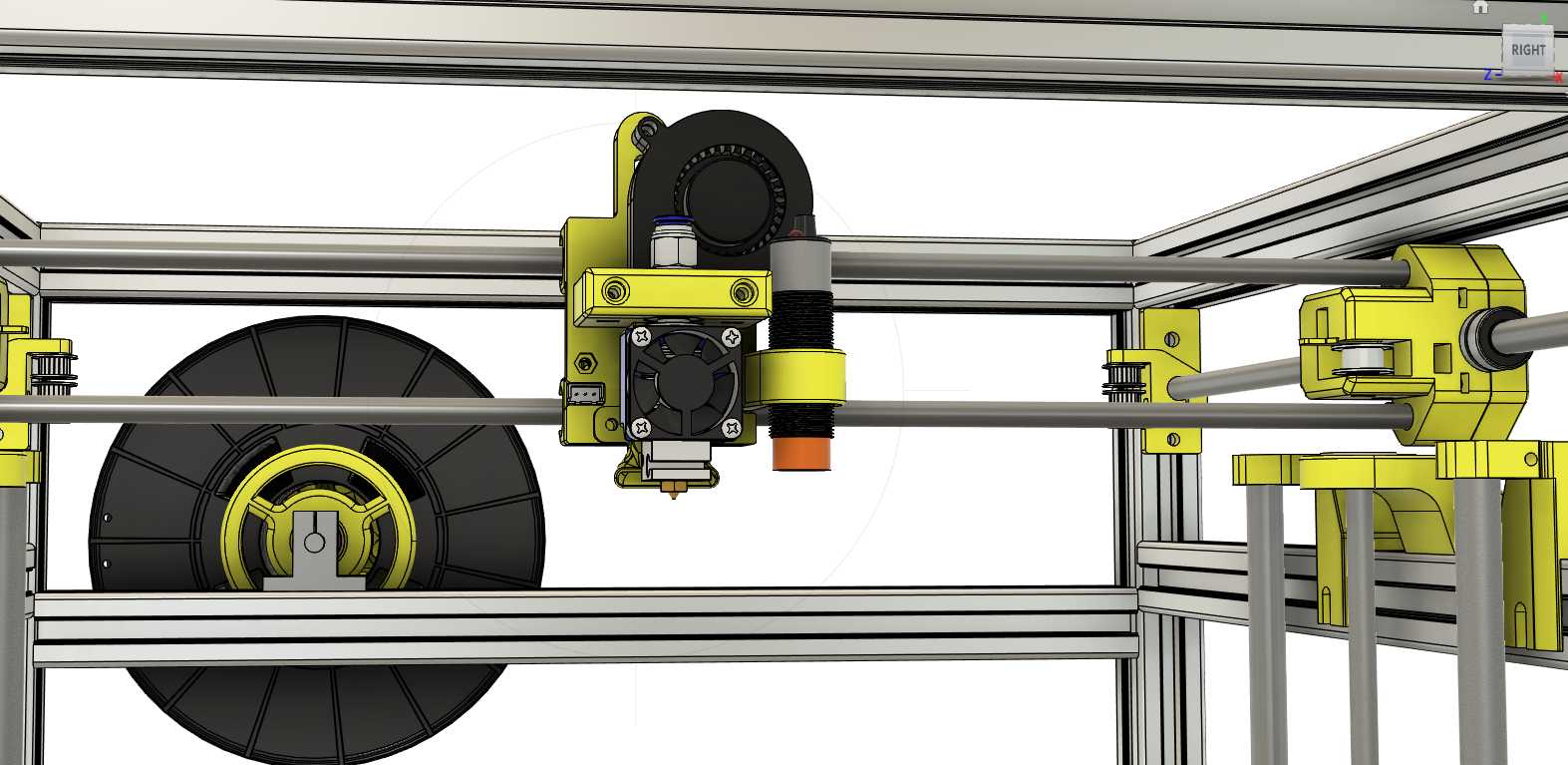

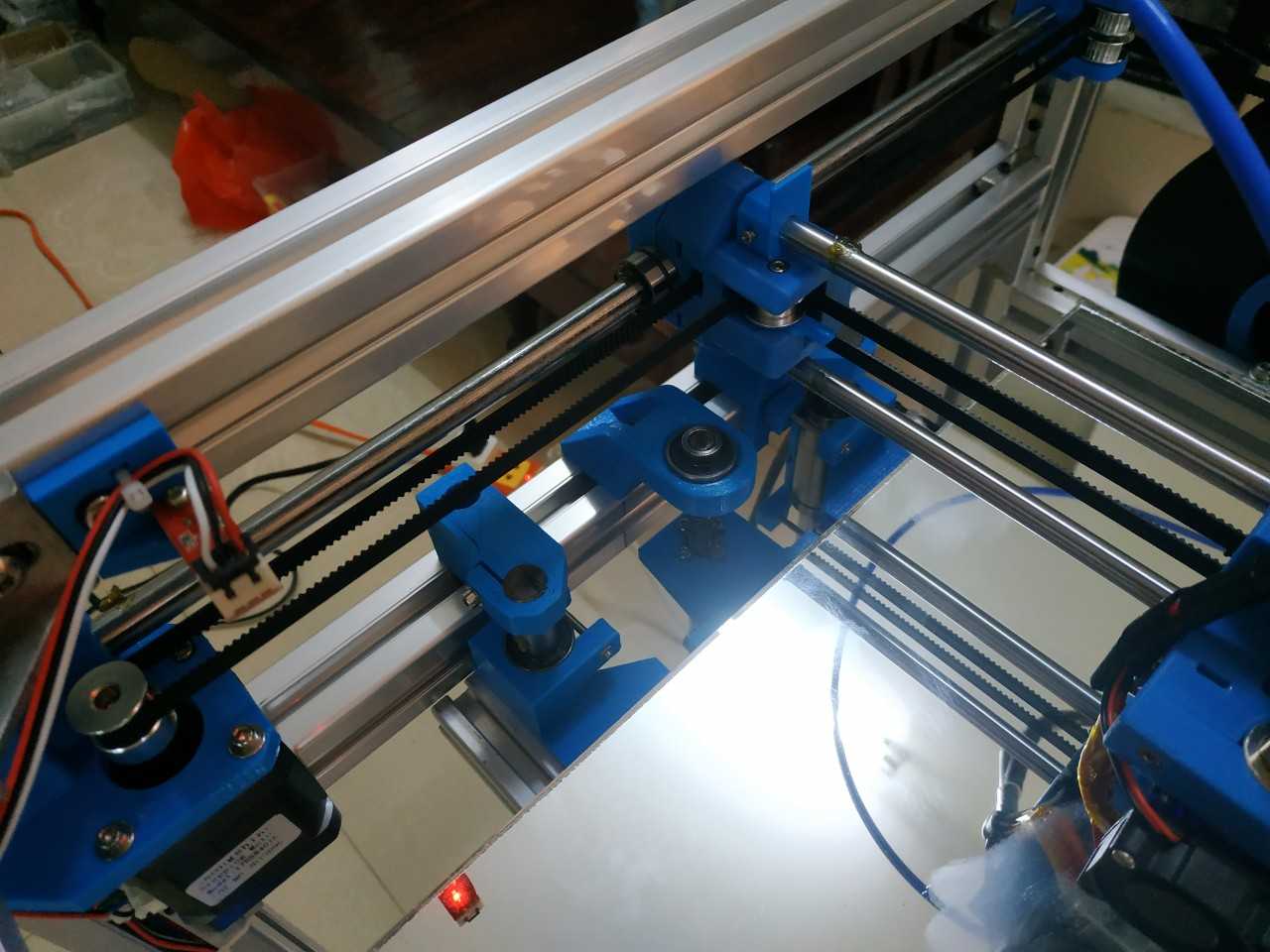

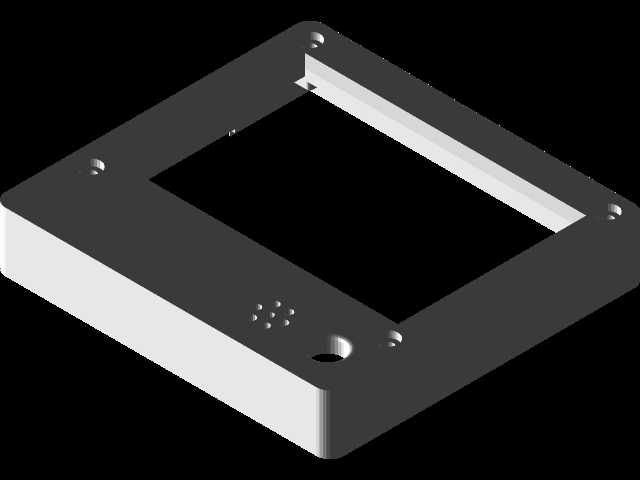

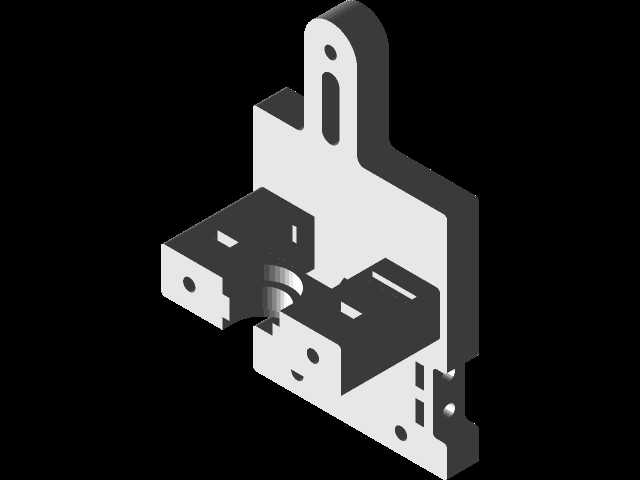

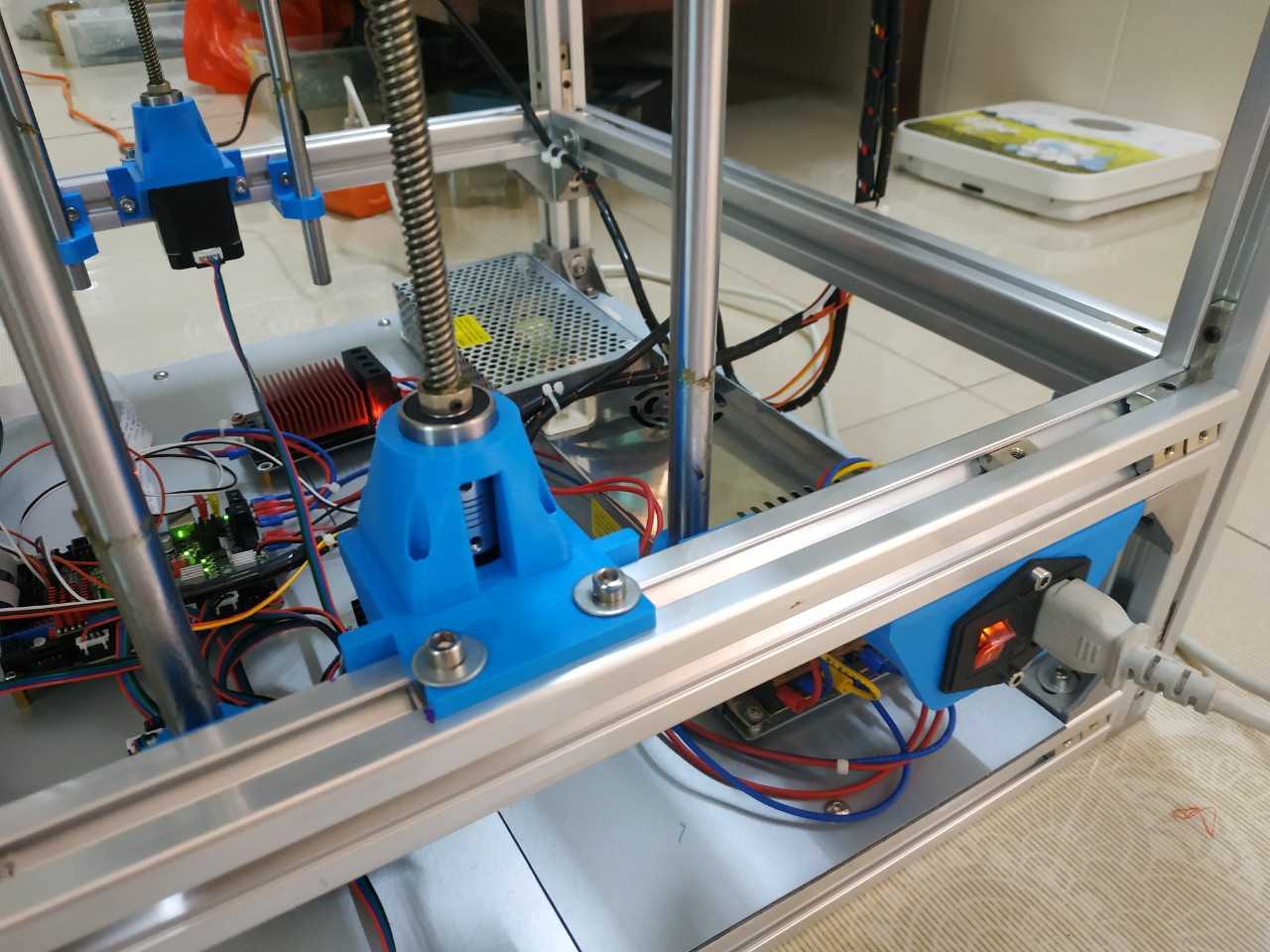

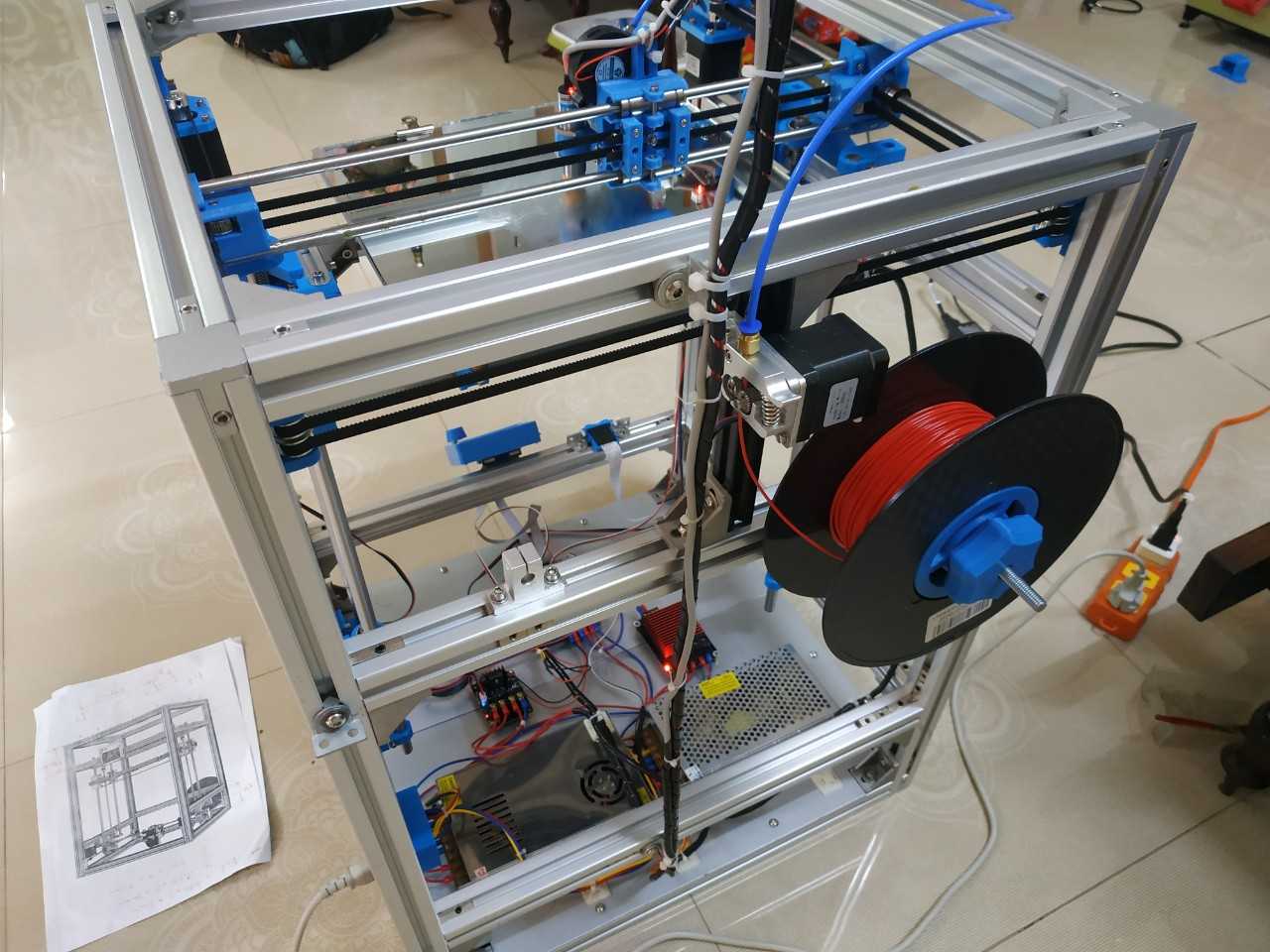

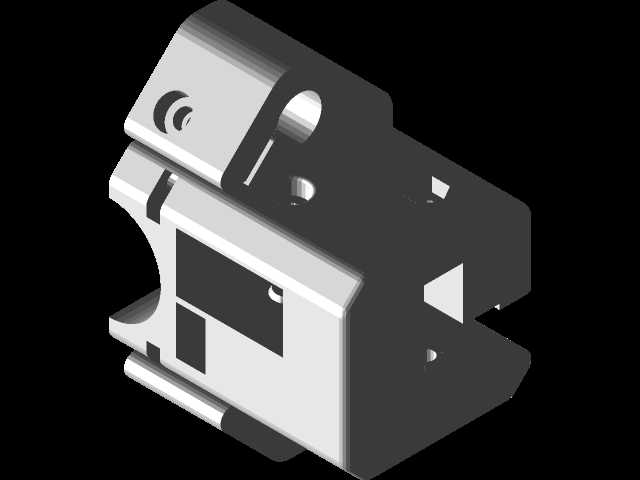

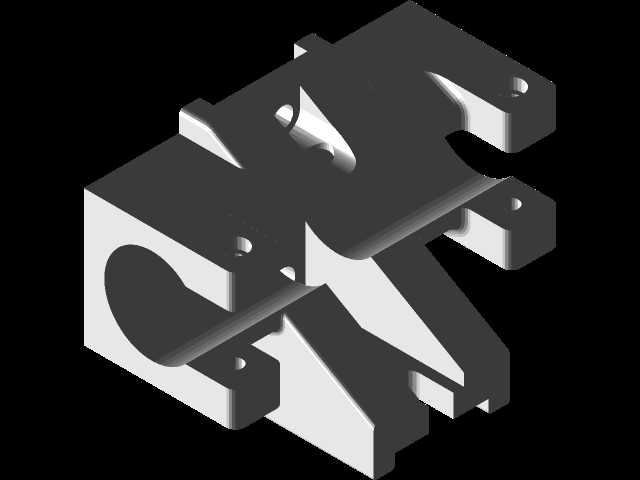

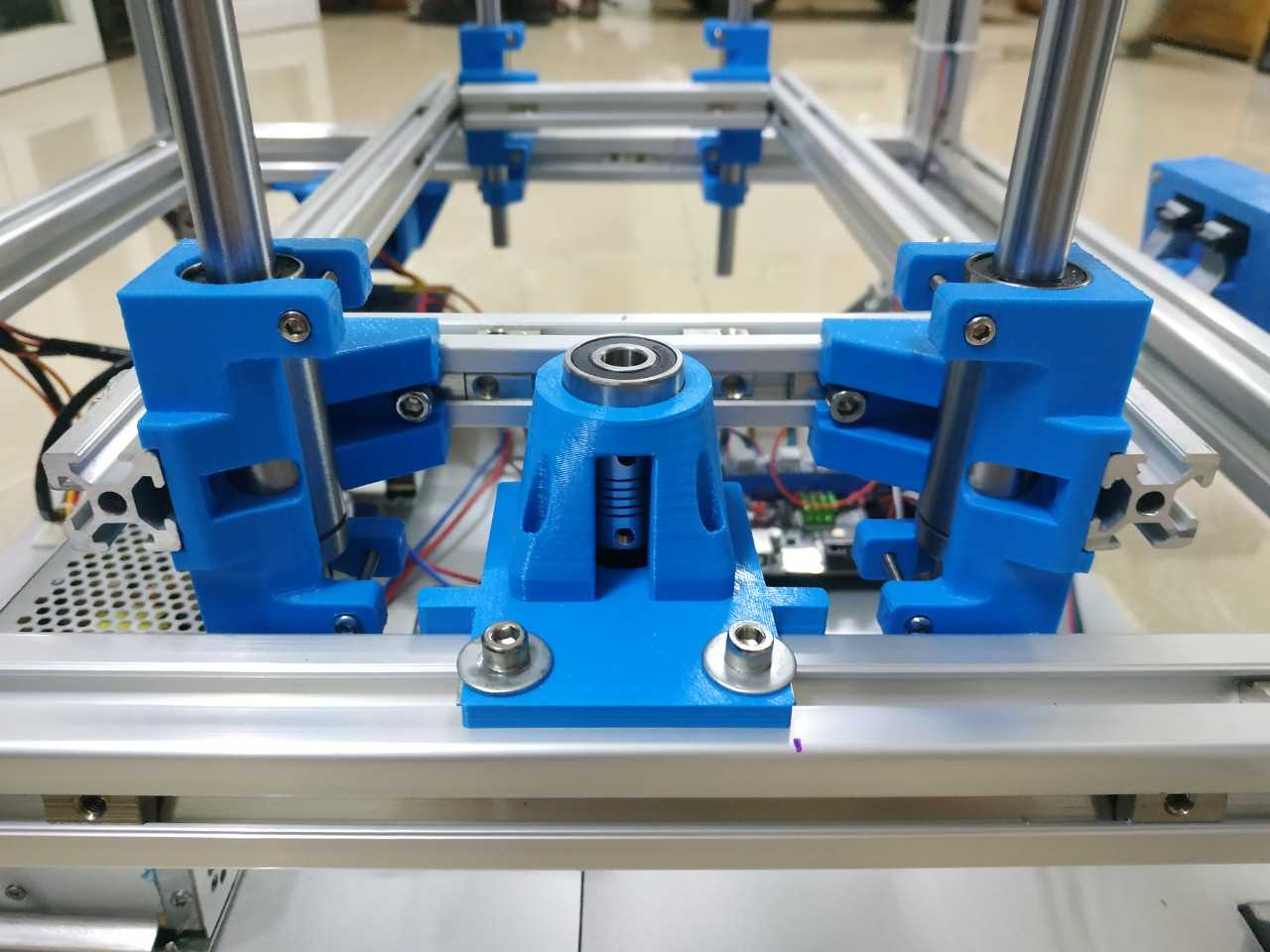

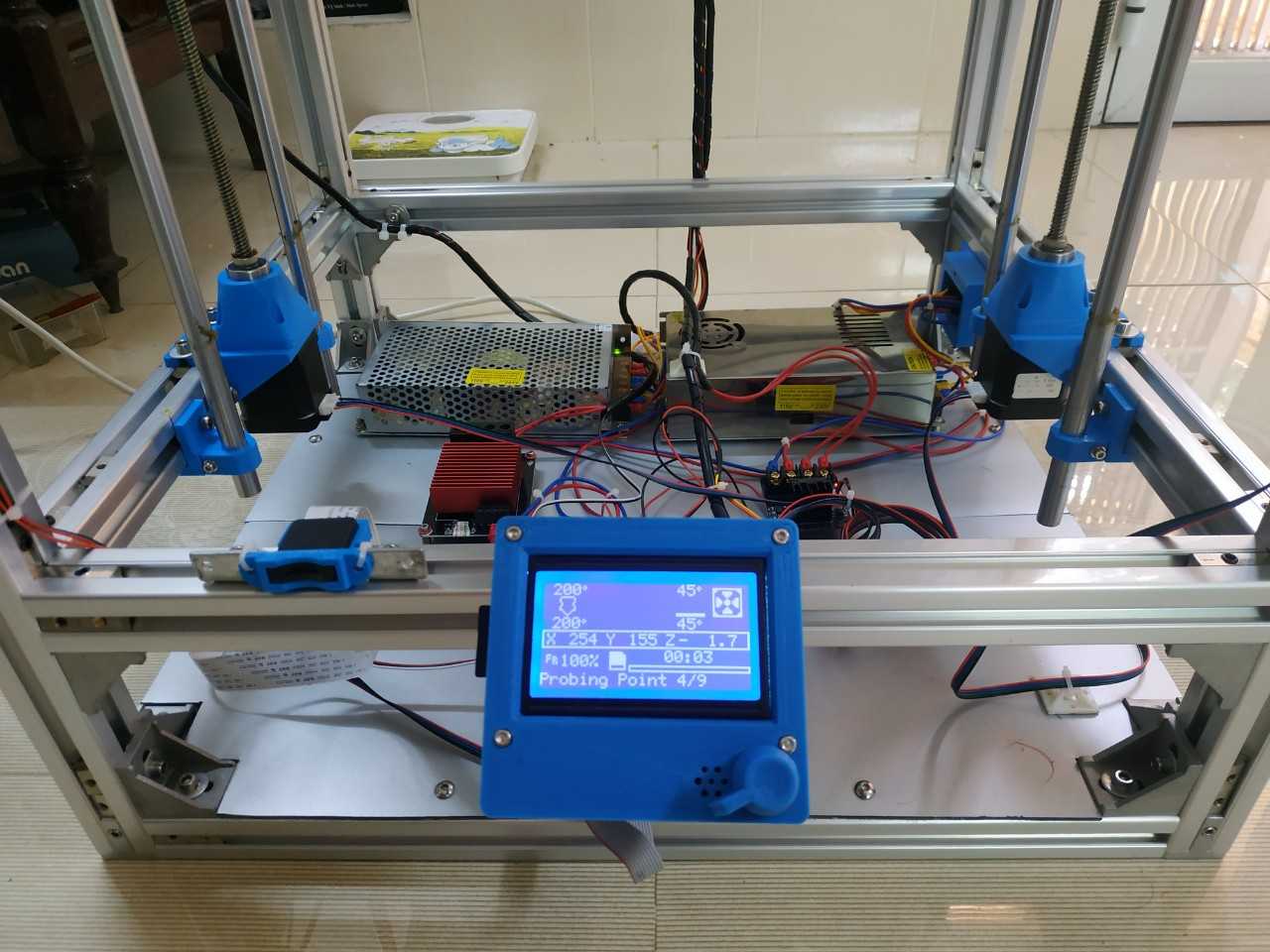

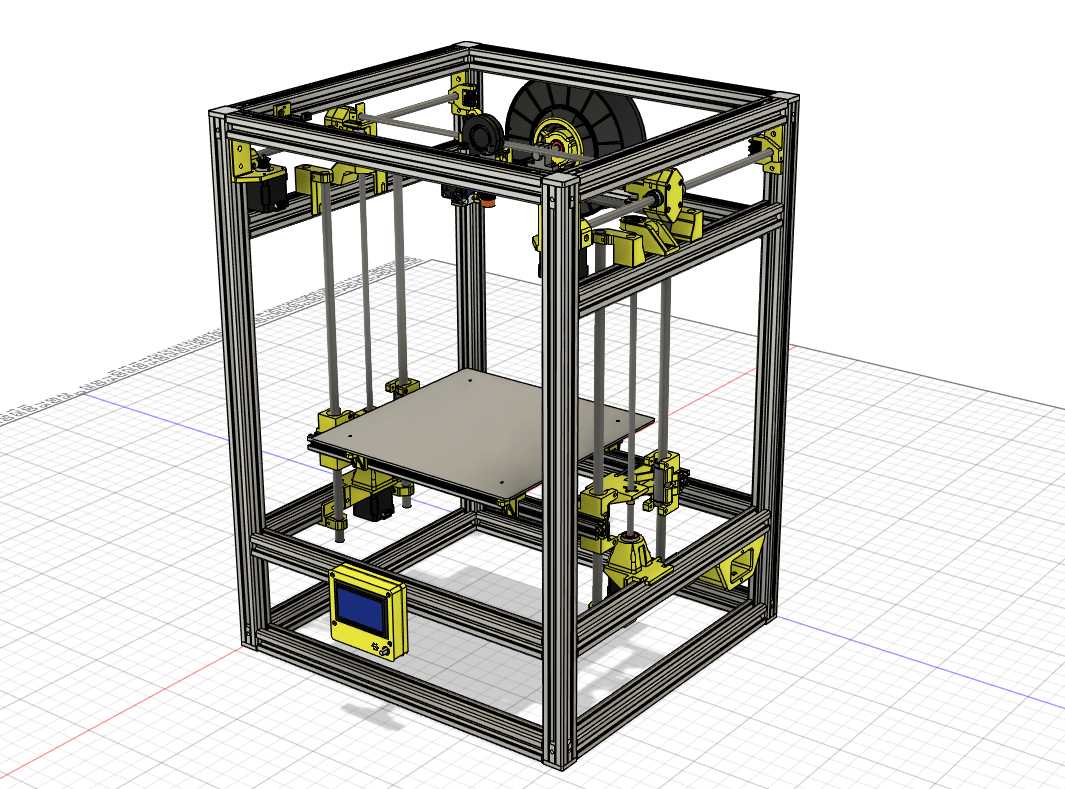

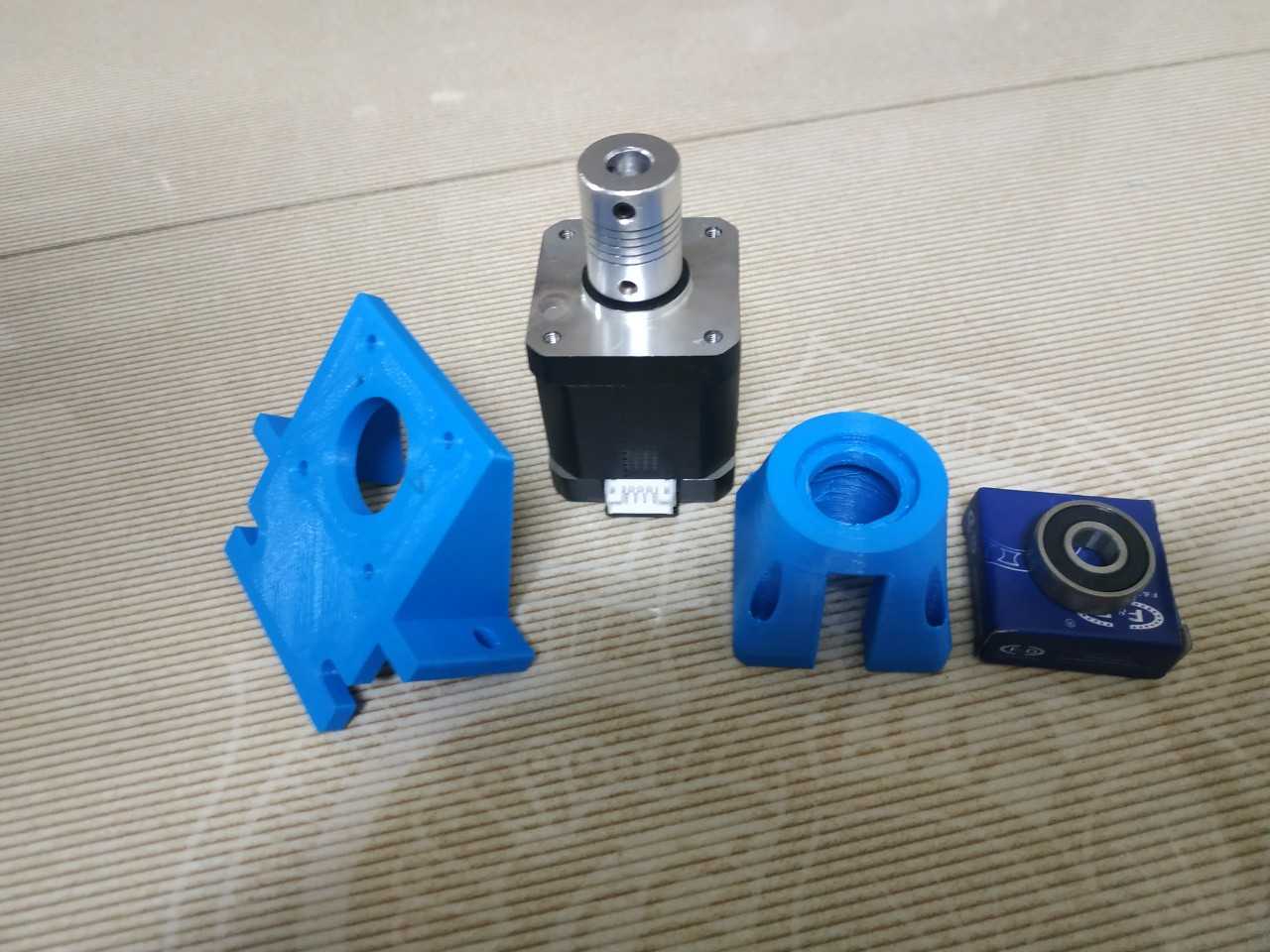

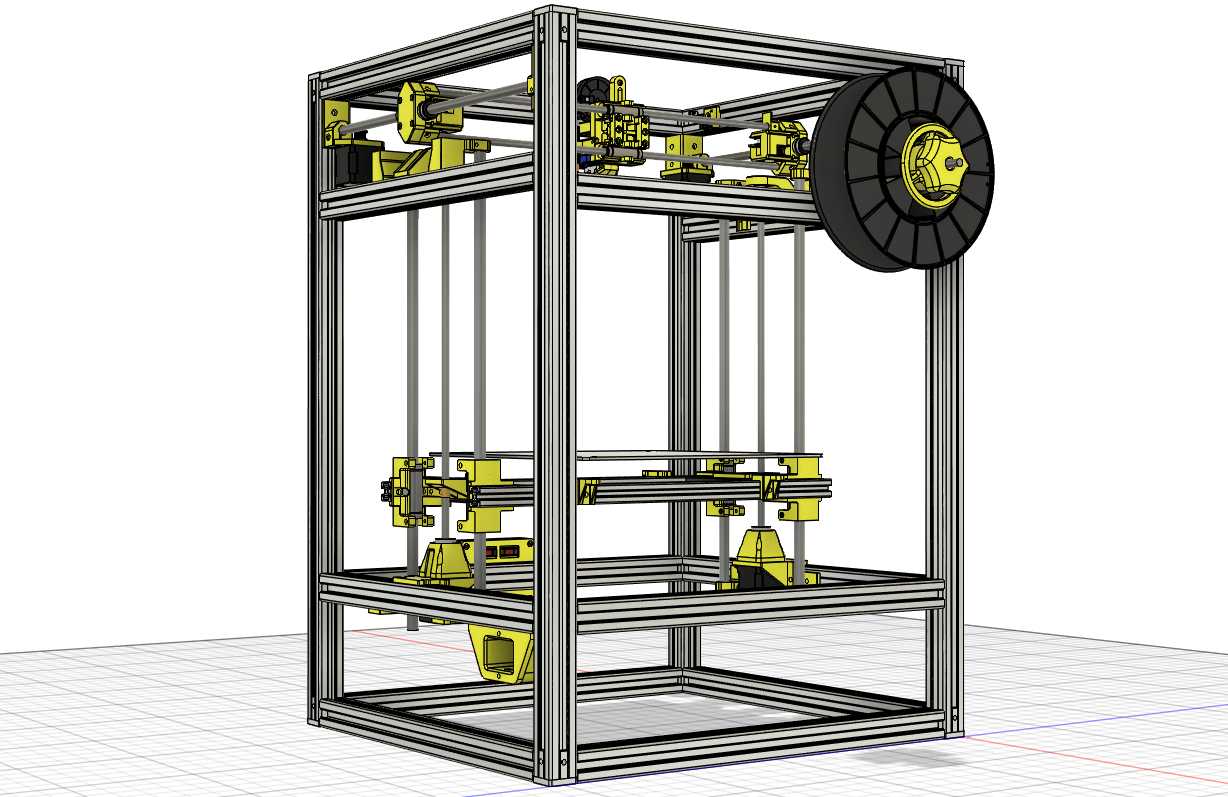

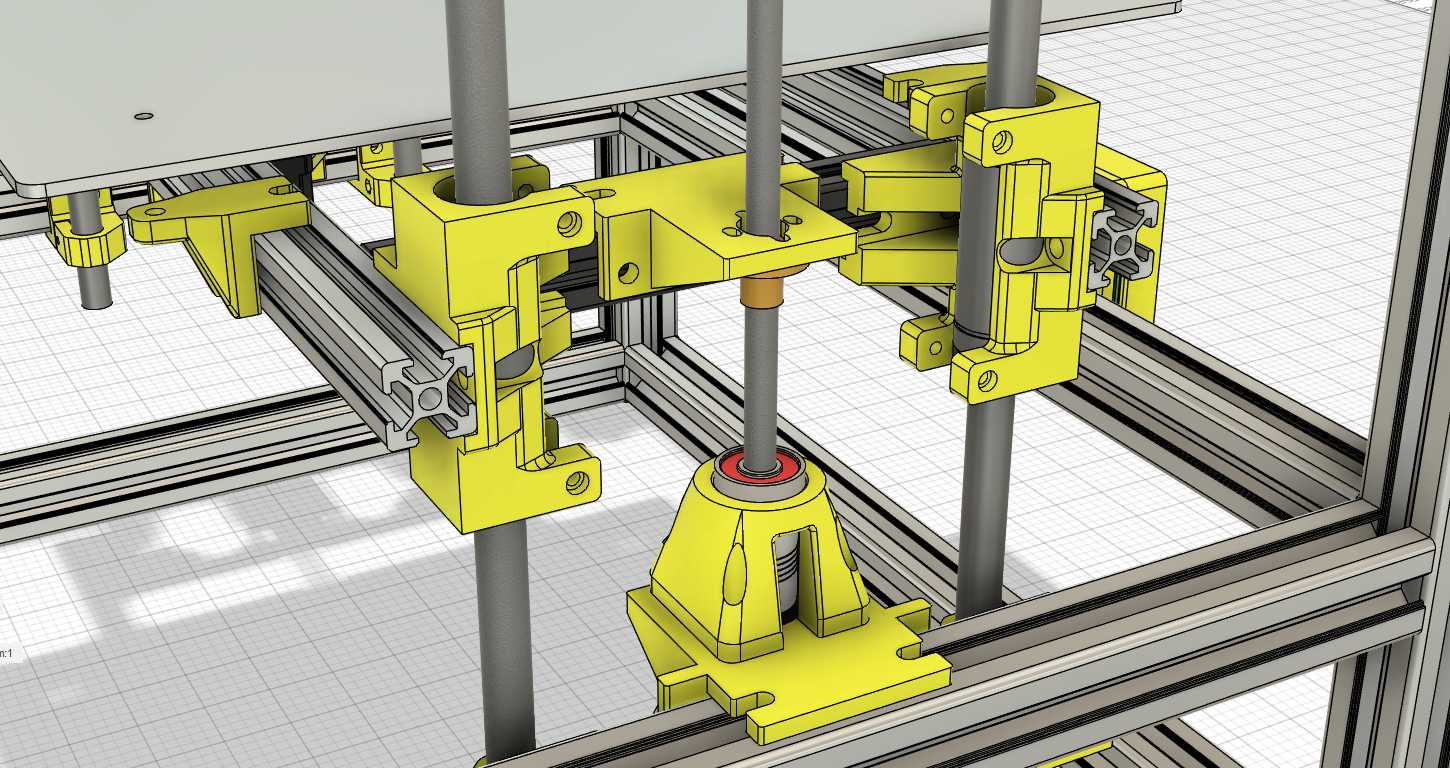

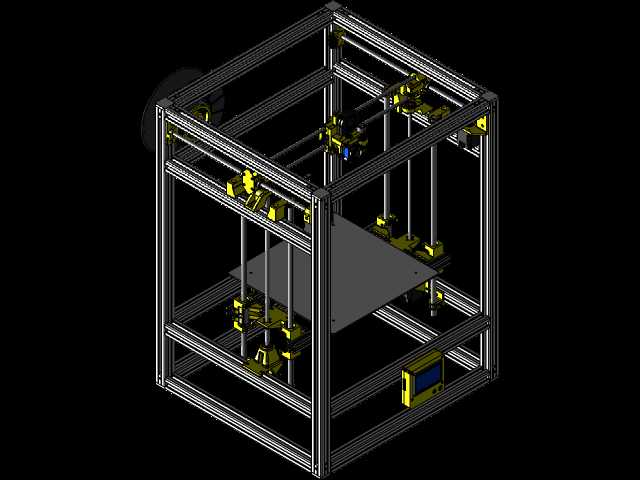

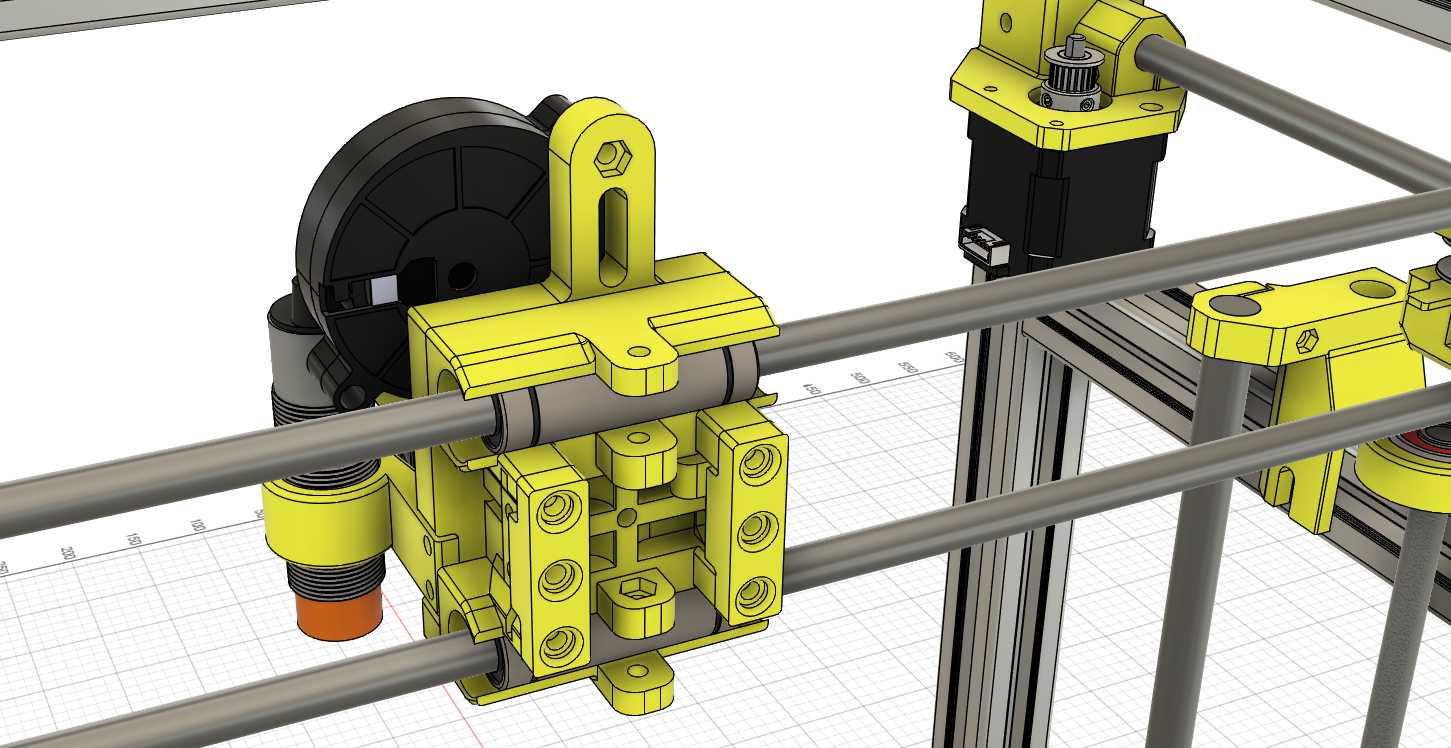

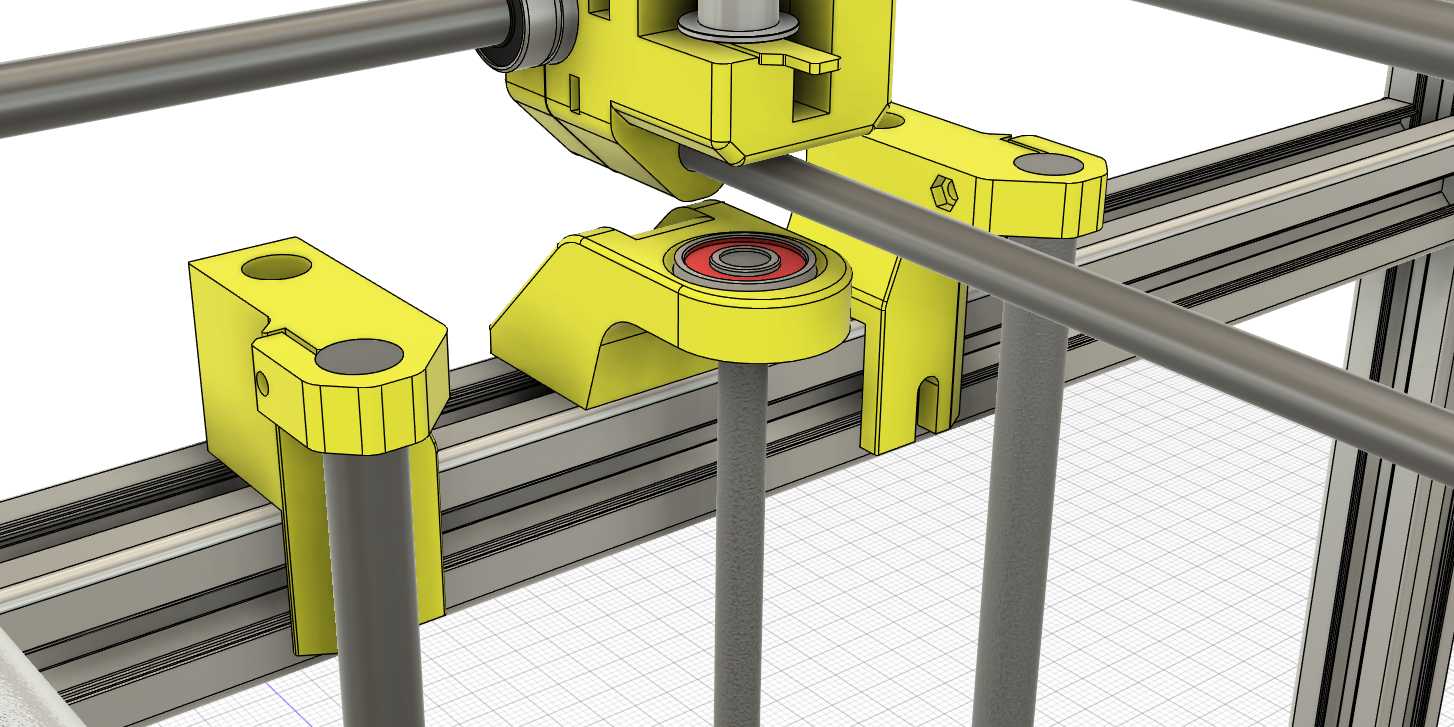

本作品为超立方体进化架构的双喷头3D打印机三维建模成果，整体采用工业铝型材搭建封闭式框架结构，在建模阶段严格遵循300x300x350mm的工作尺寸参数进行比例校准，每根铝型材的连接位、型材槽口的卡位结构都按照标准欧标铝型材规格做了精准的尺寸还原，确保框架整体的结构刚性与装配可行性。模型针对双喷头挤出系统做了精细化建模，还原了E3D V6 Dual双喷头模组的安装结构，包含双送料机构、喷头散热块、加热块、喷嘴的完整结构，同时对X轴传动的同步轮、皮带张紧结构，Y轴的移动平台支撑组件，Z轴的688RS轴承底座、丝杆传动结构都做了细节还原，每一处运动部件的装配间隙都按照实际3D打印机的装配公差做了预留，避免出现结构干涉的问题。建模过程中对设备的外置操控面板做了独立建模，包含显示屏外壳、操作按键的细节结构，框架顶部的料盘支架、耗材导向结构也完整呈现，还原了耗材从料盘送入挤出头的完整走料路径。渲染阶段采用工程网格地面作为展示基底，对铝型材部件赋予哑光银灰色金属材质，对3D打印成型的结构件赋予明黄色哑光工程塑料材质，对传动皮带、同步轮赋予黑色橡胶与金属组合材质，对显示屏面板赋予深色半透明玻璃材质，通过材质区分清晰展现不同部件的功能属性。设计思路上基于经典超立方体3D打印机的结构做进化优化，调整了双喷头的安装位布局，优化了Z轴轴承底座的固定结构，提升Z轴运动的稳定性，双喷头的配置支持双色打印或者可溶性支撑打印，拓展了设备的打印适用场景，封闭式的铝型材框架能够减少打印过程中外界气流对成型腔温度的干扰，提升大尺寸模型打印的成型成功率，整体模型结构完整，可直接用于3D打印机的DIY组装参考、结构改装验证。
