带拨齿的传动链条链轮装配结构

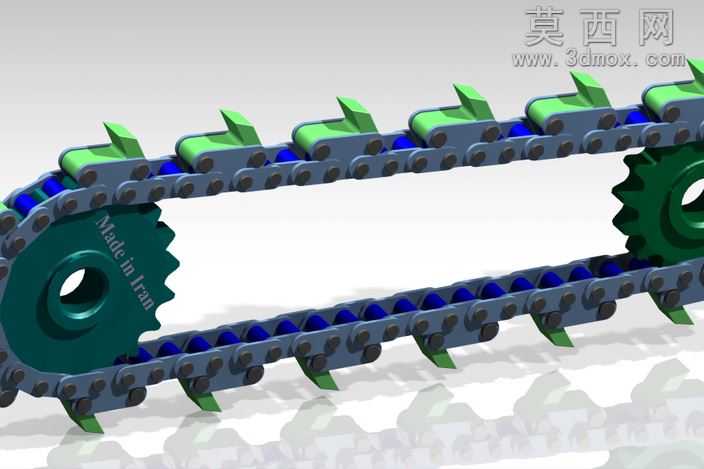

本作品为链传动机构的三维装配模型，完整还原了带外置拨齿的输送链条与配套链轮的啮合传动结构，建模过程严格遵循机械设计手册中链传动的参数规范，针对滚子链的各组成零件进行了精细化建模：包含外链板、内链板、销轴、套筒、滚子等标准链节零件，同时根据输送工况需求，在每间隔固定节距的外链板上增设了绿色的外置拨齿结构，可用于输送线中对物料的拨动推送作业。建模阶段先通过参数化草图绘制链轮的齿形轮廓，依据滚子直径、节距、齿数等核心参数生成链轮的渐开线齿形，经拉伸、倒角、阵列等特征操作完成链轮主体建模，同时在链轮端面添加了标识字符细节提升模型真实感；链条部分采用单节链节建模后沿预设轨迹阵列的方式完成整体装配，精准匹配两个链轮的中心距与包角范围，确保每一处链节滚子与链轮齿槽的啮合位置无干涉。材质渲染阶段，对链轮赋予深绿色金属漆材质模拟工业传动件的表面处理效果，链板采用深灰色金属材质还原钢制链板的质感，滚子部分赋予深蓝色耐磨材质表现套筒滚子的耐磨属性，外置拨齿采用亮绿色工程塑料材质区分功能结构，同时在模型下方添加了柔和的地面反射效果，提升整体渲染的真实感。模型内置了DMU运动学仿真设置，可直接打开实现链条与链轮的啮合传动动画模拟，完整复现链传动的运动过程，清晰展示链节进入啮合、承载传动、退出啮合的全流程动作，整套模型共包含124处配合约束，各零件间的装配关系完全符合实际链传动的装配逻辑，可用于链传动原理教学、输送机构方案设计参考、传动结构运动验证等场景，帮助设计者直观理解带附件链条的传动特性与结构组成。
