保时捷968金属板进气歧管三维设计作品

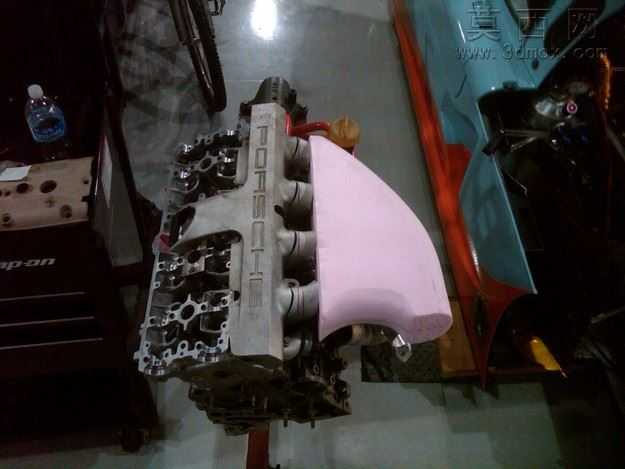

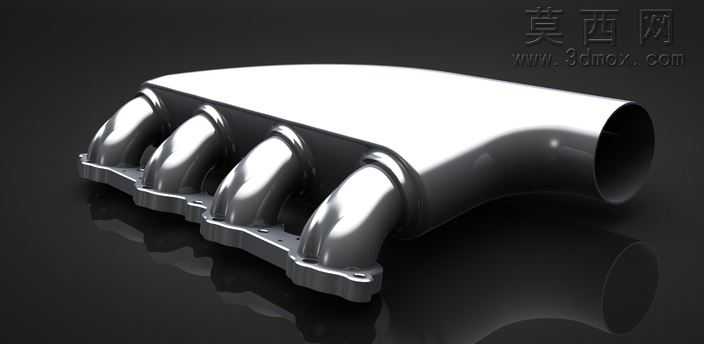

本作品为适配保时捷968车型的金属板进气歧管三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先基于该车型发动机舱的安装边界、进气流量匹配需求确定整体轮廓尺寸，以等长进气道的流体力学要求为核心设计依据，对四个进气支路的曲率、管径过渡段进行反复校准，避免进气过程中出现紊流、各缸进气量不均的问题。建模过程中对歧管的安装法兰面做了精准的孔位定位，严格匹配发动机缸盖的安装点位，法兰厚度、密封槽结构均参照原厂金属件的工艺要求设计，保证后续装配的密封性与连接强度。主体进气腔体采用薄壁金属板材的成型逻辑构建，曲面过渡处做了连续的G2曲率衔接，既满足金属板材冲压、焊接成型的工艺可行性，也避免了尖锐折角带来的应力集中问题。渲染阶段采用抛光金属材质，还原铝合金或不锈钢板材经精密加工、表面抛光后的金属质感，对曲面的高光反射、环境映射做了精细化调整，清晰呈现出歧管流畅的曲面形态与精密的加工质感，同时在安装底座、管路衔接处做了细微的倒角、工艺棱线处理，还原真实金属构件的加工细节。结构设计上兼顾了进气效率与结构强度，主进气腔与四个支路的衔接处做了顺滑的导流曲面，引导进气平稳分配至各个气缸，外部的加强筋结构在不增加过多重量的前提下提升了歧管整体的刚性，避免高转速下进气负压带来的腔体形变。整个设计过程围绕保时捷968的动力输出特性展开，在保证安装适配性的前提下优化进气道的流体性能，金属板材的结构设计也兼顾了轻量化与耐用性，能够直观呈现该改装进气部件的最终形态与结构特点，为后续的加工制造、性能仿真提供精准的三维数据支撑。
