风电涡轮叶片成型模具三维结构

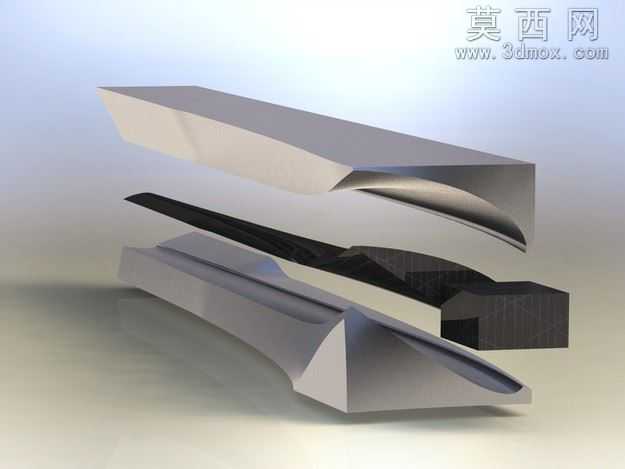

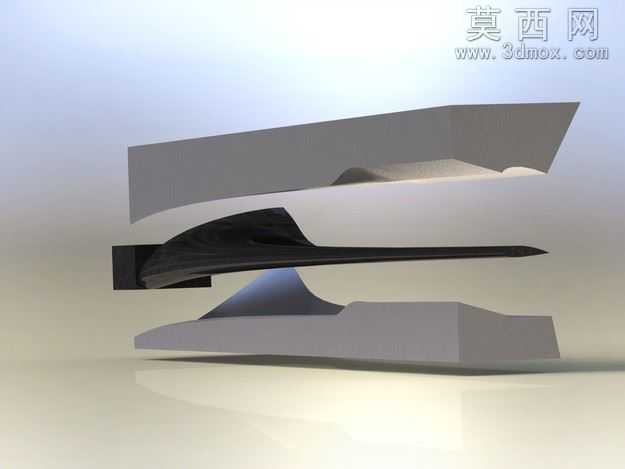

本作品为风力涡轮叶片的成型模具三维建模成果，建模过程中严格遵循风电叶片的气动外形设计逻辑，先基于叶片翼型数据提取各截面的轮廓曲线，通过放样、曲面拟合等操作构建出叶片本体的参考曲面，再以此为基础拆分出上下模腔的成型面，保证模腔曲面与叶片外轮廓的贴合精度，避免成型后叶片出现型面偏差影响气动效率。模型完整呈现了模具的上下模主体结构与中间叶片成型工位的对应关系，上下模的分型面沿着叶片的最大轮廓线进行设计，确保开模取件时不会刮伤叶片表面，同时在模具的端部设置了定位安装结构，用于合模时的精准对位，减少合模错位带来的成型缺陷。材质渲染方面，上下模主体采用金属模具钢的哑光金属质感，还原真实模具的金属肌理与表面磨砂处理效果，中间的叶片成型件采用碳纤维复合材料的深黑哑光材质，区分模具与成型工件的视觉差异，背景采用渐变浅灰调突出模型主体结构，光影设置采用斜向主光源搭配环境补光，清晰展现模腔的曲面弧度、分型面的贴合缝隙以及各结构的棱边过渡细节。设计过程中充分考虑了风电叶片模具的实际生产需求，模腔的曲面过渡做了圆角优化处理，避免应力集中导致模具在反复开合模过程中出现开裂，同时模具的外侧结构做了平整化设计，方便后续加装加热管路、顶出机构等配套生产组件，整体建模精度满足模具开模前的结构验证需求，可用于风电叶片成型工艺的方案展示、模具结构的干涉检查以及生产前的装配模拟，帮助设计人员提前排查模具结构中存在的不合理之处，缩短模具的开发周期，降低实际开模的试错成本。
