小型水平轴风力发电机组三维结构模型

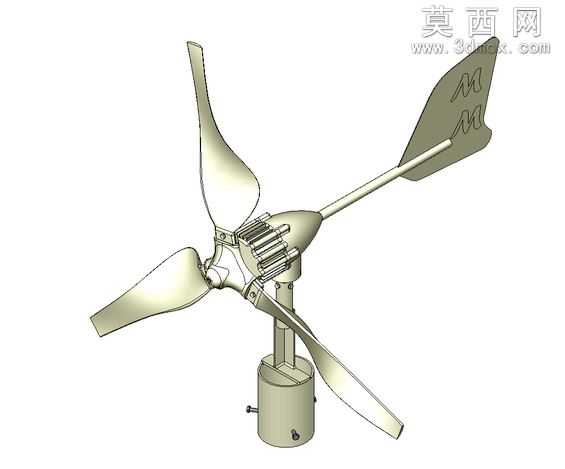

本模型为小型水平轴风力发电机组的完整三维结构模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循小型民用风力发电机的实际结构比例，还原了设备从风轮捕风到转向对风、机舱传动再到底座固定的全链路结构细节。模型的风轮部分设计了三枚流线型扭曲叶片，叶片曲面依据翼型气动规律构建，曲面过渡顺滑无破面，能够直观展现叶片捕风的气动外形逻辑，叶片与轮毂的连接结构做了细节还原，可清晰看到叶片根部的安装定位结构。机舱部分完整还原了内部传动组件的排布逻辑，从轮毂输入轴到增速结构、发电单元的装配关系清晰明了，机舱外壳采用流线型曲面设计，可降低风阻对设备运行的影响。尾舵部分采用双叶式尾翼结构，尾翼与机舱尾部的转向轴做了联动结构设计，能够直观展现风机依靠尾舵实现自动对风的工作原理，尾翼表面的加强结构也做了细节刻画，还原真实尾舵的结构强度设计。底部支撑结构包含立柱与回转底座，底座上的固定接口、接线端口等细节均有体现，可清晰展现风机的安装固定方式。模型各部件均做了独立的材质区分，叶片采用哑光复合材质表现，机舱与底座采用金属漆面材质，尾舵采用轻质板材材质，渲染效果贴合真实设备的材质质感，各部件之间保留了合理的装配间隙，可支持拆解查看内部结构，也可用于装配干涉检查、结构原理演示、风能设备教学展示等场景，建模过程中对非关键的微小工艺倒角做了合理简化，在保证结构完整性的同时兼顾了模型的运行流畅度，整体结构逻辑严谨，无几何错误，能够准确还原小型水平轴风力发电机的真实构造与工作原理。
