17.68传动比齿轮箱减速机构三维设计

项目分类:通用机械零部件 发布时间:2014-04-04 ID:9932
  • 17.68传动比齿轮箱减速机构三维设计
  • 17.68传动比齿轮箱减速机构三维设计
  • 17.68传动比齿轮箱减速机构三维设计

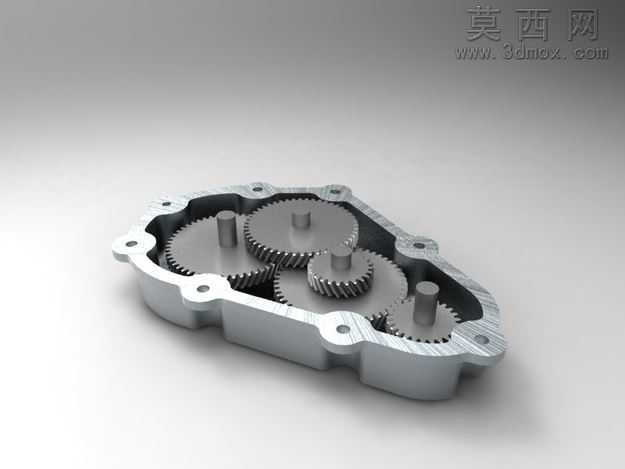

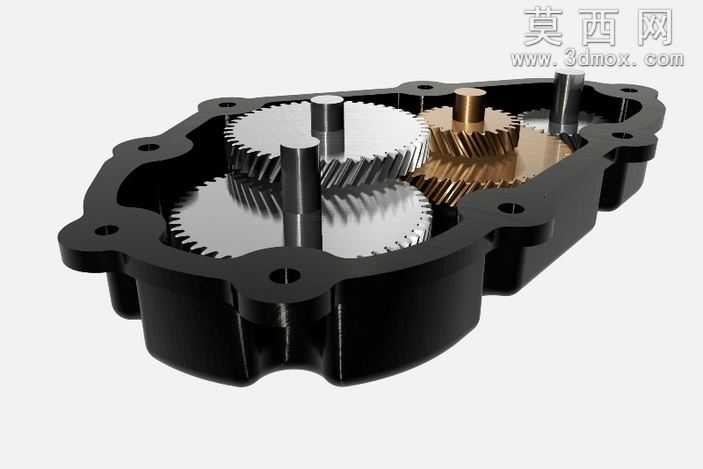

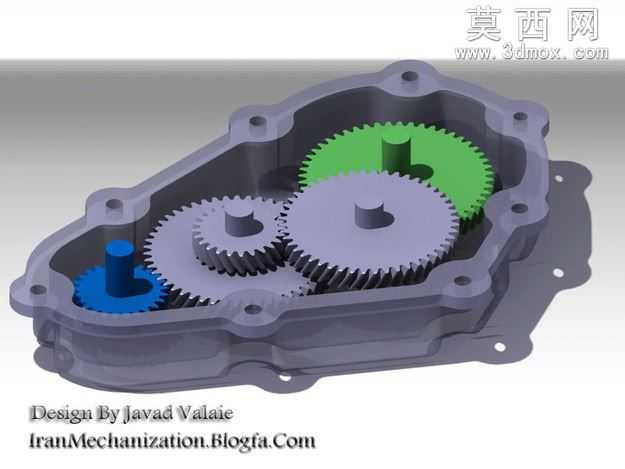

本作品为传动比17.68的齿轮箱减速机构三维模型,建模阶段严格遵循机械设计中定轴轮系传动比计算逻辑,先完成各级齿轮参数的匹配校核,确定各齿轮模数、齿数、压力角、齿宽等核心参数后,在三维建模环境中依次生成每一个齿轮的渐开线齿廓,通过拉伸、阵列、布尔运算完成齿轮轮体、轮毂、键槽结构的建模,保证齿形精度符合机械传动啮合要求。箱体建模阶段,先根据内部齿轮组的排布空间确定箱体内腔轮廓,再依次设计箱体的安装法兰边、轴承安装孔、定位凸台、连接螺栓过孔结构,对箱体边角做工艺圆角处理,既避免应力集中也符合实际压铸加工的工艺要求。装配过程严格按照实际机械装配顺序进行,先将各齿轮轴与对应轴承配合装入箱体轴承位,再依次啮合各级齿轮,校验齿轮啮合侧隙与传动顺滑度,保证各级齿轮传动无卡滞、无干涉,最终装配完成后可清晰呈现动力从输入轴进入,经过四级齿轮副逐级减速增扭后从输出轴传出的完整传动路径。材质与渲染阶段,为齿轮、传动轴赋予合金钢材质,调整金属粗糙度参数体现机加工表面的细腻金属质感,为箱体赋予铸铝材质,通过哑光金属质感区分箱体与内部传动零件的材质差异,渲染时采用柔和的侧上方打光,清晰展现齿轮齿面的啮合细节、箱体的安装孔位结构与整体轮廓,让模型既具备精准的工程设计参考价值,也有清晰的视觉呈现效果。设计过程中充分考虑了减速机构的实际应用需求,各级齿轮的中心距严格匹配箱体轴承孔位,输入输出轴的伸出位置符合通用减速箱的安装布局,整体结构紧凑,传动路径清晰,可用于机械原理教学演示、减速箱设计方案参考、DMU运动学仿真分析,能够直观展示定轴轮系减速的工作原理与结构组成。
