博世力士乐生态形状异形铝构件合集

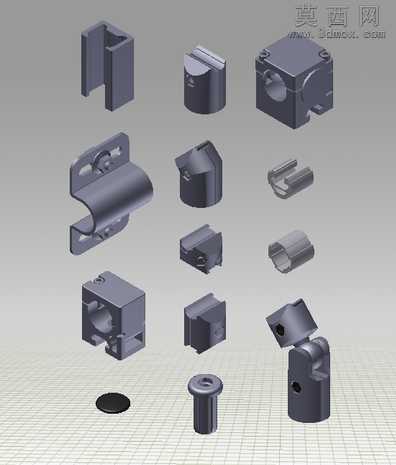

本套三维构件模型采用Autodesk Inventor完成全参数化建模，整体围绕博世力士乐生态形状系列的模块化装配需求展开设计，完整还原了系列内十余款不同功能的铝质连接、固定、封装类构件的全部结构细节。建模过程中严格遵循工业铝型材配件的尺寸公差规范，对每一款构件的安装卡槽、定位孔位、拼接卡扣、配合端面都做了精准的特征绘制，所有倒角、圆角、拔模斜度均按照实际开模生产的工艺要求设置，避免出现建模过程中常见的薄壁破面、特征重叠、配合间隙不合理等问题。材质渲染阶段统一采用哑光磨砂工业铝合金材质，调整了金属粗糙度、环境反射参数与光影投射角度，还原了铝制五金配件经阳极氧化处理后的真实表面质感，同时搭配网格基准地面作为展示载体，清晰呈现每一款构件的立体轮廓与结构特征。整套构件涵盖了直角连接块、卡扣式封装盖、铰接转动座、走线槽固定件、端面密封盖、中心定位基座等不同功能的配件，每一款构件的结构都服务于模块化框架的快速装配需求：部分构件预留了标准紧固件的沉头安装位，部分设计了免螺丝的弹性卡扣结构，还有带铰接转轴的活动连接件可实现框架角度的灵活调整，不同构件之间可通过标准接口实现快速拼接组合，能够快速搭建出适配不同场景的设备中心框架结构，可直接用于发电机外围防护框架、工业设备安装机架、自动化设备支撑台架的方案设计与装配验证，建模过程中对所有配合面做了干涉检查，确保各构件拼接时无结构冲突，可直接导出至装配环境完成整体框架的快速搭建。
