方程式赛车钢管式空间桁架车架设计

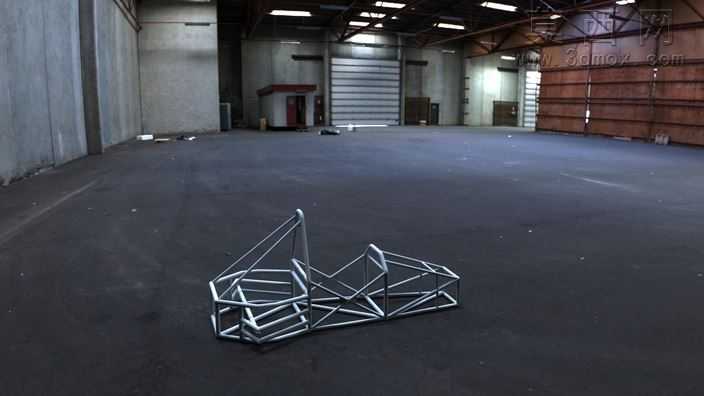

本作品为方程式赛车钢管式空间桁架车架三维设计成果，建模阶段依托三维参数化设计工具完成全结构1:1比例搭建，严格遵循方程式赛车车架的设计规范，对每一根承载管材的走向、连接节点位置、管径参数、壁厚设定都做了精准的参数化定义，确保模型可直接对接后续的结构仿真、加工下料环节。建模过程中优先采用线框搭建立体骨架基准，再基于骨架线生成管材实体，所有管材衔接处都做了相贯线精准裁切处理，还原了真实车架焊接加工的节点形态，避免了建模中常见的构件穿插、衔接错位问题，保证结构拓扑的合理性。材质设定上，为车架管材赋予了冷拔无缝钢管的金属材质，调整了金属粗糙度、反射参数，还原出钢管焊接后经打磨处理的哑光金属质感，渲染阶段采用工业厂房室内写实环境，搭配柔和的顶光与侧补光，清晰呈现车架的空间结构层次，将桁架结构的三角稳定构型、驾驶舱环绕防护结构、前后悬架安装点位、动力总成安装区域都做了清晰的视觉呈现。设计思路上，该车架采用空间钢管桁架的承载形式，通过多组三角形稳定单元组合实现高刚性轻量化的设计目标，整体结构围绕驾驶舱形成环绕式防护笼，在驾驶舱前部设置碰撞吸能结构安装位，侧部设置防撞结构连接点，后部预留动力总成、传动系统的安装空间，底部预留悬架摇臂、转向机构的安装点位，在保证结构扭转刚度、弯曲刚度满足赛事要求的前提下，尽可能优化管材排布降低整体重量，同时兼顾了车手进出空间、各系统部件的安装维护便利性，所有安装点位的坐标都经过参数校准，可直接适配方程式赛车的通用配套部件，为后续整车装配、结构力学仿真分析提供了精准的三维模型基础。
