多管路集成式机械悬架总成结构设计

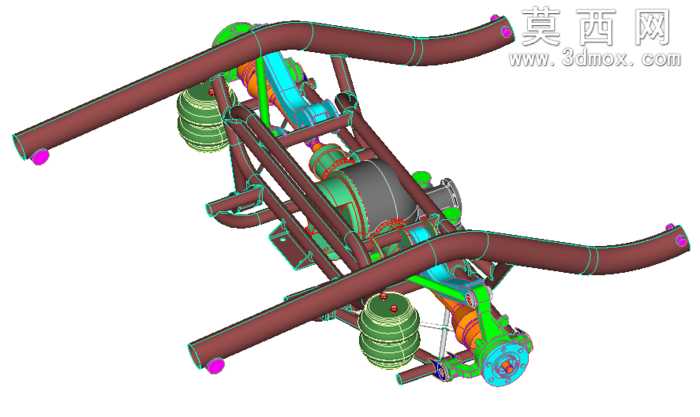

本作品为多管路集成式机械悬架总成的三维结构设计，建模阶段采用自底向上的装配逻辑，先完成核心减震元件、动力传动部件、支撑梁架、异形管路等独立零件的参数化建模，再通过同轴、面重合、距离约束等标准装配关系完成整体总成搭建，确保各部件相对位置符合机械运动逻辑，无干涉错位问题。渲染阶段针对不同部件匹配对应材质属性：金属支撑框架采用哑光碳钢材质，还原金属构件的磨砂质感与结构厚重感；减震气囊组件采用高弹性橡胶材质，表现出橡胶部件的柔韧质感与表面细微纹理；异形输送管路采用深棕红耐磨涂层材质，模拟管路外层防护涂层的哑光耐磨特性；动力端壳体采用铸铝与亮面金属结合的材质，区分壳体与内部传动件的材质差异；密封端盖、连接销等小部件采用亮面镀铬材质，突出精密连接件的金属光泽。结构设计上，该总成采用对称式双纵梁支撑布局，两侧对称布置螺旋弹簧与气囊组合的减震单元，可同时承载垂向冲击与横向载荷；多根异形弯曲管路沿支撑梁架走向布置，通过管夹固定在梁架上，避免管路在运动过程中发生晃动磨损；中部集成动力传动与差速组件，动力输出端与轮毂安装位精准对位，预留出制动部件、轮边连接件的安装空间，各连接点位均设计有对应的安装法兰与螺栓孔位，符合实际机械装配的工艺要求。设计思路围绕紧凑集成化展开，将减震、传动、管路输送、支撑功能整合在同一总成框架内，在保证结构强度的前提下压缩整体占用空间，管路走向经过多次曲率调整，既保证管路内部介质流通顺畅，又避开运动部件的活动行程，避免运动过程中出现管路磕碰、磨损问题；各部件的壁厚、连接尺寸均参考同类型量产部件的参数设定，确保模型具备实际生产参考价值，可用于悬架结构教学、改装方案验证、总成布局演示等场景。
