M72摩托车后轮驱动制动总成结构设计

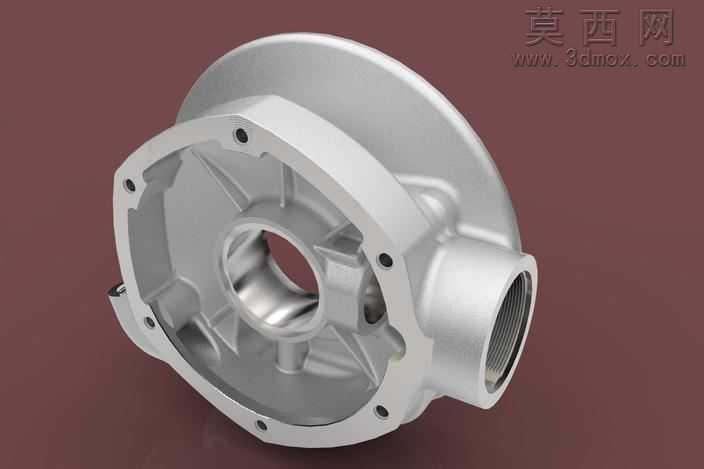

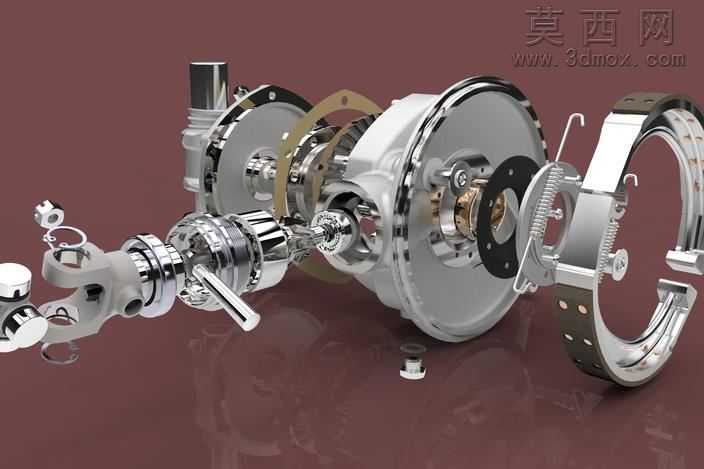

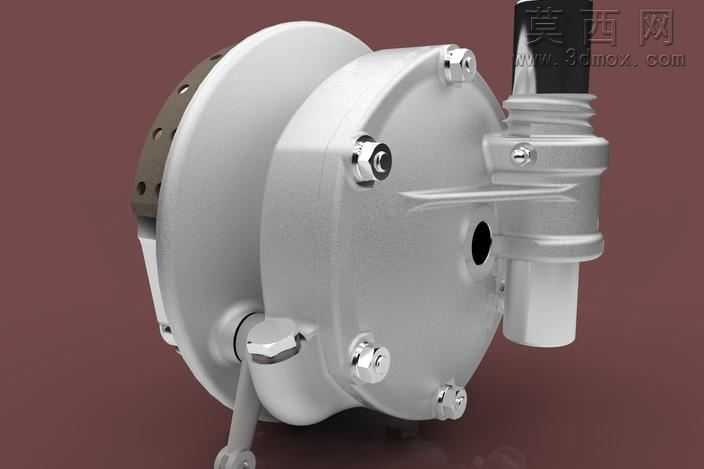

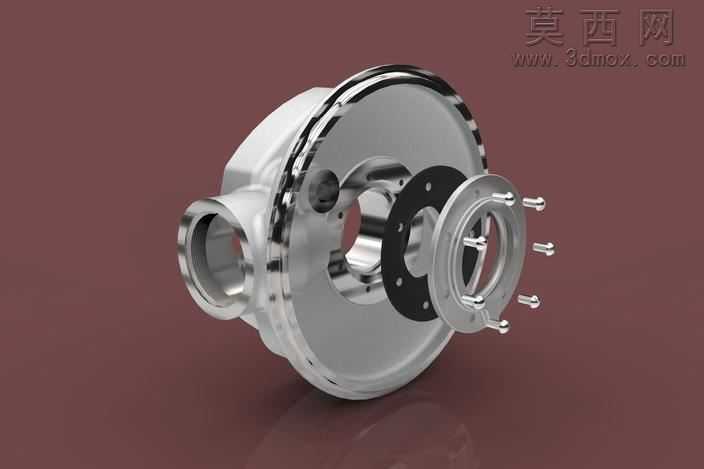

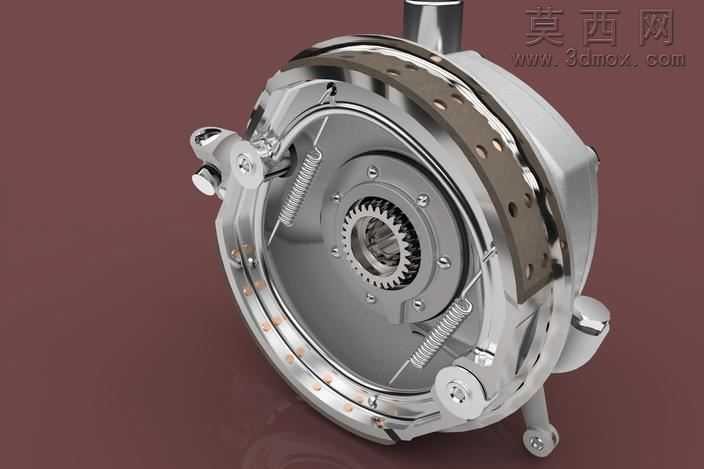

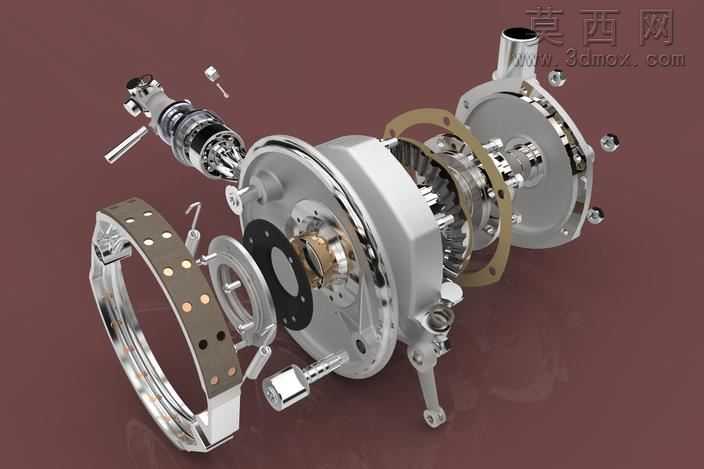

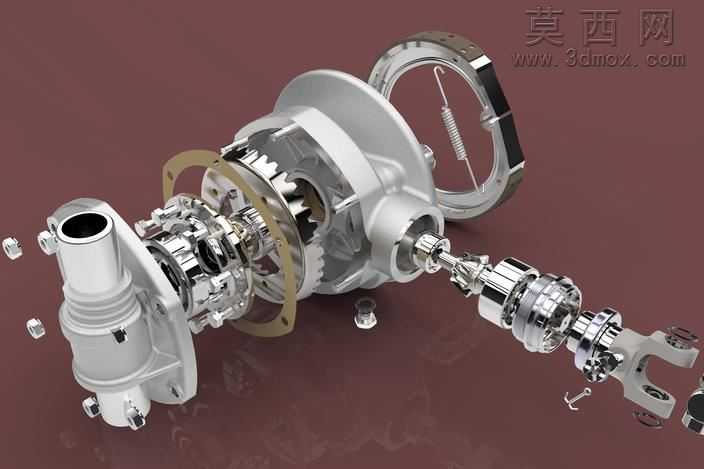

本作品为M72轴传动摩托车后轮驱动与制动集成组件的三维建模设计，整体采用SolidWorks完成全参数化零件建模与虚拟装配，通过爆炸视图清晰呈现各部件的装配逻辑与配合关系。建模过程中严格遵循摩托车底盘传动与制动系统的工程设计规范，对核心传动部件的花键配合、轴承安装位、密封结构均做了精确还原，保证各零件间的干涉检查全部通过，可直接用于结构验证与工程参考。材质渲染阶段针对不同部件做了差异化材质设定：金属壳体类部件采用抛光镀铬金属材质，还原老式摩托车亮面金属的高反射质感，通过调整粗糙度与反射强度模拟真实电镀层的光影效果；制动蹄块摩擦片部分采用深色耐磨复合材料材质，调整漫反射与凹凸贴图还原摩擦面的粗糙纹理；密封件、缓冲垫片类橡胶部件采用半哑光深色橡胶材质，调整高光硬度模拟橡胶的柔和反光特性；传动齿轮、花键轴等核心受力部件采用调质钢材质，通过细微的磨砂金属质感区分于外观镀铬件，突出结构件的工业属性。结构设计上整合了轴传动终减速机构与鼓式制动机构，将驱动扭矩传递与行车制动功能集成于同一后轮轮毂总成内：动力从传动轴输入后，通过主动锥齿轮与从动大锥齿轮的啮合完成90度换向与减速增扭，从动齿轮与轮毂刚性连接带动后轮转动；制动部分采用机械操纵鼓刹结构，制动凸轮转动时推动两侧制动蹄块向外张开，摩擦片与轮毂内的制动鼓内壁接触产生制动力矩，回位弹簧在制动解除时拉动蹄块复位，整套结构紧凑可靠，适配老式重型摩托车的后轮布置需求。设计过程中重点考量了部件的装配工艺性，对轴承压装位、油封安装槽、螺栓连接孔的位置公差做了合理预留，同时通过爆炸渲染图直观展示了从输入轴、减速齿轮组、轮毂主体到制动蹄块、回位弹簧、制动鼓盖的完整装配顺序，清晰呈现了驱动与制动功能的实现逻辑，可作为摩托车底盘结构学习、复古摩托改装设计的三维参考模型。
