遥控卡车后差速器SolidWorks三维模型

项目分类:汽车 发布时间:2014-04-03 ID:997
  • 遥控卡车后差速器SolidWorks三维模型
  • 遥控卡车后差速器SolidWorks三维模型
  • 遥控卡车后差速器SolidWorks三维模型
  • 遥控卡车后差速器SolidWorks三维模型
  • 遥控卡车后差速器SolidWorks三维模型
  • 遥控卡车后差速器SolidWorks三维模型
  • 遥控卡车后差速器SolidWorks三维模型
  • 遥控卡车后差速器SolidWorks三维模型
  • 遥控卡车后差速器SolidWorks三维模型

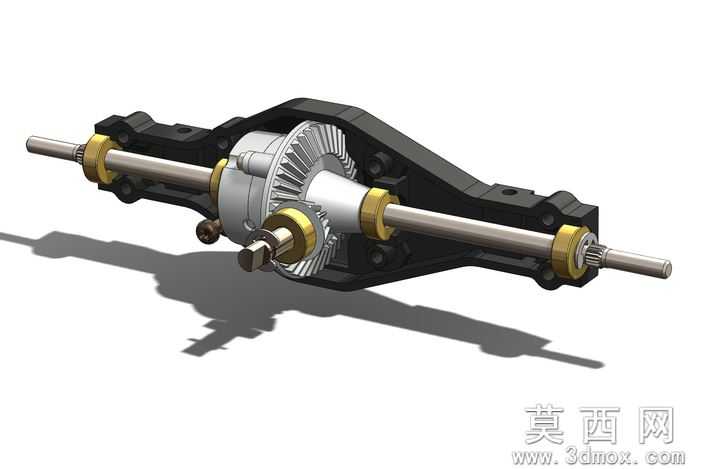

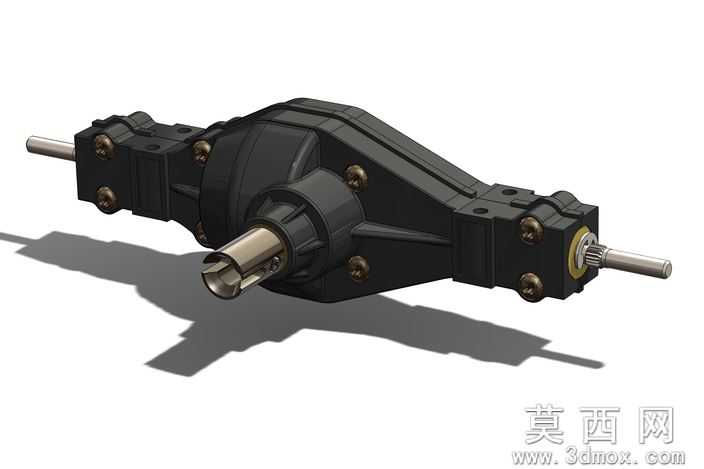

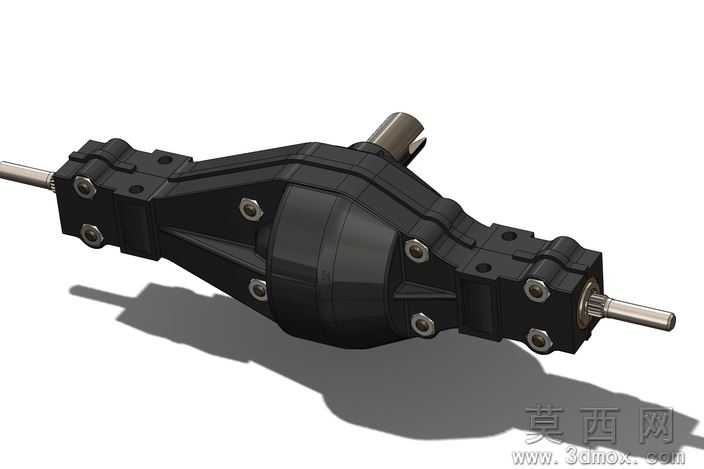

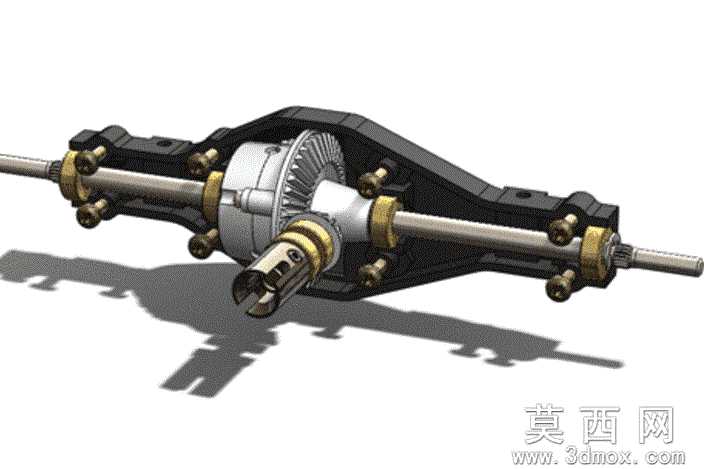

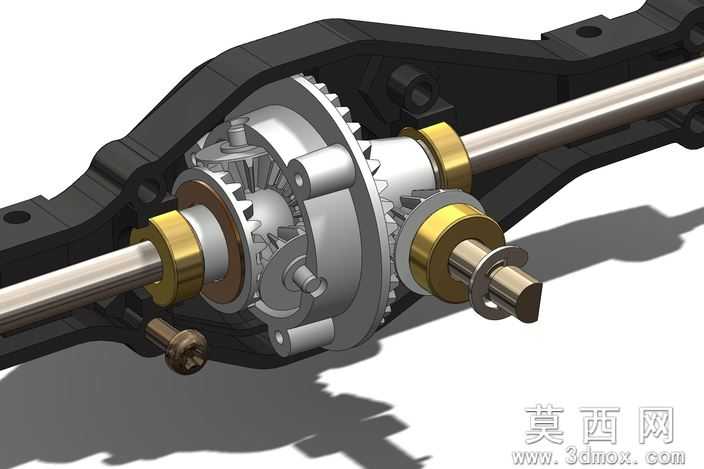

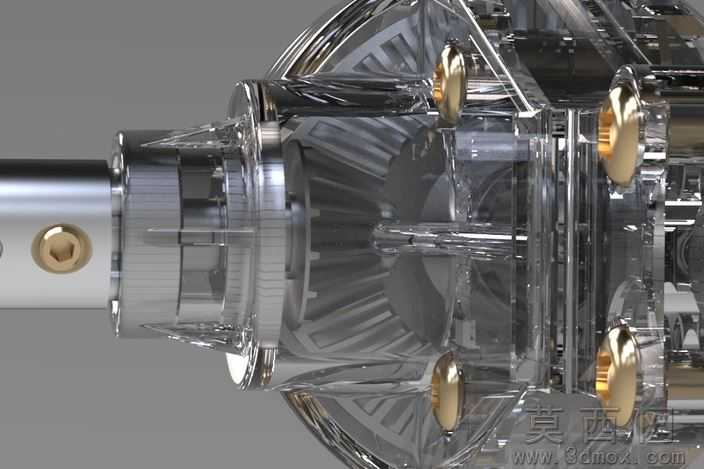

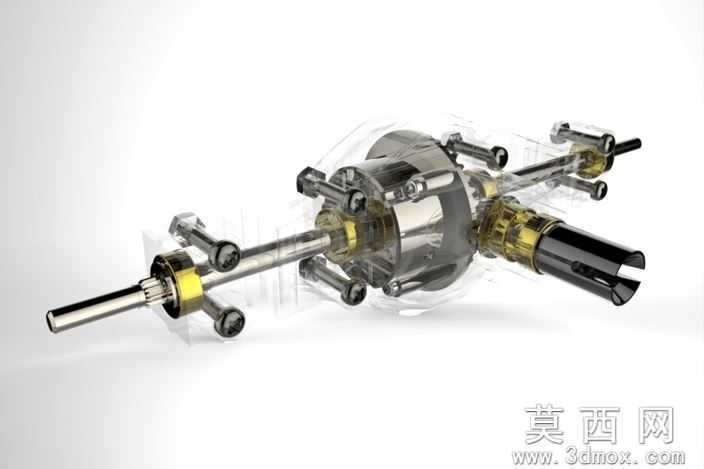

本模型为适配遥控卡车的后驱动桥差速器总成,采用SolidWorks2012版本完成全参数化建模,所有零件均按照遥控模型车的实际传动比例设计,可直接用于仿真验证与3D打印制作。建模过程中首先搭建差速器的核心传动基准,以主减速从动锥齿轮的中心轴线为装配原点,依次完成差速器壳体、行星锥齿轮、半轴齿轮、十字行星轴、驱动半轴、桥壳壳体、轴承衬套、连接螺栓等全部零件的特征建模,每一个零件的倒角、螺纹孔、定位卡槽等细节都做了还原,没有省略装配所需的配合特征。渲染阶段采用金属与工程塑料搭配的材质方案,差速器内部传动齿轮、半轴、连接螺栓赋予抛光合金钢材质,还原金属零件的金属光泽与加工纹理,桥壳主体采用增强尼龙材质,呈现哑光黑的工程塑料质感,轴承衬套、密封件采用黄铜与橡胶材质区分,通过光影调整突出零件的层次结构,渲染出的效果图清晰展现了差速器的装配关系与外观细节。结构设计上,该后差速器采用对称式桥壳布局,主减速锥齿轮与输入轴垂直布置,内部四个行星齿轮通过十字轴安装在差速壳内,与两侧半轴齿轮常啮合,可实现车辆转弯时两侧车轮的差速转动,避免轮胎打滑磨损,桥壳两端预留了轴承安装位与轮毂连接接口,输入轴端设置了与传动系统连接的联轴结构,所有零件之间的配合间隙按照遥控模型车的装配公差设置,既保证传动结构的运动顺畅,也避免了装配干涉问题。设计过程中参考了田宫系列遥控卡车的经典后差速结构,针对模型车的大扭矩传动需求,对差速壳的连接螺栓位置、齿轮模数做了优化调整,提升传动结构的抗冲击能力,模型同时导出了STEP与IGES通用格式文件,可兼容多数三维建模软件打开编辑,也可直接导入动力学仿真软件,开展差速器传动效率、载荷分布的仿真分析,为遥控卡车的传动系统改装、性能优化提供可靠的三维模型参考。
