充电式手电钻内部结构剖视三维设计

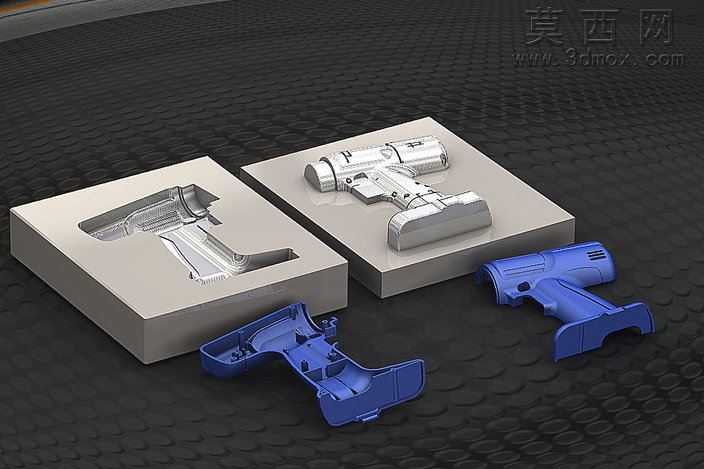

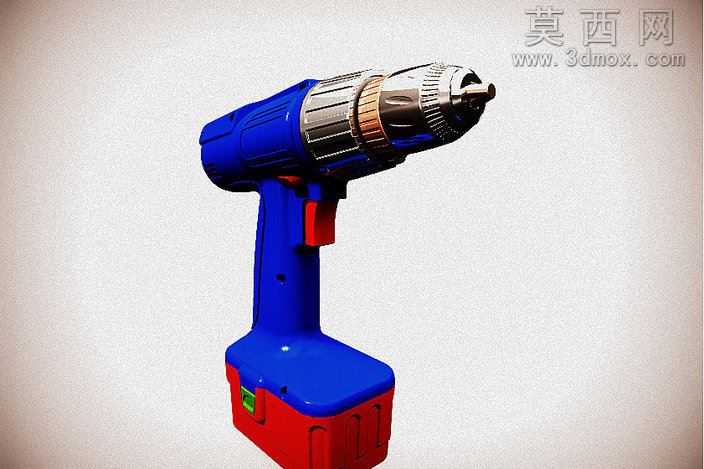

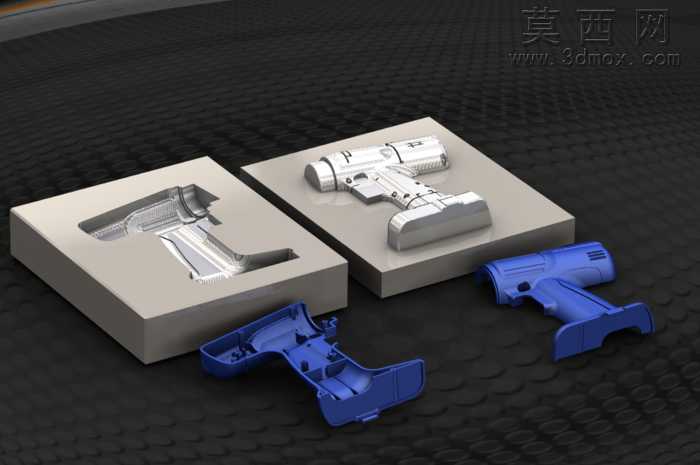

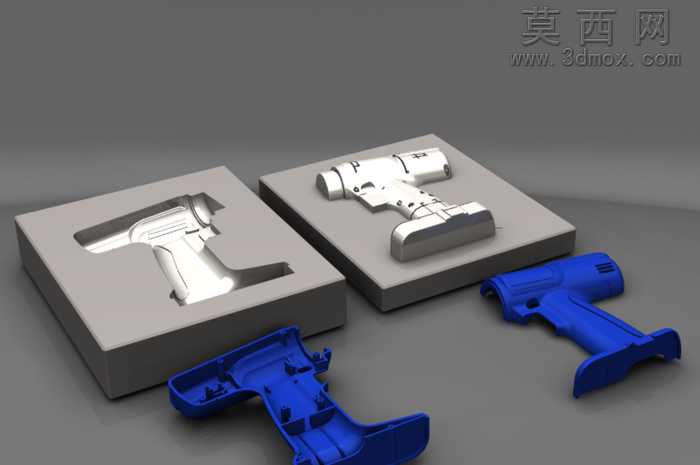

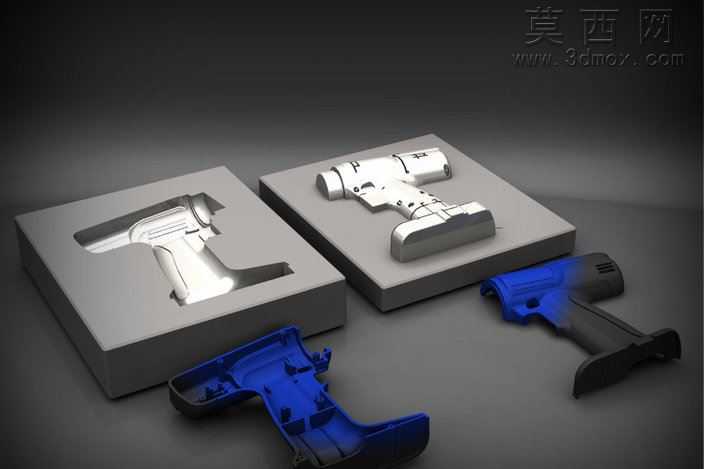

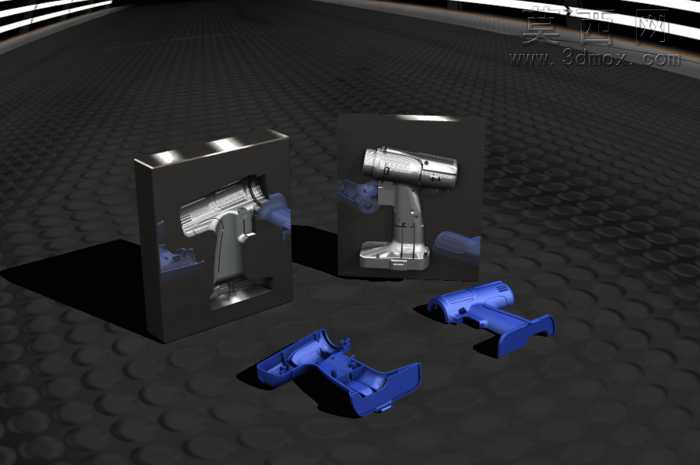

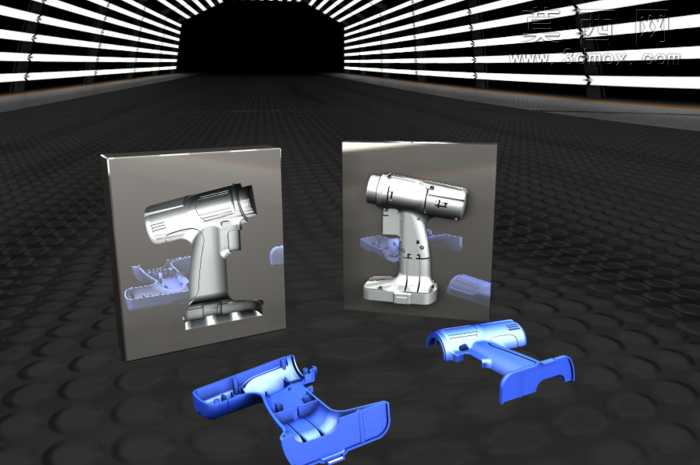

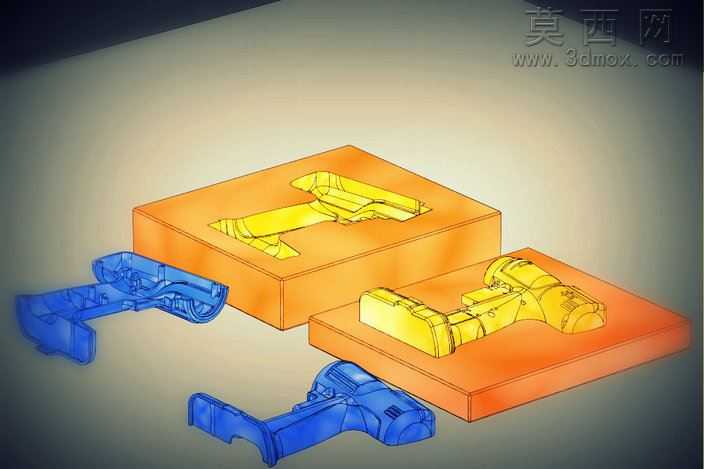

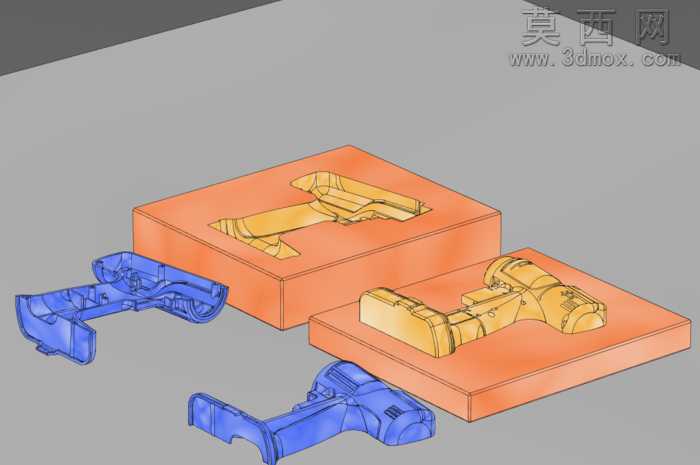

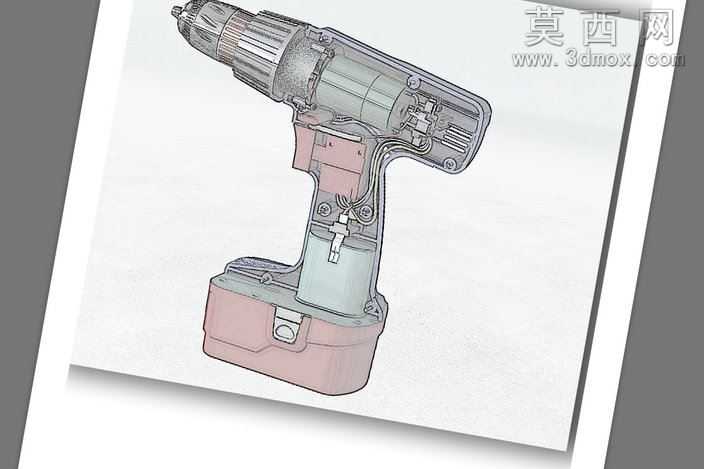

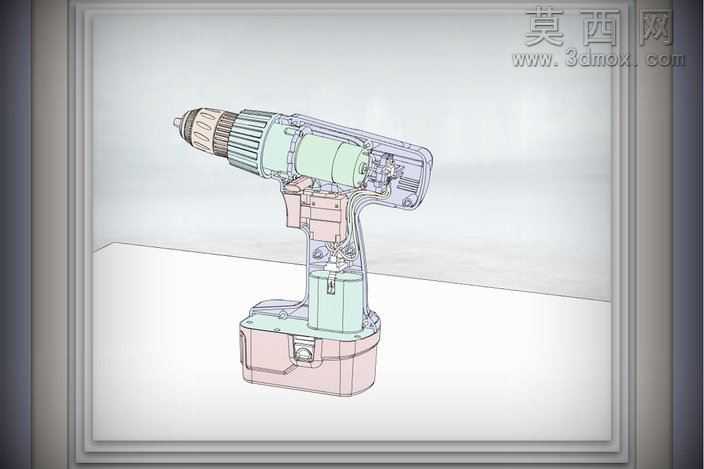

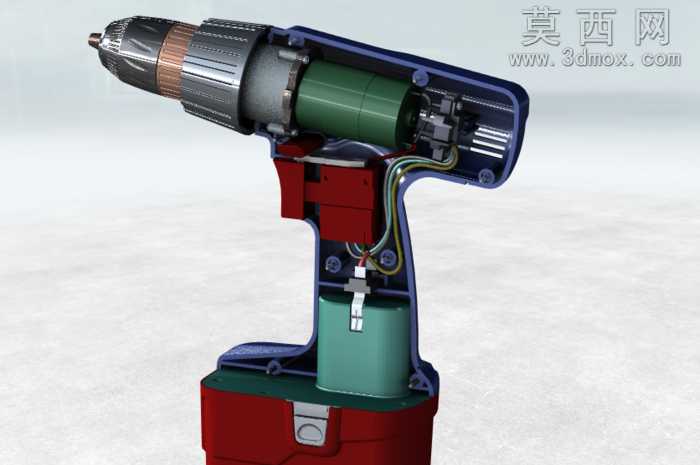

本作品为充电式手持手电钻的全结构剖视三维建模成果，建模过程中严格遵循手持电动工具的实际装配逻辑，对产品从外到内的所有零部件进行1:1比例还原，完整呈现了充电手电钻的内部构造细节。建模阶段首先依据手持电动工具的人体工学尺寸确定外壳轮廓，将握持手柄的弧度、电池仓的卡位结构、钻夹头的夹持行程都做了精准的参数化设定，确保整体尺寸符合日常使用的操作习惯。外壳部分采用半剖的展示形式，将左右机壳的卡扣连接结构、螺丝柱定位位置都做了清晰呈现，材质上区分了工程塑料外壳的哑光磨砂质感与包胶握持区的软胶触感，通过不同的材质粗糙度参数设置，让外壳部分的视觉层次更加分明。内部传动与动力部分是本次建模的核心重点，从最前端的金属钻夹头开始，依次还原了三爪夹持结构、扭矩调节环的档位卡槽、金属减速齿轮组的啮合齿形、直流驱动电机的定子转子结构，每一个传动部件的配合间隙都按照实际装配公差做了预留，齿轮的齿形参数、电机的绕线结构都做了精细化建模，能够直观展示动力从电机输出到钻夹头的完整传动路径。供电与控制部分，完整还原了充电电池包的电芯排列结构、电池触点的弹片连接结构、扳机开关的触发结构、内部走线的布线走向，不同颜色的线材对应不同的电路回路，清晰区分了正负极接线与控制信号线的排布，同时将手柄内部的加强筋结构、电池仓的锁止卡扣结构都做了细致刻画，还原了产品内部的空间利用逻辑。渲染阶段采用了工作室柔光打光方案，通过多角度的补光消除金属部件的过曝反光，同时突出不同材质的质感差异：金属钻夹头与齿轮的金属光泽、电机外壳的哑光金属质感、电池包的塑封质感、内部导线的胶皮质感都通过材质参数的调整得到准确呈现，半剖的外壳采用半透明的深蓝色材质，既能够清晰展示内部结构，又保留了外壳的整体轮廓，让观看者能够快速对应外部结构与内部零件的位置关系。整体设计完整还原了充电手电钻的全部结构细节，可用于电动工具的结构教学、产品展示、装配工艺演示等场景，能够帮助观看者快速理解手持充电电钻的工作原理与装配逻辑。
