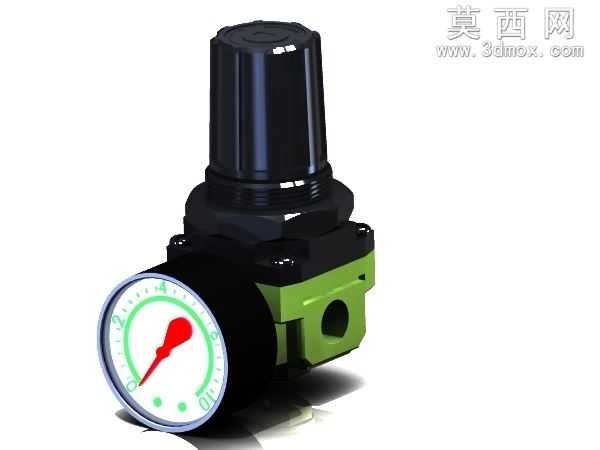

带压力表气动压力调节器三维建模作品

本作品为气动系统常用的压力调节器三维建模成果，建模过程严格遵循气动调压元件的实际生产尺寸规范，先通过草图绘制完成各部件的轮廓基准，针对顶部黑色调节旋钮，采用旋转凸台命令生成主体柱形结构，表面刻画细密的防滑滚花纹理，还原实物旋钮的操作触感特征，旋钮与阀体衔接处设计带螺纹的锁紧结构，建模时通过螺旋线配合扫描切除生成标准螺纹特征，保证装配结构的合理性。中部黑色阀体主体采用多实体建模方式拆分结构，分别构建调压腔、弹簧安装位、膜片安置槽等内部腔体结构，同时预留压力表安装接口与底部气路通口，接口处做倒角处理避免应力集中，阀体边角做小圆角过渡还原工业产品的注塑成型特征。侧置的压力表组件单独建模，表盘采用薄壁拉伸生成圆形基座，表面绘制0-1MPa的刻度标识与绿色安全压力区间色带，红色指针通过旋转自由度设置可模拟压力指示状态，表壳采用透明亚克力材质模拟玻璃表蒙，边缘做包边结构还原真实压力表的装配形态。下部绿色阀体端盖部分，建模时还原侧面的内螺纹气路接口，接口内部做阶梯孔结构匹配气管快插接头的安装尺寸，端盖与上部阀体的连接位置设计螺栓安装孔位，通过阵列命令均匀分布四个固定孔，还原实物的螺栓紧固结构。材质渲染阶段，黑色阀体部分采用哑光磨砂工程塑料材质，添加细微的颗粒质感还原注塑件表面特征，绿色端盖采用亮面硬质工程塑料材质，调整反光度呈现工业塑料的光泽感，压力表金属包边采用镀铬金属材质，设置高反光度与低粗糙度模拟金属抛光效果，表盘白色基底做哑光处理，红色指针采用鲜艳的半光泽红漆材质，透明表蒙添加轻微折射与反射效果提升真实感。整体模型装配时严格按照实际产品的装配关系添加配合约束，调节旋钮可模拟旋转调压动作，压力表指针可随压力设定值摆动，各部件无干涉错位问题，结构完整还原了压力调节器的调压膜片、复位弹簧、溢流孔等内部核心结构，可用于气动系统原理演示、产品装配教学、虚拟样机调试等场景，建模过程中对易忽略的密封槽、定位凸台等细节结构均做了还原，保证模型的工程实用性与外观还原度。
