金属刺猬钣金拼装创意摆件设计

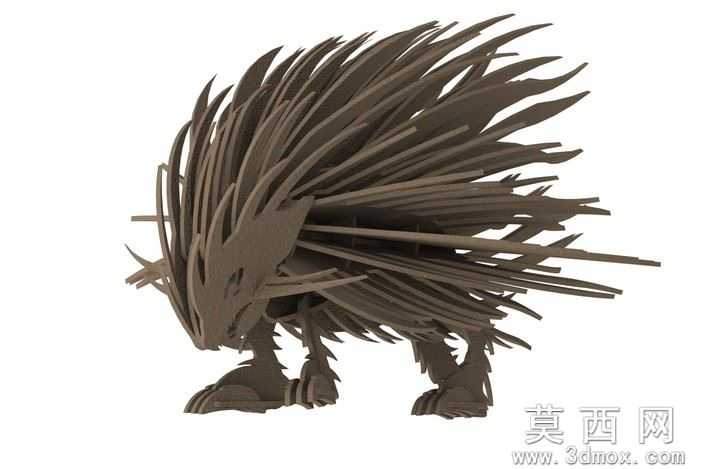

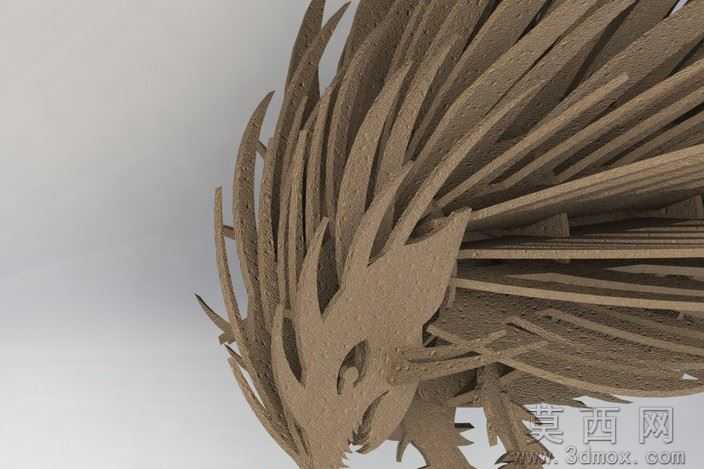

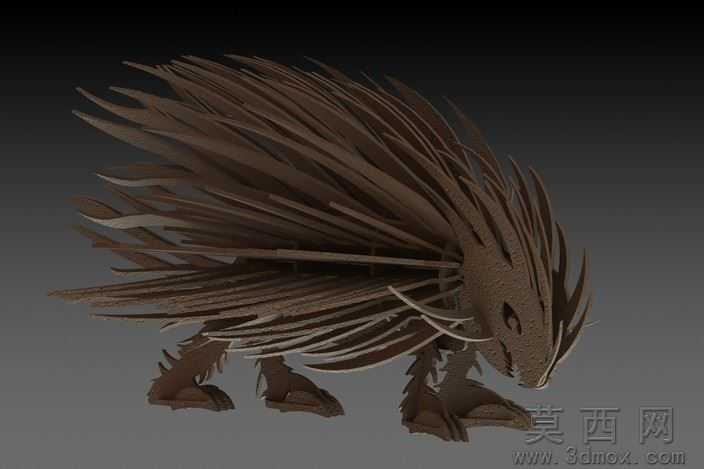

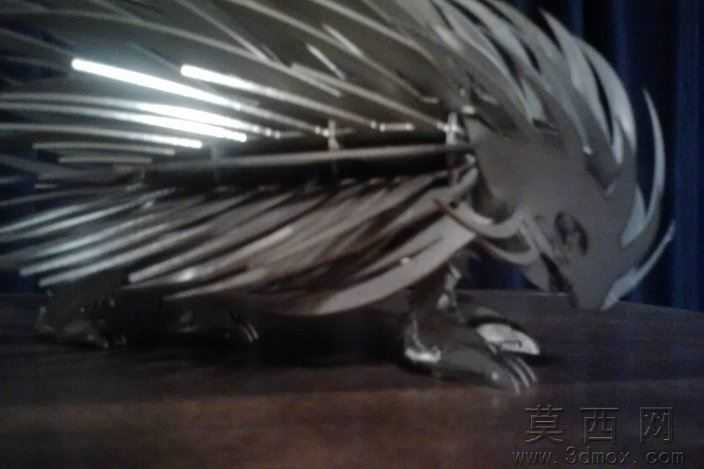

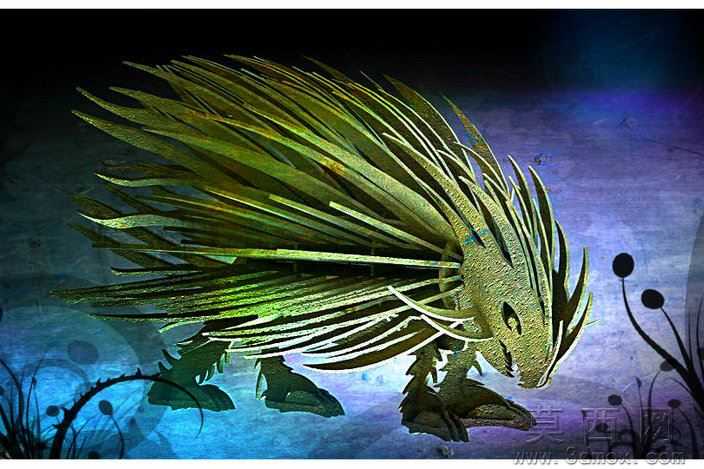

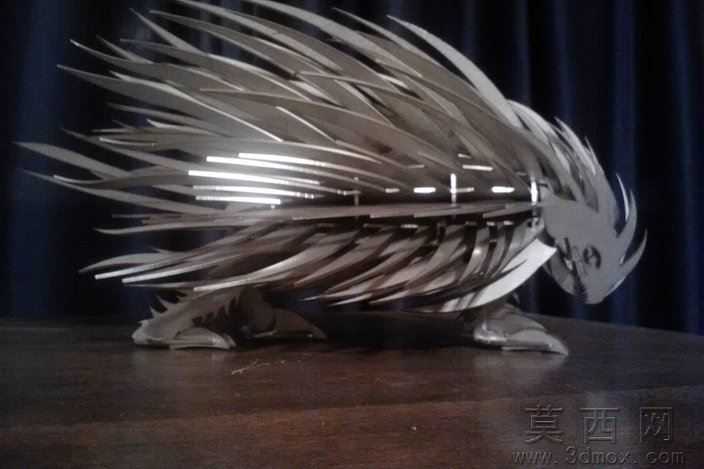

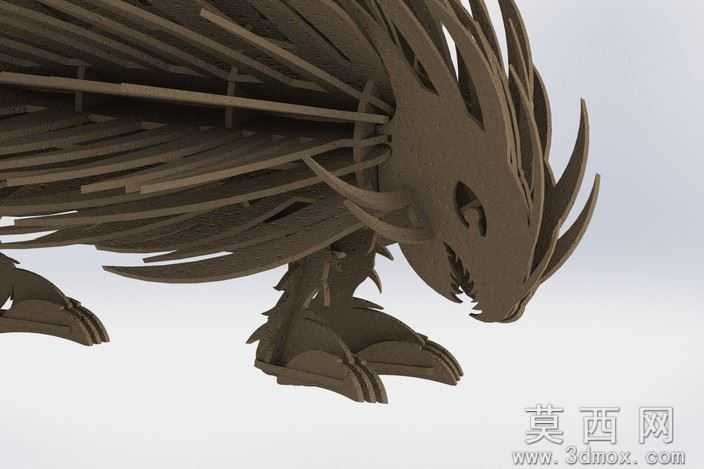

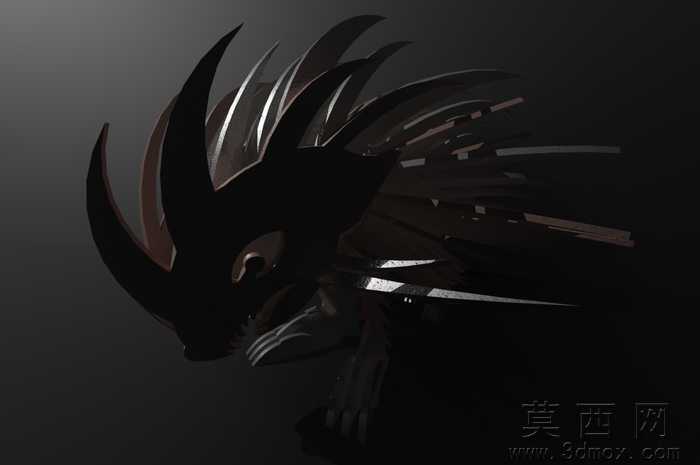

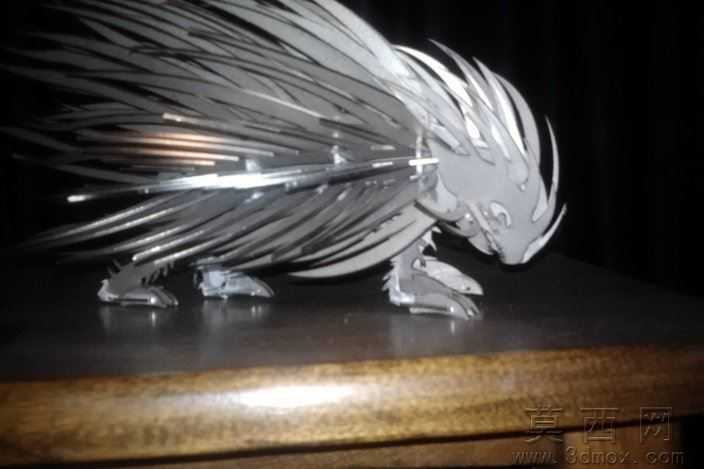

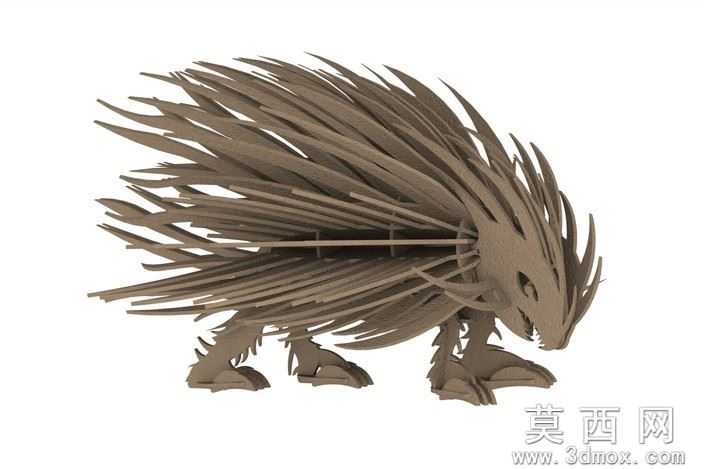

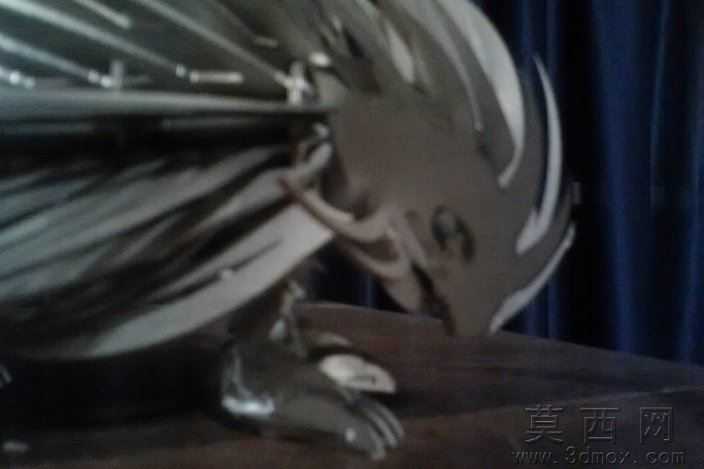

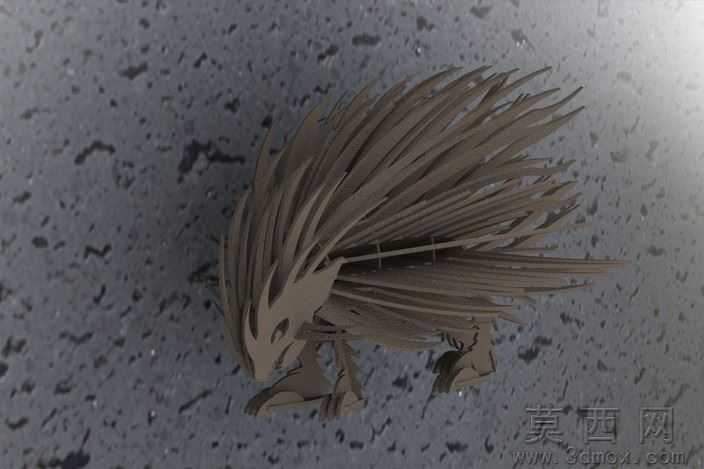

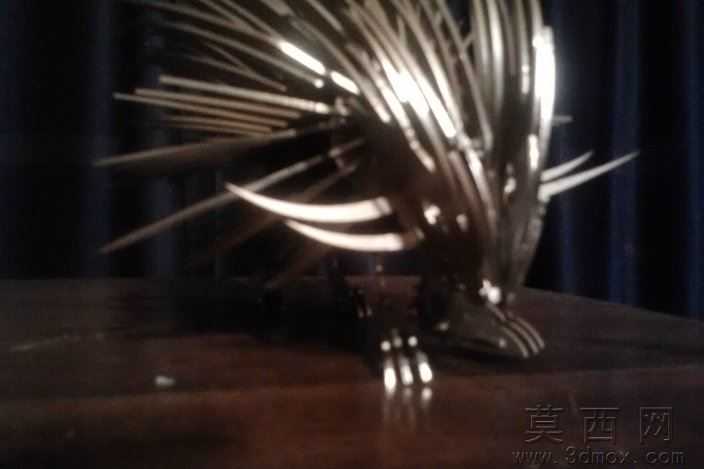

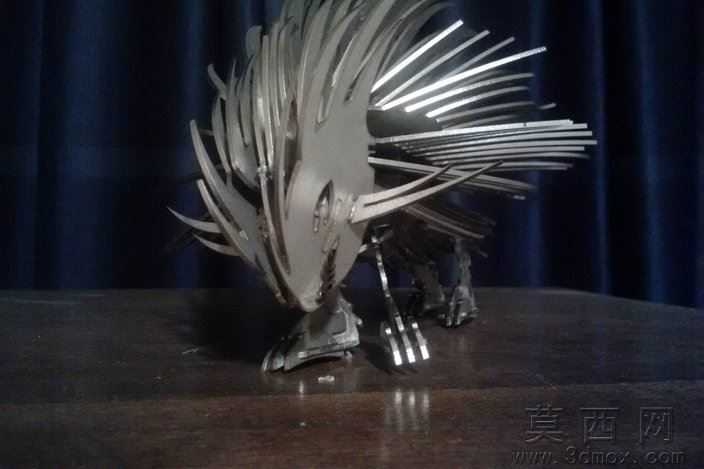

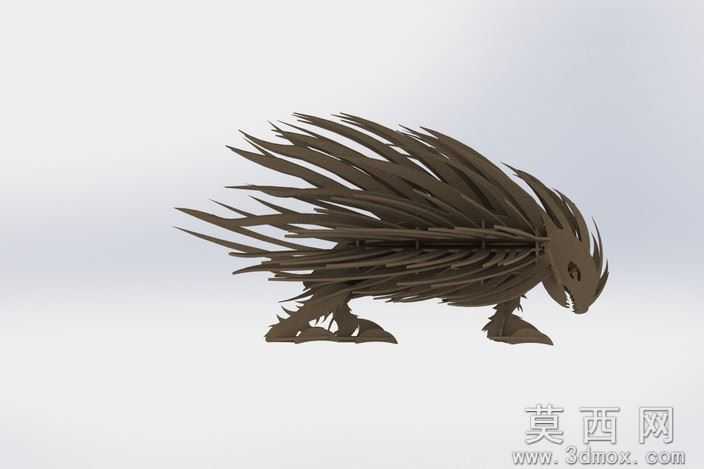

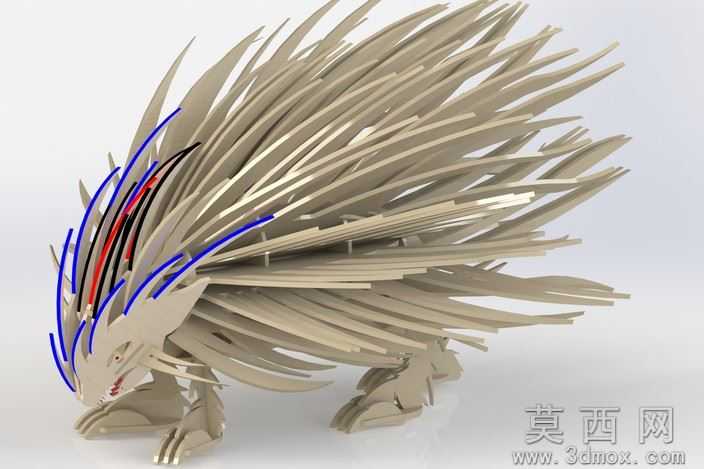

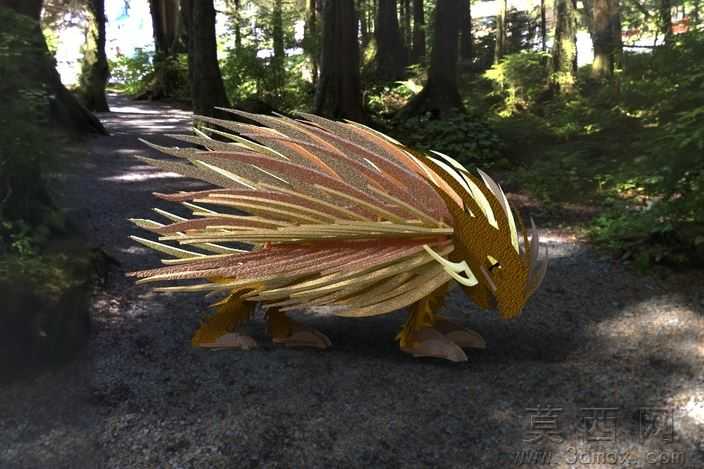

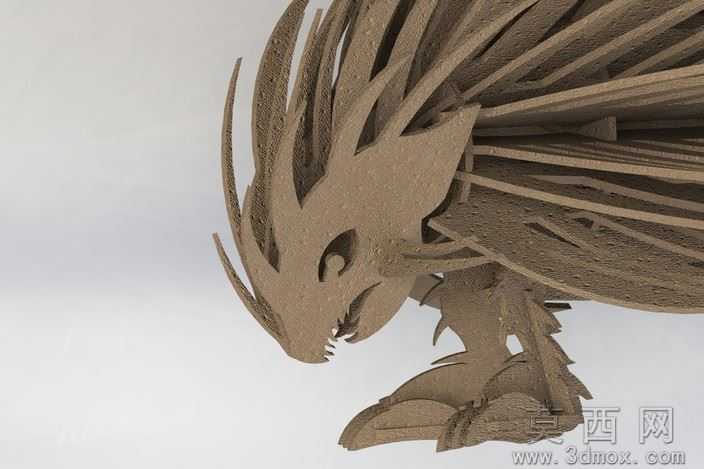

本作品为创意金属刺猬钣金拼装3D模型，整体建模流程围绕钣金件的套裁拼接逻辑展开，首先参考真实刺猬的体态比例完成整体轮廓的曲面草绘，将刺猬的躯体、棘刺、足部、头部等结构拆解为独立的平面钣金裁片，每一片裁片都预留了对应的卡槽与插舌结构，采用类似飞机卫星模型的卡扣式闭合设计，无需额外粘接或焊接即可完成组装，大幅降低了拼装难度。参数设计层面，模型完成组装后整体尺寸为10英寸×6英寸×5英寸，所有钣金裁片均适配0.060厚度的304不锈钢板材加工，裁片上的卡槽与插舌公差严格控制在0.1mm范围内，既保证拼装时的插拔顺畅，又能确保组装完成后整体结构的稳固性，不会出现松脱散架的问题。渲染材质方面，模型采用不锈钢金属材质进行效果呈现，还原了金属板材切割后的哑光金属质感，棘刺部分通过光影调整突出金属切面的反光特性，躯体部分的曲面拼接缝隙做了精细化处理，渲染效果能够真实呈现实物拼装完成后的金属冷冽质感与立体造型。结构原理上，整个模型采用互锁式薄板拼装结构，所有裁片通过卡槽互相咬合支撑，足部的裁片做了加宽处理与重心优化，确保组装完成后能够稳定放置在平面上，棘刺裁片按照刺猬的生长方向分层排布，通过不同角度的插接模拟出真实刺猬棘刺的错落层次感，头部的轮廓裁片做了细节简化，既保留刺猬的辨识度，又不会因为过于细碎的结构提升加工与拼装难度。软件兼容层面，模型提供STEP、IGES通用中间格式，可兼容绝大多数三维设计软件打开编辑，同时提供SolidWorks2012原生格式与STL格式，既能够满足机械设计从业者的参数修改需求，也可以直接导入切片软件用于3D打印验证，还支持导出激光切割加工路径直接用于板材下料。研发教学应用层面，该模型既可以作为钣金结构设计的教学案例，帮助学习者理解钣金裁片拆解、卡扣结构设计、公差配合的相关知识，也可以作为金属拼装文创产品的研发原型，通过激光切割不锈钢板材即可批量生产成品，作为创意桌面摆件、金属工艺礼品使用，同时也适合作为钣金入门练习项目，帮助初学者快速掌握钣金设计从建模到加工落地的完整流程。
